一、Z941W-16P dn150 不锈钢电动闸阀产品详细介绍

上海湖泉阀门有限公司生产的 Z941W-16P dn150 不锈钢电动闸阀调节模块可接收和输出420ma标准信号。电气元件安装在一块可翻转的板上，以便对力矩控制、行程控制器、开度机构进行调整。按钮盒上有三个按钮，中间为现场/远控转换按钮，其左边现场关阀按钮，右边为现场开阀按钮，盖上按钮盒为远方控制，打开盖子为现场操作。它可以通过闸板的升降来控制电动阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。不锈钢电动闸阀dn150主要用于对环境要求比较高的地方，具有较卫生、耐腐蚀等优点。

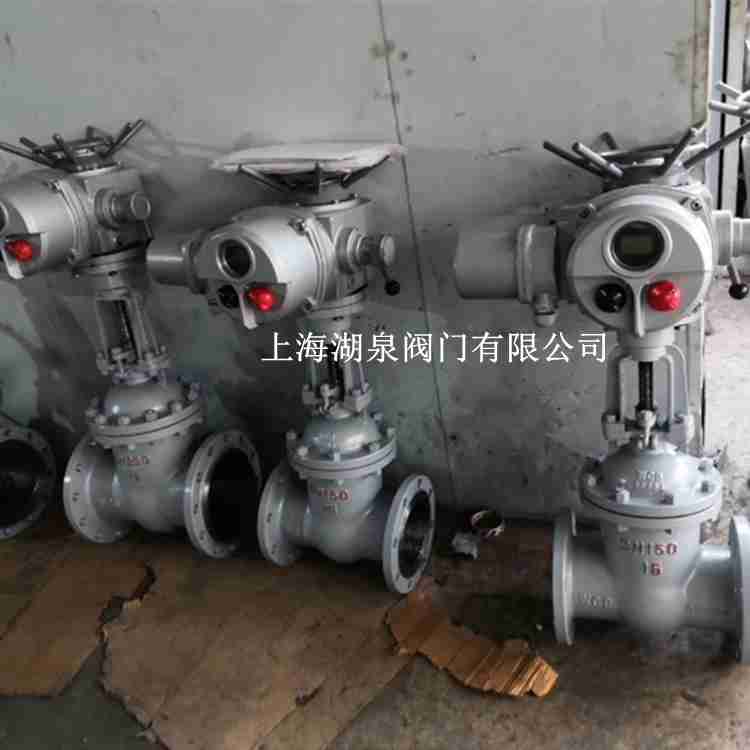

Z941W-16P dn150 不锈钢电动闸阀

二、Z941W-16P dn150 不锈钢电动闸阀产品主要技术参数

型号	公称压力(Mpa)	试验压力			工作温度(℃)	适用介质
		强度	密封(水) 空气(Mpa)	低压密封空气(Mpa)
Z941W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
						硝酸类
Z941W-25P(R)	2.5	3.8	2.8	0.6	≤200	ACETIC ACID
						醋酸类
Z941W-40P(R)	4.0	6.0	4.4	0.6	≤200	NITRIC ACID
						硝酸类
Z941W-64P(R)	6.4	9.6	7.0	0.6	≤200	ACETIC ACID
						醋酸类

二、Z941W-16P dn150 不锈钢电动闸阀产品主要规格尺寸

型号	公称压力(Mpa)	公称通径 DN(mm)	尺寸 (mm)									重量 (kg)
型号	公称压力(Mpa)	公称通径 DN(mm)	L	D	D1	D2		Z-фd	H	H1	D0	重量 (kg)
Z941W-16P Z941W-16R	1.6	15	130	95	65	45	14	4-ф14	175	195	200	4
		20	150	105	75	55	14	4-ф14	180	205	200	5
		25	160	115	85	65	14	4-ф14	210	240	220	6
		32	180	135	100	78	16	4-ф18	210	240	220	7
		40	240	145	110	85	16	4-ф18	350	425	240	18
		50	250	160	125	100	16	4-ф18	358	430	240	29
		65	265	180	145	120	18	4-ф18	373	452	240	33
		80	280	195	160	135	20	8-ф18	435	530	280	46
		100	300	215	180	155	20	8-ф18	500	620	320	63
		125	325	245	210	185	24	8-ф18	614	756	360	108
		150	350	280	240	210	24	8-ф23	674	845	360	134
		200	400	335	295	265	26	12-ф23	818	1041	400	192
		250	450	405	355	320	30	12-ф25	969	1244	450	273
		300	500	460	410	375	30	12-ф25	1145	1474	560	379
		350	550	520	470	435	34	16-ф25	1280	1663	640	590
		400	600	580	525	485	36	16-ф30	1450	1885	720	849
		500	700	705	650	608	44	20-ф34	1676	2181	720	958
Z941H-25P Z941H-25R	2.5	15	130	95	65	45	16	4-ф14	175	195	200	4
		20	150	105	75	55	16	4-ф14	180	205	200	5
		25	160	115	85	65	16	4-ф14	210	240	220	6
		32	180	135	100	78	18	4-ф18	210	240	220	7
		40	240	145	110	85	18	4-ф18	350	425	240	18
		50	250	160	125	100	20	4-ф18	358	430	240	28
		65	265	180	145	120	20	8-ф18	373	452	240	33
		80	280	195	160	135	22	8-ф18	435	530	280	46
		100	300	230	190	160	24	8-ф23	501	620	320	64
		125	325	270	220	188	28	8-ф25	614	756	360	105
		150	350	300	250	218	30	8-ф25	674	845	360	134
		200	400	360	310	278	34	12-ф25	818	1041	400	213
		250	450	425	370	332	36	12-ф30	969	1244	450	290
		300	500	480	430	390	40	16-ф30	1145	1474	560	399
		350	550	550	490	448	44	16-ф34	1280	1663	640	631
		400	600	610	550	505	48	16-ф34	1450	1885	720	900
