产品名称:电动闸阀Z941H-16C DN80(不锈钢生产厂家)[ 2023-12-26 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、电动闸阀Z941H-16C DN80(不锈钢生产厂家)

    电动闸阀 Z941H-16C DN80 PN1.6闸阀 电压AC380V 功率0.75KW闸阀 产品介绍: Z941H-模拟量控制智能调节电动闸阀 ,调节式闸阀用于液体、气体和风系统管道介质流量的模拟量调...适用于现控、远控、易爆场合、不易手动场合等截断或接通管路中的介质。具有流体阻力小,适用的压力、温度范围大等特点,是一种 常用的截断阀。适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的石油、化工、水力、火力电站各种系统的..电动闸阀Z941H-16C/25C/40C通常由电动执行机构和阀门连接起来,经过安装调试后成为电动阀。

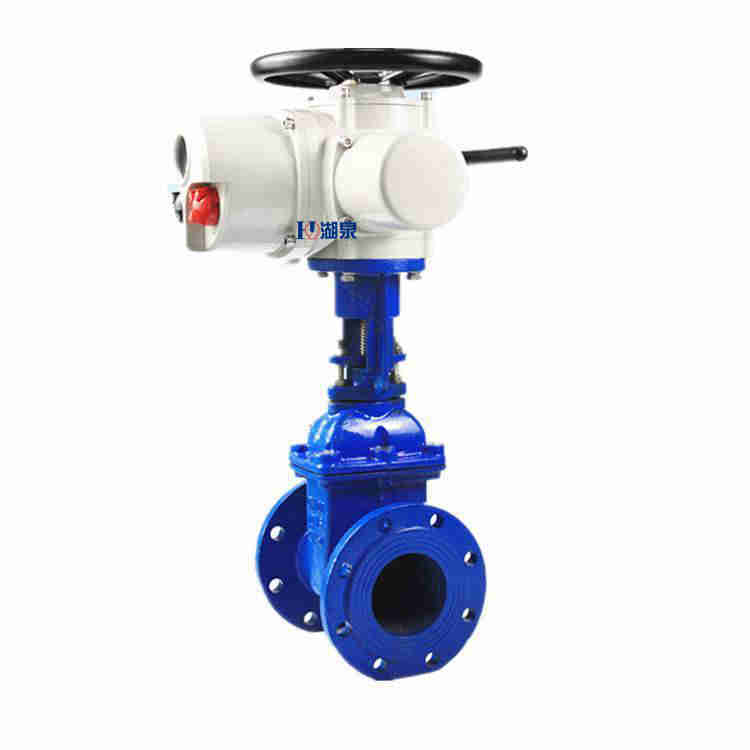

    电动闸阀Z941H-16C DN80

    二、电动闸阀Z941H-16C DN80技术参数

    电源:  常规,三相380V(50Hz)

    特殊,三相660V、415V(50HZ、60HZ);

    单相220V、110V(50HZ、60HZ)

    环境温度:-20~+60℃ (特殊订货-40~+80℃ )

    相对湿度:≤95%(25℃时)。

    防护类型:户外型,用于无易燃、易爆和无腐蚀性介质的场所

    防护等级:IP55(特殊订货IP65、IP67)

    工作制:短时10分钟(特殊订货30分钟)

    三、电动闸阀Z941H-16C DN80设计标准

    设计和制造标准按照: GB12234;

    结构长度按照: GB12221

    法兰端尺寸按照:GB9113,JB79,HG20592等

    螺纹端尺寸按照:JB/T7306;

    对焊端尺寸按照:JB/T12224

    承插口尺寸按照:JB/T1751

    检验和测试按照: GB13927,JB9092


    四、电动闸阀Z941H-16C DN80设计标准

    阀体/阀盖

    ZG1Cr18Ni9Ti

    ZG00Cr18Ni10

    ZG1Cr18Ni12Mo2Ti

    ZG00Cr17Ni14Mo2

    WCB

    零件名称

    ZG1Cr18Ni9Ti系列

    ZG00Cr18Ni10系列

    ZG1Cr18Ni12Mo2Ti系列

    ZG00Cr17Ni14Mo2系列

    WCB系列

    闸板

    ZG1Cr18NI9Ti

    ZG00Cr18Ni10

    ZG1Cr18Ni12Mo2Ti

    ZG00Cr17Ni14Mo2

    1Cr13

    阀杆

    1Cr18Ni9Ti

    ooCr18Ni10

    1Cr18Ni12Mo2Ti

    ooCr17Ni14Mo2

    1Cr13

    填料

    PTFE编织

    PTFE编织

    PTFE编织

    PTFE编织

    石墨Graphite

    垫片

    304L+PTFE

    304L+PTFE

    316L+PTFE

    316L+PTFE

    石墨+304
    Graphite+304

    压盖

    ZG1Cr181Ni10

    ZG00Cr18Ni10

    ZG1Cr18Ni12Mo2Ti

    ZG00Cr17Ni14Mo2

    WCB

    填料压环

    1Cr18Ni9Ti

    00Cr18Ni10

    1Cr18Mi12Mo2Ti

    00Cr17Ni14Mo2

    1Cr13

    螺栓

    1Cr171Ni2

    1Cr171Ni2

    1Cr171Ni2

    1Cr171Ni2

    35CrMoA

    螺母

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    45


  • 1.6MPa DN L D D1 D2 b n-Φd 电装型号 L1 H DO

    凸面法兰
    RF
    Z940H
    Z940Y
    Z940W
    Z940F

    Z941H
    Z941Y
    Z941W
    Z941F

    16C
    16P
    16R
    16I

    40 200 145 110 85 16 4-Φ18 DZW10 590 595 365
    50 250 160 125 100 16 4-Φ18 DZW10 590 653 365
    65 265 180 145 120 18 4-Φ18 DZW10 590 665 365
    80 280 195 160 135 20 8-Φ18 DZW15 590 725 365
    100 300 215 180 155 20 8-Φ18 DZW20 590 787 365
    125 325 245 210 185 22 8-Φ18 DZW20 590 934 365
    150 350 280 240 210 24 8-Φ23 DZW20 590 955 365
    200 400 335 295 265 26 12-Φ23 DZW30 590 1105 365
    250 450 405 335 320 30 12-Φ25 DZW30 810 1343 470
    300 500 460 410 375 30 12-Φ25 DZW45 810 1516 470
    350 550 520 470 435 34 16-Φ25 DZW90 810 1678 470
    400 600 580 525 485 36 16-Φ30 DZW120 830 1849 550
    450 650 640 585 545 40 20-Φ30 DZW120 830 1937 550
    500 700 705 650 608 44 20-Φ34 DZW180 830 2234 550
