产品名称:Q941F46-16C dn80 防腐蚀电动衬氟球阀[ 2022-11-22 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、Q941F46-16C dn80 防腐蚀电动衬氟球阀产品介绍

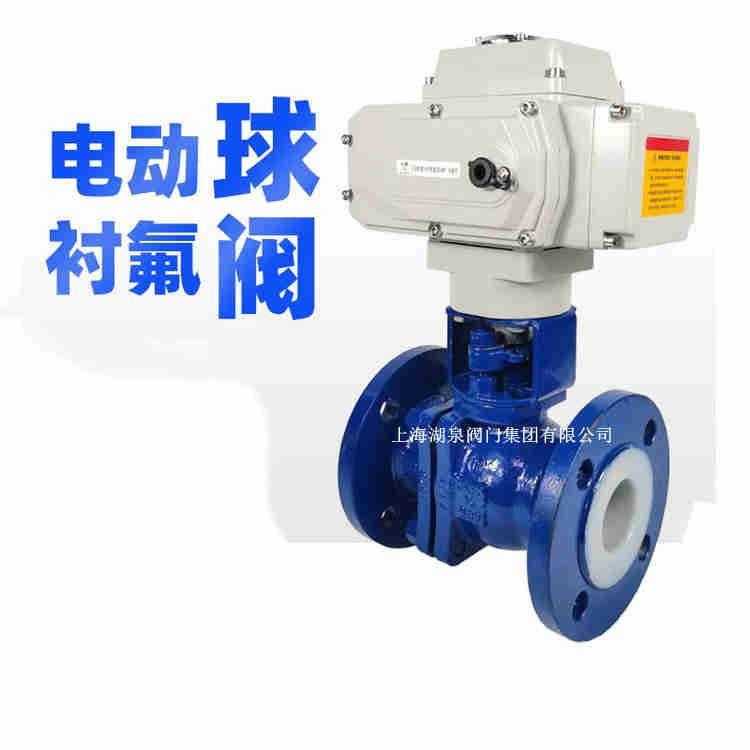

    Q941F46电动衬氟球阀是由电动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯,故具有耐腐蚀性和密封性。电动衬氟球阀,生产厂家,型号齐全,材质齐全,获得专业生产认证,质量可靠,销量高,欢迎来电咨询,专业的衬氟阀门生产厂家,多种材质,通过ISO9001,安全耐用,技术成熟,外型美观,密封性好,价格合理,经营高,中,低压阀门及各种高温,调节专用阀门,蝶阀,闸阀,止回阀等,是家集科研,生产,销售和售后服务为一体的高新技术企业,生产设施配套齐全,专业生产技术人员,品质保障,价格实惠。

    二、Q941F46-16C dn80 防腐蚀电动衬氟球阀产品特点

    1、采用氟塑料衬里层的球阀,具有极高的化学稳定性,可以适用于任何强腐蚀性化学介质;
    2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护;
    3、启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲击承压件内的可能性,从根本上保证了使用中的安全性;
    4、结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。

    三、Q941F46-16C dn80 防腐蚀电动衬氟球阀产品性能参数

    型号 Q41F46-10 Q41F46-16 Q41F46-10C Q41F46-16C
    工作压力(MPa) 1.0 1.6 1.0 1.6
    适用温度(℃) -10~150 -20~150
    适用介质 腐蚀性介质
    材料 阀体 铸铁内衬聚四氟乙烯 铸钢内衬聚四氟乙烯
    球体 铸钢外包聚四氟乙烯
    密封圈 增强聚四氟乙烯 聚四氟乙烯
    填料 聚四氟乙烯




  • 公称通径 PN 0.6-1.6(MPa) 主要外形尺寸和连接尺寸 (mm) 重量
    DN L D D1 D2 f b z-φd D0 H kg
    32 140 135/160 100/130 78/115 3/3 18/20 4-φ14/4-φ18 200 130 9
    40 160 145/185 110/150 85/125 3/4 18/22 4-φ18/4-φ18 230 135 15
    79 标 50 170 160/205 125/170 100/140 3/4 20/24 4-φ18/4-φ18 250 140 18
    80 200 195/245 160/200 130/175 4/5 22/26 4-φ18/8-φ18 300 205 35
    69 标 50 170 160/230 125/190 100/140 3/4 20/24 4-φ18/8-φ14 250 140 18
    80 200 195/245 160/210 130/175 4/5 22/26 4-φ18/10-φ14 300 205 35
    100 280 215/280 180/240 150/210 4/5 24/28 8-φ18/8-φ23 350 230 44
