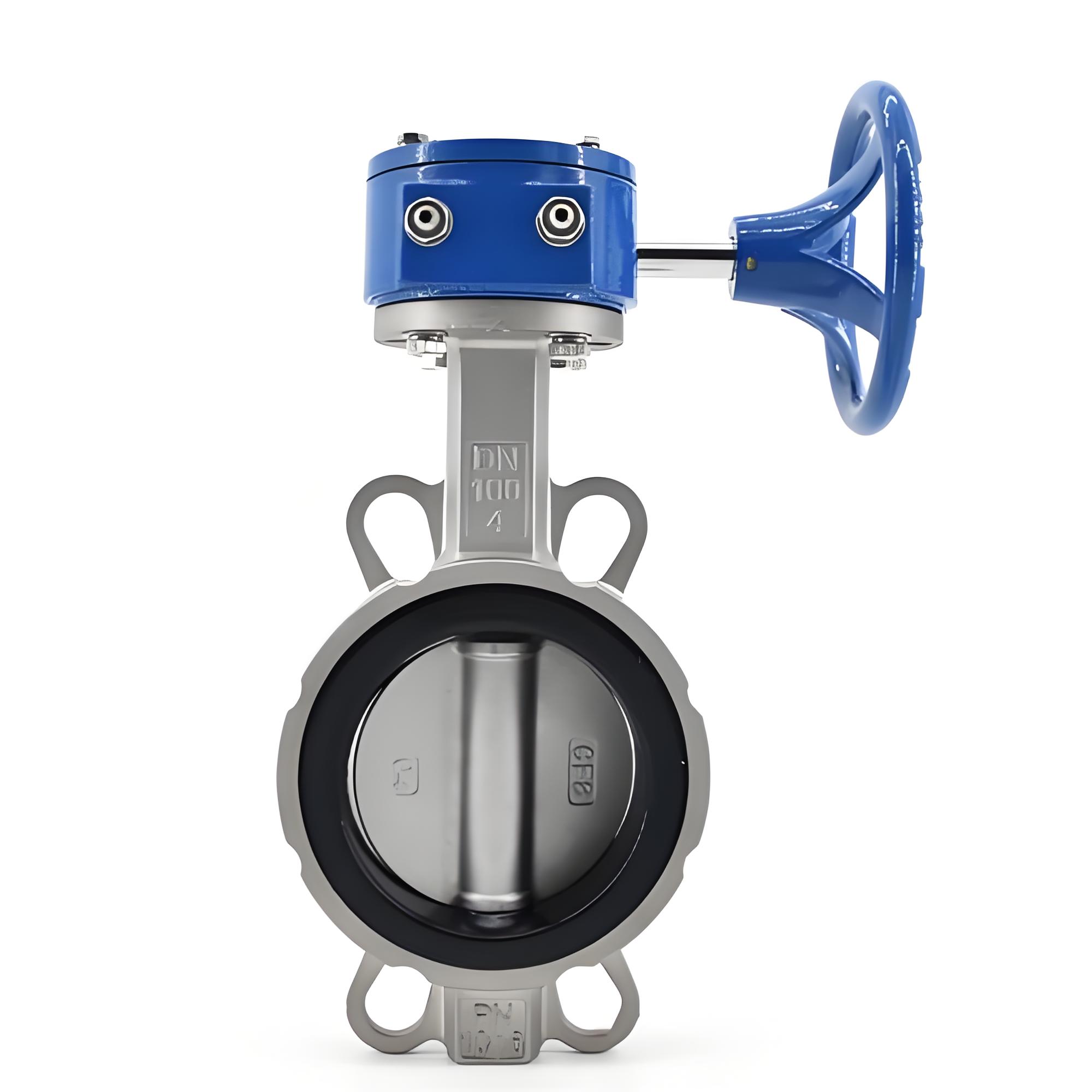

产品名称：手动蝶阀D71J-16C DN150 阀体长55mm[ 2024-12-03 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

‌D71J-16C手动衬胶蝶阀‌是一种防腐耐酸碱的阀门，主要用于食品、医药、化工、石油、电力、轻纺、造纸等行业的给排水和气体管道中，用于调节流量和截流介质。其型号中的字母含义如下：
- ‌D‌：代表阀门类型，即蝶阀。
- ‌7‌：代表连接方式，即对夹式。
- ‌1‌：代表结构形式，即中线式。
- ‌J‌：代表阀座材质，即三元乙丙橡胶。
- ‌16‌：代表公称压力，即1.6MPa。
- ‌C‌：代表阀体材料，即碳素钢WCB‌。
- DN150‌：代表公称通径，即150毫米‌。
结构组成和功能

D71J-16C手动衬胶蝶阀主要由阀体、阀轴、阀板、阀座、加长杆及驱动机构（手柄、蜗轮蜗杆、气动装置或电动装置）等组成。通过驱动机构带动转轴及阀板旋转，实现启闭和控制流量的目的。适用于温度在80～120℃的环境中‌。衬胶蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制；保证阀轴不与腔内流体介质接触。广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

应用场景

该阀门广泛应用于食品、医药、化工、石油、电力、轻纺、造纸等行业的给排水和气体管道中，用于调节流量和截流介质。其结构紧凑，90°回转开关轻松，密封可靠，使用寿命长‌。
