是一家Z945X-10Q DN800 电动
软密封闸阀生产厂家,湖泉阀门Z945X-10/16Q电动软密封闸阀主要零件材料 Z945X-10/16Q电动软密封闸阀主要外形连接尺寸: 单位mm DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 L 1...质 球墨铸铁 型号 Z945X-10Q DN800 产品详情 上海湖泉电动弹性座封闸阀 Z945X-10Q DN800自来水电动软密封闸阀的用途: 用...选型Z945X-10Q DN1200大力矩输出电动软密封闸阀 1.2米电动闸阀操作机构 4.1软密封闸阀操作时的启闭方向,一律应顺时针关闭。 由于管网中的气动阀,经常是人工启闭,启闭转数不宜过...AC220V/AC380V开关型/智能调节型Z945X-10/16Q/16C/16P球墨铸铁/铸钢/不锈钢电动软密封弹性座封法兰闸阀DN50 65 80 100 125 150 200 250 300 350 400 450 500 电...
上海阀门厂家湖泉电动软密封
闸阀若已经由设计单位选定Z945X-10/16Q电动软密封闸阀型号,请按Z945X-10/16Q电动软密封闸阀型号直接向我们标光阀门销售部订购。 当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸...软密封电动闸阀采用*质的球墨铸铁或碳钢铸造而成,具有强度高、重量轻,几何尺寸精确的特点,电动弹性座封闸阀的闸板具有互换的...若已经由设计单位选定Z945X-10/16Q电动软密封闸阀型号,请按Z945X-10/16Q dn800电动软密封闸阀型号直接向我们湖泉阀门销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸...
上海湖泉软密封
电动闸阀采用*质的球墨铸铁或碳钢铸造而成,具有强度高、重量轻,几何尺寸精确的特点,电动弹性座封闸阀的闸板具有互换的... 电动软密封闸阀Z945X-10Q DN65简介: Z945X铸钢电动软密封闸阀是一种橡胶(NBR)密封闸阀,广泛用于电力、水力、冶金、化工、城建等行业的给排水管路系统,软密封闸...电动暗杆弹性座封闸阀 产品型号 Z945X、 公称通径 DN40-DN800 压力范围 1.0-1.6MPa 阀体材质 球墨铸铁、铸钢、不锈钢 【产品用途】 Z945X弹性座软密封闸阀广泛...Z945X电动软密封闸阀 大口径软密封闸阀 Z41X明杆弹性软密封闸阀 Z45X暗杆软密封闸阀 软密封闸阀Z45X-16Q 执行标准 名称 设计及制造 结构长度 试压标准 侧法兰尺...货号:Z945X-10 型号:Z945X-10 连接形式:法兰 主体材料:球墨铸铁 公称通径:DN50-2000 适用介质:水 密封形式:软密封型 标准:国标 外形:中型 流动方向:双向 驱动方式:电动...

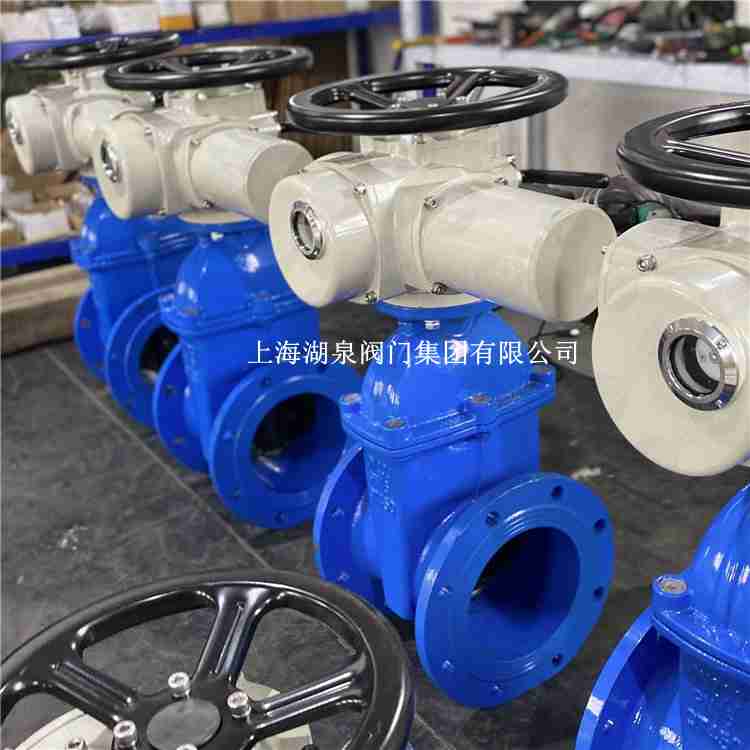

上海湖泉软密封电动
闸阀DN800大口径软密封闸阀 Z945X-10Q电动弹性座封闸阀支持定制 简介 引进欧州高科技阀门制造技术所生产的弹性座封闸阀,RRHX闸阀利用闸门整体包胶产生形补偿任用达到良好的密封效果,彻底...电动软密封闸阀Z945X-10Q电动暗杆软密封座封闸阀 智能型关闭时,密封面可以只依靠介质压力来密封,即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封...电动软密封闸阀 Z945X-10Q智能型电动闸阀 厂家直供特别适用于生活饮用水系统、食品医药行业、工业给排水及污水处理、天燃气与煤气等,软密封闸阀也可广泛用于自来水、污水、建...Z945X-10Q电动铸铁闸阀 DN300智能型污水处理闸阀 软密封闸阀特别适用于生活饮用水系统、食品医药行业、工业给排水及污水处理、天燃气与煤气等,软密封闸阀也可广泛用于自来水...
Z945X-10Q DN800 电动软密封闸阀生产厂家主要零部件材料
名称 |
材料 |
1 |
阀体 |
灰铸铁、球墨铸铁、铸钢 |
2 |
闸板 |
球墨铸铁外覆三元乙丙或丁腈橡胶 |
3 |
内六角螺栓 |
碳化处理 |
4 |
密封圈 |
丁腈橡胶 |
5 |
阀盖 |
灰铸铁、球墨铸铁、铸钢 |
6 |
阀杆 |
不锈钢 |
7 |
"O"形密封圈 |
丁腈橡胶 |
8 |
止推轴承 |
锡青铜 |
9 |
螺栓 |
不锈钢 |
10 |
压盖 |
球墨铸铁、铸钢 |
11 |
防尘罩 |
丁腈橡胶 |
通用型号:Z945X-10Q Z945X-16Q
公称通径:DN50mm~DN500mm
使用温度:≤80℃
使用介质:清水、污水、气体
加长范围:1米~16米(可定制)
阀体材质:QT450(球墨铸铁)
阀杆材质:304、316(不锈钢)
密封特性:弹性橡胶软密封
驱动方式:电动附带手轮机构
连接标准:GB/T4216.3-1984
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992
Z945X-10Q DN800 电动软密封闸阀生产厂家尺寸
N |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
L |
457 |
508 |
660 |
720 |
780 |
840 |
960 |
H(手 轮) |
1480 |
1665 |
2200 |
2800 |
2800 |
3000 |
3000 |
H(伞齿轮) |
1650 |
1900 |
2350 |
2950 |
2950 |
3150 |
3150 |
H(电 动) |
电动装置可由用户 |
Z945X-10Q DN800 电动软密封闸阀生产厂家主要外形尺寸
DN |
L |
D |
D0 |
D1 |
b |
f |
z×Φd |
50 |
178 |
165 |
125 |
99 |
20 |
3 |
4×Φ19 |
65 |
190 |
185 |
145 |
118 |
20 |
3 |
4×Φ19 |
80 |
203 |
200 |
160 |
132 |
22 |
3 |
8×Φ19 |
100 |
229 |
220 |
180 |
156 |
24 |
3 |
8×Φ19 |
125 |
254 |
250 |
210 |
184 |
26 |
3 |
8×Φ19 |
150 |
267 |
285 |
240 |
211 |
26 |
3 |
8×Φ23 |
200 |
229 |
340 |
295 |
266 |
26 |
3 |
8×Φ23 |
250 |
330 |
395 |
350 |
319 |
28 |
3 |
12×Φ23 |
300 |
356 |
445 |
400 |
370 |
28 |
4 |
12×Φ23 |
350 |
381 |
505 |
460 |
429 |
30 |
4 |
16×Φ23 |
400 |
406 |
565 |
515 |
480 |
32 |
4 |
16×Φ28 |
450 |
432 |
615 |
565 |
530 |
32 |
4 |
20×Φ28 |
500 |
457 |
670 |
620 |
582 |
34 |
4 |
20×Φ28 |
600 |
508 |
780 |
725 |
682 |
36 |
5 |
20×Φ31 |
