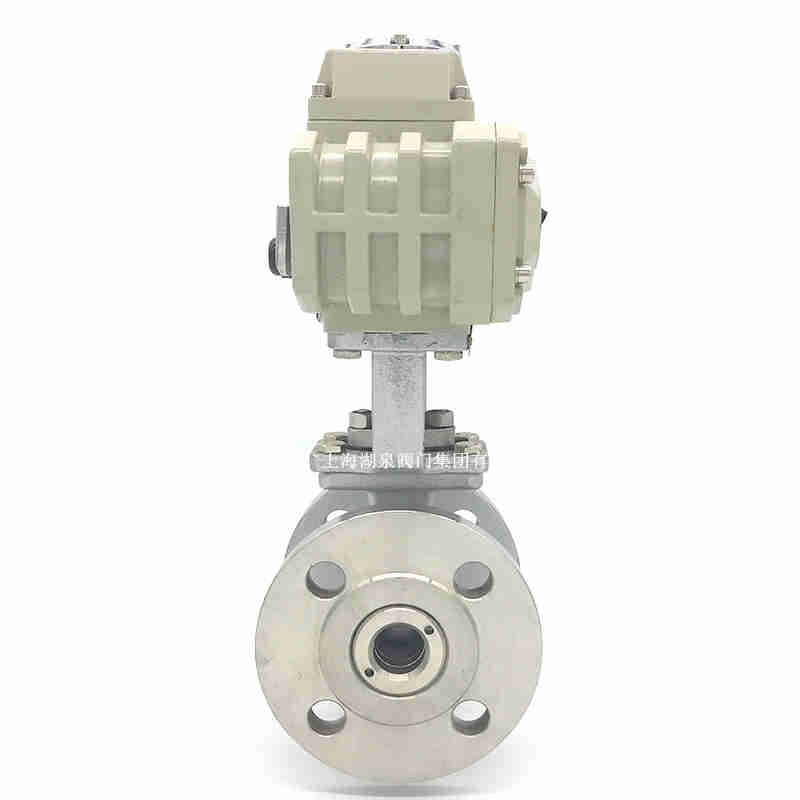

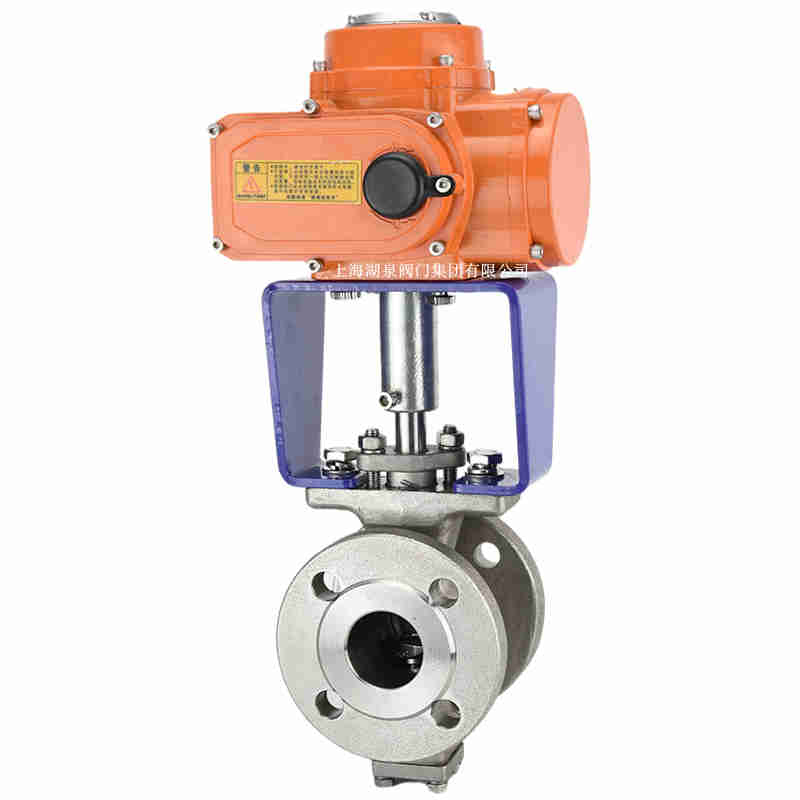

v型球阀生产厂家,电动v型球阀生产厂家,电动V型球阀产品在管路中主要用来做切断速度快、分配和改变介质的流动方向。电动V型球阀只需要旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。广泛适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。主营V型球阀,刀闸阀,固定球阀,V型调节球阀,刀型闸阀等产品,公司一直秉承“创新是企业的发展之本,质量是企业的生存之本”的经营理念,历经十几年的发展和创新,是一家专业从事生产各种V型球阀、气动V型球阀、偏心半球阀的大型企业,产品畅销世界各地,欢迎新老客户来电咨询,质量可靠、欢迎来电咨询,。 V型球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体既可用作控制调节阀,又可作关断切断阀。
v型球阀生产厂家,电动v型球阀生产厂家优点
1.、阀体整体式结构:阀体都是整体侧装式结构,结构刚性强,不容易引起变形和外泄。
2、上下自润滑轴承:阀体内装有上下自润滑轴承,与阀杆接触面积大,承载能力高,磨擦系数小,使阀门的扭矩减少。
3、 阀座可根据介质和工况的需要,选金属硬密封或PTFE软密封:金属硬密封阀座密封表面堆焊硬质合金,球表面镀硬铬或作喷焊、离子氮化等硬化处理,使密封面使用寿命增强,耐温提高;软密封PTFE阀座或增强PTFE阀座密封性好,耐腐蚀,适应范围广。
4、经济实用性:阀体重量轻,阀杆扭矩小,配用气动或电动执行器相应规格小,与其它类型的调节阀相比,性价比高。
5、介质适应范围广:由于V型开口与阀座之间的剪切作用力,及阀内腔流道的光滑圆整,使介质不易积存于内腔,所以它除适合液体介质外,更适合于带纤维及固体颗料介质的系统控制。
6、小流量控制:通过对小口径阀芯V型开口的加工,可实现小CV值控制。
v型球阀生产厂家,电动v型球阀生产厂家说明书
1、 范围:本说明书适用于法兰连接端的电动(或气动)球阀。
2、 组成:由电动(或气动)执行机构(20)与球阀阀体部分组成,其连接靠支架(18)和连接轴(17)。
3、使用限制温度和压力限制显示有球阀在最大和最小操作温度下所允许的最大操作压力。使用PTFE或RTFE材质的阀座和密封件,操作温度应在-290C到 2000C之间。其他类型的阀座和密封件的操作温度,应受到KI工厂的检核。阀的公称压力等级 (PN),可表明阀在正常温度状态下的最大工作压力。(例如:PN4.0,表明其操作温度在-290C~380C时的最大工作压力为40 Bar(4.0MPa))。电动或气动执行机构的注意事项参见相应的说明书。
电动V型球阀按结构形式可分:
一、浮动电动V型球阀
球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。
浮动气动球球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构,广泛用于中低压球阀。
二、固定球球阀
球阀的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。
为了减少球阀的操作扭矩和增加密封的可靠程度,近年来又出现了油封球阀,既在密封面间压注特制的润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的球阀。
三、弹性球电动V型球阀
球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造,密封比压很大,依靠介质本身的压力已达不到密封的要求,必须施加外力。这种阀门适用于高温高压介质。
弹性球体是在球体内壁的下端开一条弹性槽,而获得弹性。当关闭通道时,用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头,球体随之恢复原原形,使球体与阀座之间出现很小的间隙,可以减少密封面的摩擦和操作扭矩。
电动V型球阀按其通道位置可分为直通式,三通式和直角式。后两种球阀用于分配介质与改变介质的流向。
v型球阀生产厂家,电动v型球阀生产厂家技术参数
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
额定流量系数Cv |
32 |
43 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
7195 |
11466 |
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
强度试验 |
2.4~9.6MPa |
密封试验 |
1.76~7.0MPa |
流量特性 |
近似等百分比、直线特性 |
阀板转角(度) |
0°~至90°(可调) |
允许泄漏量等级 |
软密封:零泄露
硬密封:≤额定Cv×0.001% |
软密封:VI微气泡级,金属密封:≤额定CV×0.065% |
动作时间(S/90度) |
8.5~30 |
36~60 |
可调节比 |
250:1 |
300:1 |
基本误差 |
全行程的≤±2% |
回差 |
全行程的≤±2% |
死区 |
全行程的≤0.8% |
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制) |
