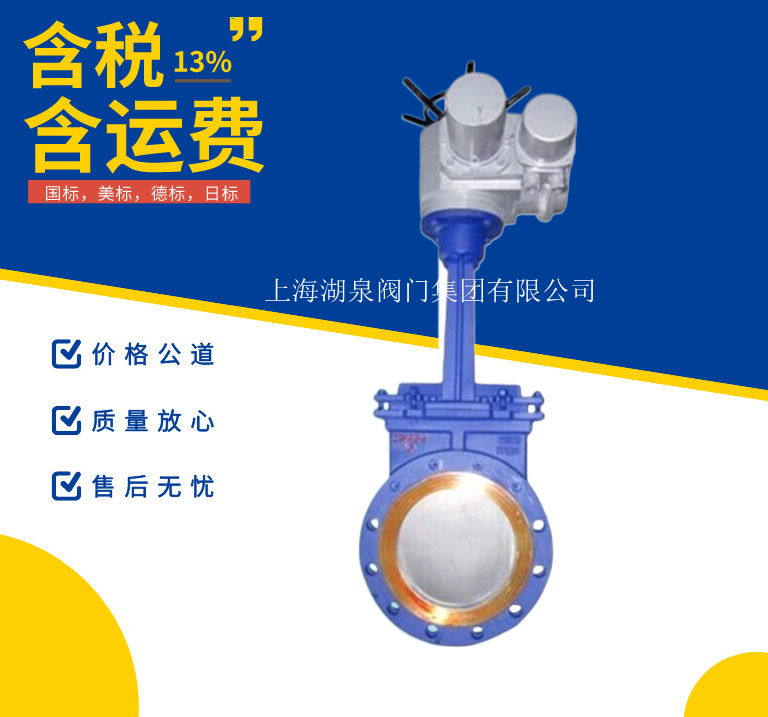

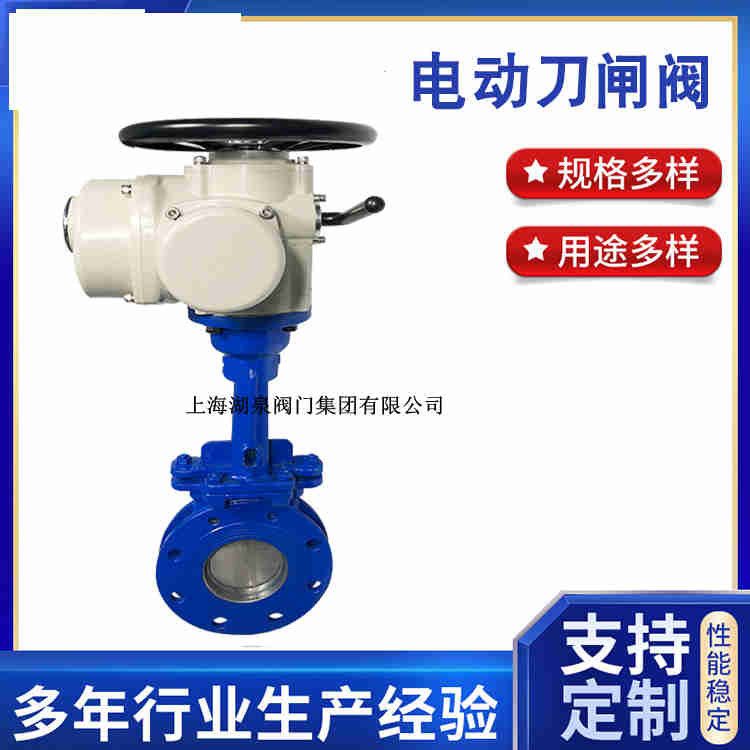

型号:PZ973H电动刀型闸阀生产厂家,备有大量现货以出厂价销售!公司恪守“质量第一、诚信经营”的宗旨,为客户提供物美价廉的产品和完善的售...电动刀型闸阀配有多回转式电动装置,使阀板作上下直线运动,实现远程控制阀门的打开或关闭,电动驱动、对夹式连接、明杆平行式刚性单闸板,Z973F 阀座密封面材料为氟塑料、Z973H 阀座密封面材料为不锈钢,公称压力 PN6~16,阀体材料为碳素钢的闸阀。 阀门类型:刀型闸阀

阀门型号:PZ973H/PZ973F

尺寸规格:DN50-600mm

安装形式:法兰式

压力等级:1.0/1.6MPa

主体材质:铸钢WCB,碳钢CS,不锈钢304,316等
 z973h电动刀闸阀生产厂家产品零部件材料

Z973F、Z973H 型电动刀型闸阀（刀闸阀）零部件材料
型号			材料
			阀体		闸板	密封面		阀杆		填料
Z973F-6C			碳素钢		铬镍钛不锈钢	氟塑料		铬不锈钢		石棉
Z973H-6C						镶或喷焊铁基合金
Z973F-10C						氟塑料
Z973H-10C						镶或喷焊铁基合金
Z973F-16C

 z973h电动刀闸阀生产厂家产品性能参数

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
Z973F-6C	6	0.6	≤ 100	灰渣等
Z973H-6C
Z973F-10C	10	1.0
Z973H-10C
Z973F-16C	16	1.6
Z973H-16C

z973h电动刀闸阀生产厂家产品外形及结构尺寸 (PN6)

Z973F、Z973H (PN6) 型电动刀型闸阀（刀闸阀）外形及结构尺寸 (mm)
DN	L	D1	D2	z×ød	H	电装型号	重量 / kg
50	50	90	110	4×ø12	370	DZ10	52
65	50	110	130	4×ø12	460	DZ10	53
80	50	125	150	4×ø16	590	DZ10	55
100	50	145	170	4×ø16	780	DZ10	57
150	60	200	225	8×ø16	980	DZ10	71
200	60	255	280	8×ø16	1053	DZ15	81
250	70	310	335	12×ø16	1060	DZ20	100
300	80	362	395	12×ø20	1230	DZ20	123
350	90	412	445	12×ø20	1250	DZ30	148
400	100	462	498	16×ø20	1770	DZ30	158
450	120	518	550	16×ø20	1920	DZ45	225
500	130	568	600	16×ø20	2010	DZ45	240

 z973h电动刀闸阀生产厂家产品外形及结构尺寸 (PN10)

Z973F、Z973H 型 PN10 电动刀型闸阀（刀闸阀）外形及结构尺寸 (mm)
DN	L	D1	D2	z×ød	H	电装型号	重量 / kg
50	50	100	125	4×ø16	370	DZ10	54
65	50	120	145	4×ø16	460	DZ10	60
80	50	135	160	4×ø16	590	DZ10	62
100	50	155	180	8×ø16	780	DZ10	66
150	60	210	240	8×ø20	980	DZ15	84
200	60	265	295	8×ø20	1053	DZ20	106
250	70	320	350	12×ø20	1060	DZ20	120
300	80	368	400	12×ø20	1230	DZ30	220
350	90	428	460	16×ø20	1250	DZ30	230
400	100	482	515	16×ø22	1770	DZ45	300

 z973h电动刀闸阀生产厂家产品外形及结构尺寸 (PN16)

Z973F、Z973H 型 PN16 电动刀型闸阀（刀闸阀）外形及结构尺寸 (mm)
DN	L	D1	D2	z×ød	H	电装型号	重量 / kg
50	50	100	125	4×ø16	370	DZ10	65
65	50	120	145	4×ø16	460	DZ10	68
80	50	135	160	8×ø16	590	DZ10	74
100	50	155	180	8×ø16	780	DZ10	77
150	60	210	240	8×ø20	980	DZ15	96
200	60	265	295	12×ø20	1053	DZ20	114
250	70	320	355	12×ø22	1060	DZ20	135
300	80	375	410	12×ø22	1230	DZ30	230
