产品名称：z941h-16-400不锈钢电动刀型闸阀[ 2021-07-13 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、z941h-16-400不锈钢电动刀型闸阀产品概述

湖泉电动刀闸阀主要运用于火力发电企业的粉煤灰气力输送系统中，它具有密封性能好、耐磨性强、启动负荷小、卡灰及积灰现象少、使用寿命长的特点。采用耐磨陶瓷制作密封副(闸板及阀座均采用耐磨结构陶瓷)，耐冲刷，耐磨性好。闸板伸出阀腔，不会因介质塞满阀腔而影响闸板的开关。自紧密封结构，相比普通刀型闸阀，密封性能有较大提升。适用于矿浆、煤粉、渣水混合物、颗粒物料等介质的截断，维护简单，使用寿命较长。

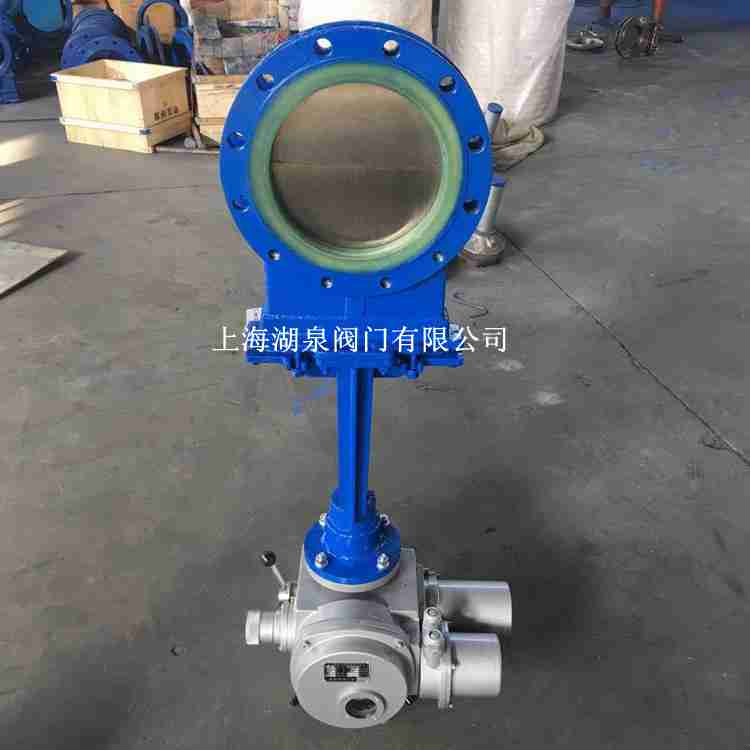

z941h-16-400不锈钢电动刀型闸阀

二、z941h-16-400不锈钢电动刀型闸阀产品特点

1、刀型闸阀机械强度高耐磨性能好，结构紧凑可任意角度安装。
2、刀型闸阀可防止固体颗粒对密封面的冲刷、磨损，保证阀门密封的持久有效。
3、可作刮灰板，即使在落灰情况下也关闭自如。

三、z941h-16-400不锈钢电动刀型闸阀零部件材料

序号	名称	材料	序号	名称	材料
1	阀座	结构陶瓷	7	连接架	WCB
2	阀体	WCB	8	支架	WCB
3	阀板	不锈钢+结构陶瓷	9	螺母	25#
4	填料	柔性石墨	10	连接盘	WCB
5	填料压盖	WCB	11	电动装置	成品件
6	锁轴	2Cr13	12

公称压力	DN	L	D1	D2	H	A	B	C	D	N-Φ	电装型号
0.6 MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	255	280	850	215	125	363	197	8-M16	DZ15
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	277	16-M20	DZ45
	500	114	568	600	1800	240	235	437	277	16-M20	DZ60
