产品名称:导热油不锈钢电动刀型闸阀[ 2022-08-25 ]
一、导热油不锈钢电动刀型闸阀产品介绍

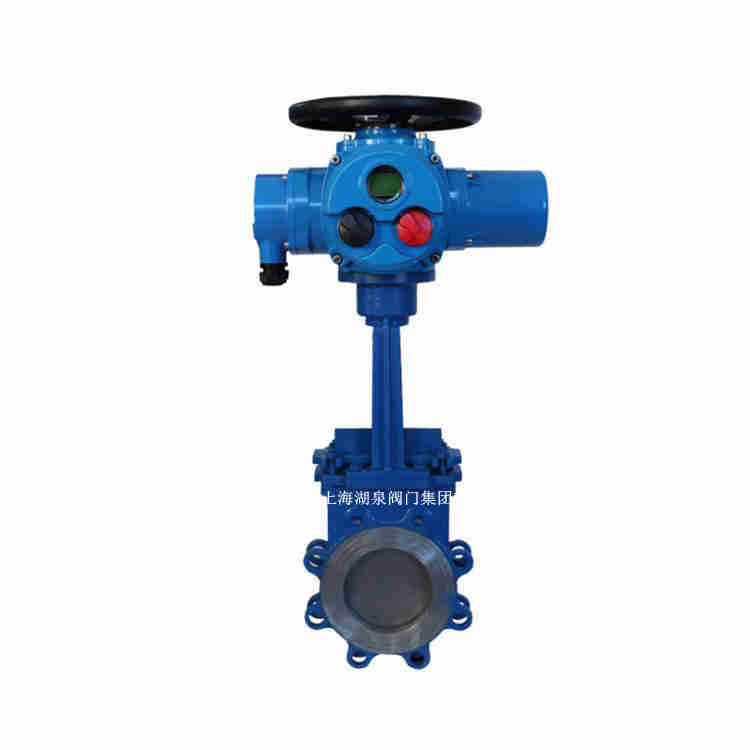

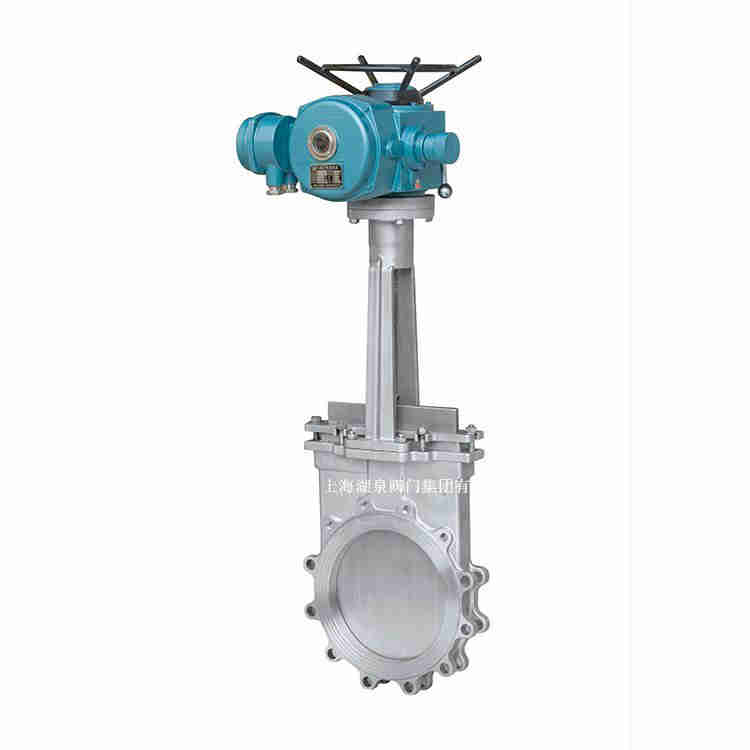

导热油不锈钢电动刀型闸阀采用多回转电动装置,用以驱动和控制阀门的开启和关闭,操作人员可以在控制室内远距离对阀门进行控制,也可以现场手动操作,也可以与计算机配合实现计算机自动控制。该产品是由阀体、阀板、菱形阀座、阀杆、填料压盖、电动执行器组件部分组合而成,区别于传统刀闸阀是它的阀座是菱形结构,可以通过闸板上下位移的大小实现对管路介质的调节作用,主要用于污水处理厂鼓风机曝气装置工艺段作为空气调节阀使用,刀型闸阀按照口径不同制成暗杆和明杆两种形式,内部可制成V形、三角形、五角形通道, V型闸板可作为调节控制使用。
二、导热油不锈钢电动刀型闸阀产品优点
1.、可提升的闸板密封面,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。
2、整体的不锈钢材质,可防止腐蚀的破坏,短结构长度,可节省原料,安装空间,也有效支持管道强度。
3、科学的上密封填料设计,使上密封安全有效,经久耐用,三角形的支架节省原料,保证需要的力学性强。
4、阀体上的导向块使闸板正确运动.挤压块保证闸板有效密封,阀体加强筋设计提高阀体强度。
5、不锈钢阀杆经久耐用,双头螺使益的启闭更为迅速,可任意选用驱动机构。
6、V型闸板可作为调节阀使用 。
三、导热油不锈钢电动刀型闸阀产品性能参数
公称压力 |
壳体试验(Mpa) |
密封封试验(Mpa) |
工作温度 |
通用介质 |
0.6、1.0、1.6 |
0.9、1.5、2.4 |
0.7、1.1、1.8 |
≤900℃ |
纸浆、污水、煤装浆、灰、渣水混全物 |
四、导热油不锈钢电动刀型闸阀零部件材料
阀体、阀盖 |
闸板 |
阀杆 |
密封阀座 |
填料 |
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金、 |
盘根 |
五、导热油不锈钢电动刀型闸阀产品技术参数
1、公称通径:DN50-600mm NPS2"-24"
2、阀体材质:铸钢(WCB)、不锈钢(304、316)、2520
3、公称压力:0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、150LB
4、密封型式:硬密封(H、Y)、软密封(X、F)
5、泄漏量:硬密封:D级(液体0.1XDNmm3/s)、软密封:*(零泄漏)
6、驱动方式:电动执行器(开关型、调节型、防爆型、智能体式)
7、适用温度:-38~+650℃(具体温度范围视密封副材质和介质性质而定)
8、连接法兰:ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS标准
PN1.0MPa法兰连接尺寸 |
公称通径 |
法兰外径 |
螺栓孔中心距 |
螺栓孔直径 |
螺栓孔数量 |
螺栓直径 |
密封面 |
法兰厚度 |
DN |
D |
K |
L |
d |
f |
C |
DN50 |
165 |
125 |
18 |
4 |
M16 |
100 |
3 |
18 |
DN65 |
185 |
145 |
18 |
4 |
M16 |
120 |
3 |
20 |
DN80 |
200 |
160 |
18 |
4 |
M16 |
135 |
3 |
20 |
DN100 |
220 |
180 |
18 |
8 |
M16 |
155 |
3 |
22 |
DN125 |
250 |
210 |
18 |
8 |
M16 |
185 |
3 |
24 |
DN150 |
285 |
240 |
23 |
8 |
M20 |
210 |
3 |
24 |
DN200 |
340 |
295 |
23 |
8 |
M20 |
265 |
3 |
24 |
DN250 |
395 |
350 |
23 |
12 |
M20 |
320 |
3 |
26 |
DN300 |
445 |
400 |
23 |
12 |
M20 |
368 |
4 |
28 |
DN350 |
505 |
460 |
23 |
16 |
M20 |
428 |
4 |
28 |
DN400 |
565 |
515 |
26 |
16 |
M24 |
482 |
4 |
30 |
DN450 |
615 |
565 |
26 |
20 |
M24 |
532 |
4 |
30 |
DN500 |
670 |
620 |
26 |
20 |
M24 |
585 |
4 |
32 |
DN600 |
780 |
725 |
30 |
20 |
M27 |
685 |
5 |
36 |
DN700 |
890 |
840 |
30 |
24 |
M27 |
800 |
5 |
36 |
DN800 |
1015 |
950 |
34 |
24 |
M30 |
905 |
5 |
38 |
DN900 |
1115 |
1050 |
34 |
28 |
M30 |
1005 |
5 |
38 |
DN1000 |
1230 |
1160 |
36 |
28 |
M33 |
1110 |
5 |
38 |
-
