产品名称:pz973h-10C DN600电动暗杆刀型闸阀[ 2022-08-31 ]
一、pz973h-10C DN600电动暗杆刀型闸阀产品介绍
型号 PZ973H 电动刀型闸阀 采用多回转电动装置,用以驱动和控制阀门的开启和关闭,操作人员可以在控制室内远距离对阀门进行控制也可以现场手动操作,也可以与计算机配合实现计算机自动控制。了解刀型闸阀价格由口径、材质、压力的不同而异!连接形式:对夹(梅花形、凸耳式、单夹式)、法兰等,传动方式:手动、齿轮传动、气动、电动、电液...其应用范围非常广泛,从矿山、电厂的选煤、排矸、排渣,到城市的污水处理;从水泥、造纸厂的浆液输送,到食品、卫生、医药等行业,电动刀闸阀符合相关制造标准、欢迎来电咨询、采购。
二、pz973h-10C DN600电动暗杆刀型闸阀产品介绍
公称压力:0.6MPa, 1.0MPa, 1.6MPa, 2.5MPa, 150LB
公称通径:DN50~DN1200mm, NPS2"~48"
适用温度:-39~+650℃ (具体温度范围视密封副材质和介质性质而定)
连接法兰:ANSI , B16.5, GB/T9113, JB/T79, HG, SH, JIS, DIN , NF, BS
主体材质:WCB, ZG1Cr18Ni9T , ZG1Cr18Ni12Mo2Ti, CF8, CF8M, CF3, CF3M
驱动方式:手动, 气动, 伞齿轮驱动, 电动, 液动, 电液动
密封型式:硬密封, 软密封
泄 漏 量:硬密封;D级(液体0.1×DNmm)3/S
适用温度:-10~80℃
三、pz973h-10C DN600电动暗杆刀型闸阀产品主要零部件材料
零件名称 |
材料名称 |
材料牌号 |
圆螺母 |
优质碳素钢 |
25 |
手轮 |
灰口铸钢 |
HT200 |
轴承压盖 |
优质碳素钢 |
35 |
阀杆螺母 |
铝青铜 |
ZCuA19Mn2、ZCuA19Fe4Ni4Mn2 |
铝黄铜 |
ZCuZn25A16Fe3Mn3 |
轴承 |
— |
51110 |
阀杆 |
不锈钢 |
304、316、2Cr13 |
支架 |
碳素钢、不锈钢 |
WCB、CF8等 |
闸板 |
不锈钢 |
304、316、304L、316L、2Cr13 |
螺栓螺母 |
优质碳素钢 |
35 |
填料压盖 |
碳素钢 |
WCB |
填料 |
柔性石墨盘根石棉根、增强四氟纤维盘根 |
— |
阀体 |
碳素钢、不锈钢 |
WCB、CF8(304)、CF3(304L)
、CF8M(316)、CF3M(316L)、
密封座堆焊合金或不锈钢 |
四、pz973h-10C DN600电动暗杆刀型闸阀产品设计标准
设计制造 |
JB/T 8691-98 |
结构长度 |
GB/T 15188.2-94 |
法兰连接尺寸 |
GB/T 9113-2000 |
阀门检查和试验 |
GB/T 13927-92 |
五、pz973h-10C DN600电动暗杆刀型闸阀产品 性能规范
压力PN(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
适用介质 |
1.0 |
1.5 |
1.1 |
烟气、灰、渣水混合物、空气混合物 |
1.6 |
2.4 |
1. |

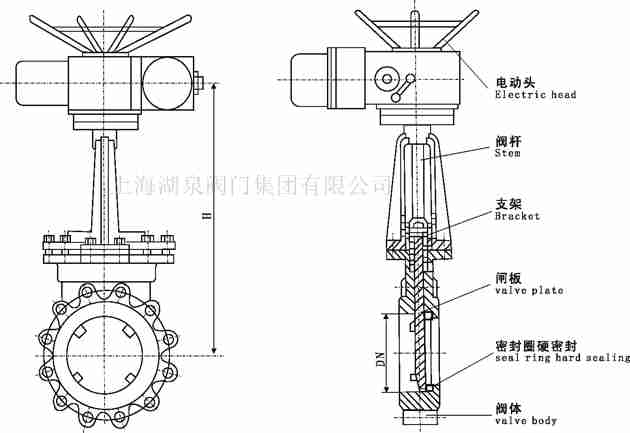

主要外形及连接尺寸Profile and connection dimension |
单位Unit:mm |
PN |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
PN |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
0.6 |
150 |
57 |
280 |
240 |
210 |
980 |
8-20 |
1.0 |
150 |
57 |
285 |
240 |
210 |
980 |
8-20 |
200 |
70 |
335 |
295 |
265 |
1055 |
8-20 |
200 |
70 |
340 |
295 |
265 |
1055 |
12-20 |
250 |
70 |
390 |
350 |
320 |
1060 |
12-20 |
250 |
70 |
405 |
355 |
310 |
1060 |
12-22 |
300 |
76 |
440 |
400 |
368 |
1230 |
12-20 |
300 |
76 |
460 |
410 |
375 |
1230 |
12-22 |
350 |
76 |
500 |
460 |
428 |
1250 |
16-20 |
350 |
76 |
520 |
470 |
435 |
1250 |
16-22 |
400 |
89 |
565 |
515 |
482 |
1767 |
16-22 |
400 |
89 |
580 |
525 |
485 |
1767 |
16-27 |
450 |
89 |
615 |
565 |
532 |
1920 |
20-22 |
450 |
89 |
640 |
585 |
545 |
1920 |
20-27 |
500 |
114 |
670 |
620 |
585 |
2010 |
20-22 |
500 |
114 |
715 |
650 |
609 |
2010 |
20-30 |
600 |
114 |
780 |
725 |
685 |
2110 |
20-27 |
600 |
114 |
840 |
770 |
720 |
2110 |
20-36 |
700 |
130 |
895 |
840 |
800 |
2400 |
24-27 |
700 |
130 |
910 |
840 |
788 |
2400 |
24-36 |
800 |
130 |
1010 |
950 |
898 |
2800 |
24-30 |
800 |
130 |
1025 |
950 |
895 |
2800 |
24-36 |
900 |
140 |
1110 |
1050 |
1005 |
3000 |
28-30 |
900 |
140 |
1125 |
1050 |
998 |
3000 |
28-36 |
1000 |
216 |
1220 |
1160 |
1115 |
3400 |
28-30 |
1000 |
216 |
1255 |
1170 |
1110 |
3400 |
28-42 |
1200 |
254 |
1450 |
1380 |
1325 |
3900 |
32-36 |
1200 |
254 |
1485 |
1390 |
1325 |
3900 |
32-48 |
-
