产品名称：Z973H-10c dn400电动刀闸阀（污泥浆液排渣）[ 2024-01-19 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、Z973H-10c dn400电动刀闸阀（污泥浆液排渣）介绍

专业生刀型闸阀,该产品经久耐用,性价比高,适用于各种工况,质量期内包修包换!欢迎前来选购:主要技术参数和性能：公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb 公称通径：DN50~1200mm NPS 2"~24"适用温度：-20~+650℃（具体温度范围视密封副材质和介质性质而定）连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M密封型式：硬密封、软密封泄漏量：硬密封：D级（液体0.1×DN mm3/s）软密封：A级（零泄漏）配套附件：安装法兰

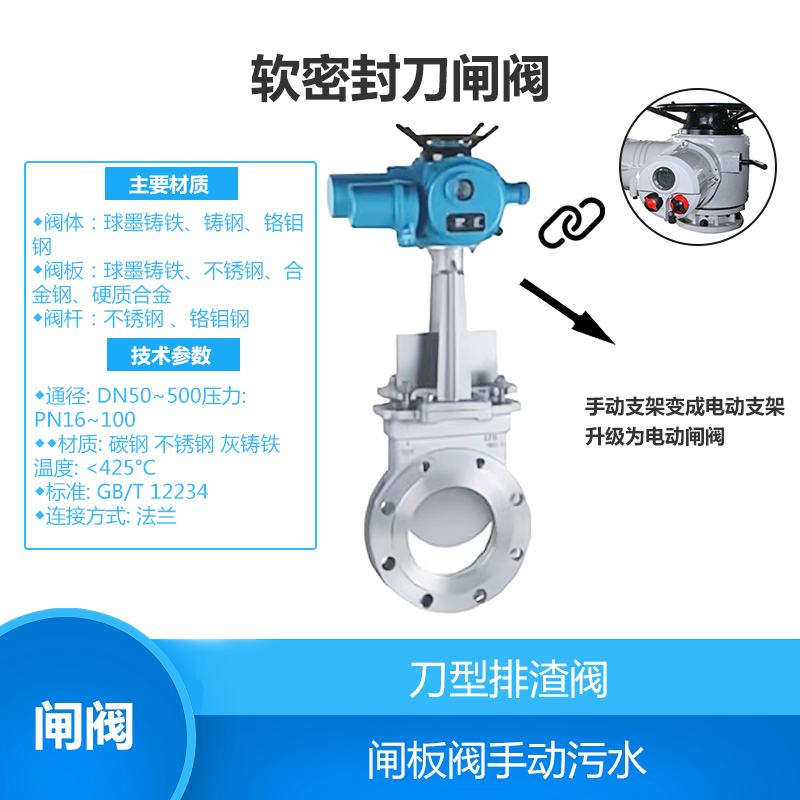

Z973H-10c dn400电动刀闸阀

二、Z973H-10c dn400电动刀闸阀（污泥浆液排渣）电动装置参数

电源：AC380V、50HZ。
标准型：标准型产品具有防尘、防雨水的外壳保护能力、保护等级IP65，可直接用于户外。
防水型：产品具有防尘、防浸水（IP67）的外壳防护等级。
防爆型（EX）：防爆等为DⅡ BT4/DⅡ CT4（不含乙炔）。
环境温度：-20℃~40℃
可选：配电气控制器

三、Z973H-10c dn400电动刀闸阀（污泥浆液排渣）执行标准

设计规范：GB/12234、DIN3356
法兰连接：ANSI Bl6.5、GB/T9113、JB/T79、DIN 2543-2545
试验与检验：GB/T 13927、DIN3230、API598

四、Z973H-10c dn400电动刀闸阀（污泥浆液排渣）性能参数

基本型号		PZ973H	PZ973Y	PZ973F
工作压力（MPa）		0.6Mpa-2.5Mpa Calss150
口径(mm)		DN50-DN2000 2″-80″
适用介质		纸浆、污水、煤浆、灰渣水泥混合物
可选材料	阀体	WCB CF8 CF8M CF3 CF3M
	闸板	WCB CF8 CF8M CF3 CF3M
	阀杆	WCB CF8 CF8M CF3 CF3M
	密封面	不锈钢、司太立合金、碳化钨、PTFE
	填料	柔性石墨、PTFE

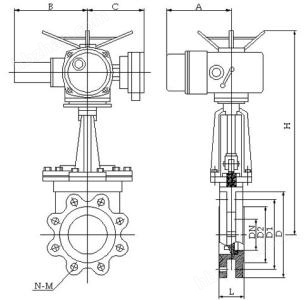

公称压力	DN	L	D1	D2	H	D0	A	B	C	N-MΦ	电装型号
0.6MPa	50	43	90	110	600	125	215	318	197	4-M12	DZ10
	65	46	110	130	670	125	215	318	197	4-M12	DZ10
	80	46	125	150	680	125	215	318	197	4-M16	DZ10
	100	52	145	170	700	125	215	318	197	4-M16	DZ10
	125	56	175	200	720	125	215	318	197	8-M16	DZ10
	150	56	200	225	790	125	215	318	197	8-M16	DZ10
	200	60	255	280	850	125	215	363	197	8-M16	DZ15
	250	68	310	335	1100	125	215	363	197	12-M16	DZ20
	300	78	362	395	1180	125	215	363	197	12-M20	DZ20
	350	78	412	445	1280	125	215	363	197	12-M20	DZ30
	400	102	462	495	1460	125	215	363	197	16-M20	DZ45
	450	114	518	550	1600	235	240	437	277	16-M20	DZ45
	500	127	568	600	1800	235	240	437	277	16-M20	DZ45
	600	154	670	705	2100	235	240	437	277	20-M22	DZ60
	700	165	775	810	2300	260	274	526	283	24-M22	DZ90
	800	190	880	920	2500	260	274	526	283	24-M27	DZ120
	900	203	980	1020	2700	295	319	554	309	24-M27	DZ180
	1000	216	1080	1120	2900	295	319	554	309	28-M27	DZ250
	1200	254	1295	1340	3400	295	319	554	309	32-M30	DZ250
1.0MPa	50	43	160	125	600	125	215	318	197	4-M16	DZ10
	65	46	120	145	670	125	215	318	197	4-M16	DZ10
	80	46	135	160	680	125	215	318	197	4-M16	DZ10
	100	52	155	180	700	125	215	318	197	8-M16	DZ10
	125	56	185	210	720	125	215	318	197	8-M16	DZ10
	150	56	210	240	790	125	215	318	197	8-M20	DZ10
	200	60	265	295	850	125	215	363	197	8-M20	DZ15
	250	68	320	350	1100	125	215	363	197	12-M20	DZ20
	300	78	368	400	1180	125	215	363	197	12-M20	DZ20
	350	78	428	460	1280	125	215	363	197	16-M20	DZ30
	400	102	482	515	1460	235	240	437	277	16-M22	DZ45
	450	114	532	565	1600	235	240	437	277	20-M22	DZ45
	500	127	585	620	1800	235	240	437	277	20-M22	DZ60
	600	154	685	725	2100	260	274	526	283	20-M27	DZ90
	700	165	800	840	2300	260	274	526	283	24-M27	DZ120
	800	190	898	950	2500	295	319	554	309	24-M30	DZ180
	900	203	1005	1050	2700	295	319	554	309	28-M30	DZ180
	1000	216	1115	1160	2900	295	319	554	309	28-M30	DZ250
	1200	254	1325	1380	3400	295	319	554	309	32-M36	DZ250
