产品名称：电动刀闸阀PZ973H-10 DN700矿用隔爆型[ 2024-05-14 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸

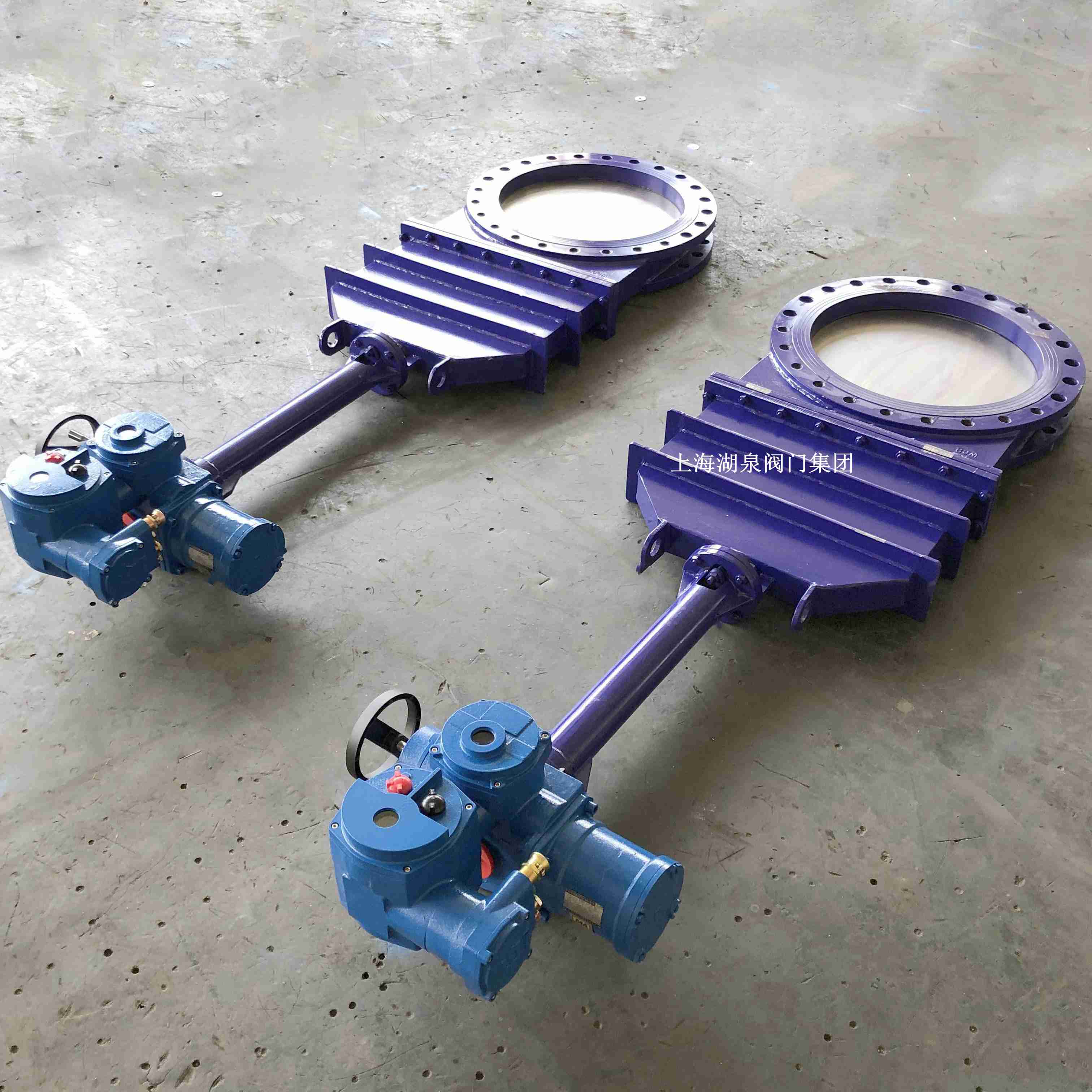

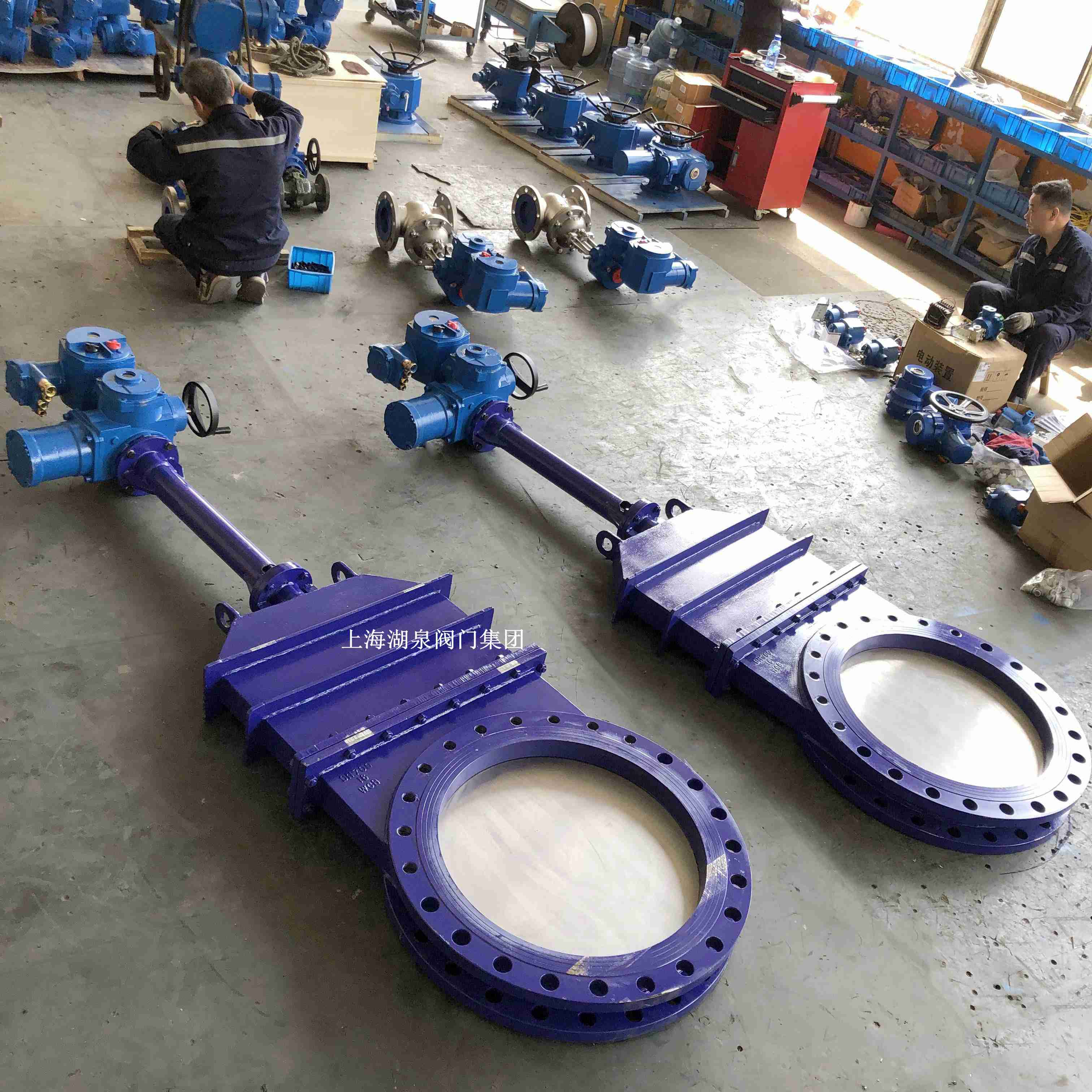

结构图片

一、电动刀闸阀PZ973H-10 DN700矿用隔爆型介绍
矿用电动刀闸阀,电动刀闸阀。电动刀闸阀又称浆液阀闸板具有剪切功能,不锈钢闸板可可防止腐蚀引起的密封面泄露。稳定的开关动作,确保流量精确。矿用电动刀闸阀,电动刀闸阀。电动刀闸阀又称浆液阀闸板具有剪切功能,不锈钢闸板可可防止腐蚀引起的密封面泄露。稳定的开关动作,确保流量精确。

二、电动刀闸阀PZ973H-10 DN700矿用隔爆型特点
电动刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。工作原理是通过电动执行器驱动阀杆，带动闸板上下运动，从而控制管道中物料的流量和流向。当闸板向上运动时，物料通过阀门的流量增加；当闸板向下运动时，物料通过阀门的流量减少。同时，由于闸板的形状类似于刀片，因此可以有效地切断物料，防止泄漏。刀闸阀根据应用不同可分为：手动刀闸阀、气动刀闸阀、电动刀闸阀、伞齿轮刀闸阀、对夹式刀闸阀、法兰式刀闸阀、链轮式刀闸阀、电液动刀闸阀、手动浆液阀、液动浆液阀、气动浆液阀、螺旋闸门、暗杆刀闸阀、刀型闸阀/刀形闸阀等。我厂生产的刀闸阀从矿山电厂的选煤、排矸、排渣。发展到了城市的污水处理，从一般的工业管道发展到了食品、卫生、医药等管道系统。超薄型的刀闸阀以其体积小、流阻小、重量轻、易安装、易拆卸等优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等类阀门的流阻大、重量大、安装难、占地面积大等的疑难问题。刀闸阀出现后，大量的通用切断类阀门和调节阀门已被之取代。

三、电动刀闸阀PZ973H-10 DN700矿用隔爆型技术参数

电源：AC380V、50HZ。

标准型：标准型产品具有防尘、防雨水的外壳保护能力、保护等级IP65，可直接用于户外。

防水型：产品具有防尘、防浸水（IP67）的外壳防护等级。

防爆型（EX）：防爆等为DⅡ BT4/DⅡ CT4（不含乙炔）。

环境温度：-20℃~40℃

可选：配电气控制器

产品标准:

设计制造:JB/T8691-1998

结构长度: GB/T15188.2-94

法兰连接: GB/T9113.1-2000 JB/T79-94

试验与验收: GB/T13927-92

MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680
	1000	216	1220	1160	1115	3100	28-M30	700
	1200	254	1450	1380	1325	3450	32-M36	800
1.6	50	43	160	125	99	330	4-M16	180
	65	46	185	145	120	360	4-M16	180
	80	46	200	160	135	390	8-M16	220
	100	52	220	180	155	440	8-M16	220
	125	56	250	210	185	510	8-M16	230
	150	56	285	240	210	600	8-M20	280
	200	60	340	295	265	700	12-M20	360
	250	68	405	355	310	840	12-M22	360
	300	78	460	410	375	960	12-M22	400
	350	78	520	470	435	1110	16-M22	400
	400	102	580	525	485	1250	16-M27	400
	450	114	640	585	545	1380	20-M27	530
	500	127	715	650	609	1530	20-M30	530
	600	154	840	770	720	1800	20-M36	600
	700	165	910	840	788	2150	24-M36	600
	800	190	1025	950	898	2420	24-M36	680
	900	203	1125	1050	998	2680	28-M36	680
	1000	216	1255	1170	1110	3100	28-M42	700
	1200	254	1485	1390	1325	3450	32-M48	800
