产品名称:电动蝶阀[ 2020-05-28 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、电动蝶阀详细介绍


    上海湖泉阀门厂生产的电动蝶阀采用与阀体相同材料加工成密封圈,其适用温度随阀体选材而定,公称压力≤0.6MP工,一般适用工业、冶金、环保等管道作通风调节介质流量之用。该阀广泛应用于通风除尘系统,对含尘气体,煤气管道、通风净化装置、烟气管道等作为流量调节和节流用。该阀门采用优质耐磨材料焊接而成,具有耐磨性好、工作稳定可靠、操作方便、动作灵敏、泄漏率小、使用寿命长、安装维修方便,特别适用于低压差、大口径、大流量场合,它与各种执行机构组合配套使用,组合成不同性能的阀门。

    二、电动蝶阀主要优点


      1.设计新颖、合理、结构独特,重量轻,启闭迅速。
      2.力矩小,操作方便,省力灵巧。
      3.采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

    三、电动蝶阀主要执行标准


        设计标准:GB/T 12238-1989、JB/T8692-1998
      法兰连接尺寸:GB/T9115.1-2000 GB/T9113.1-2000
      结构长度:GB/T12221-1989压力试验:GB/T 13927-1992;JB/T9092-1999

    四、电动蝶阀主要技术参数


    公称通径 DN 50~2000
    公称压力 PN(MPa) 0.05 0.25 0.6
    试验压力 强度试验 0.075 0.375 0.9
    密封试验 ≤1.5%泄漏量
    适用介质 煤气、含尘气体、烟道气等
    驱动形式 手动、蜗杆蜗轮传动、气传动、电传动

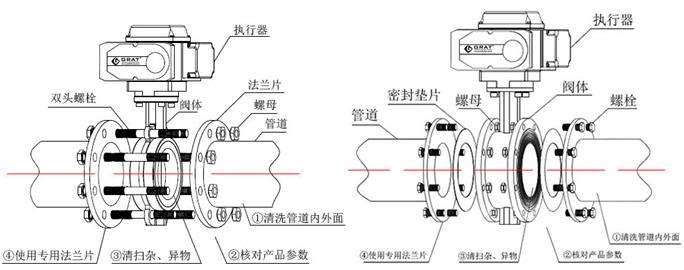

    五、电动蝶阀管道安装说明书


    1.先将法兰焊接到管道上并且冷却至环境温度后,才可将阀门安装到法兰上。否则焊接产生的高温会影响弹性阀座的性能。
    2. 焊接法兰的边缘必须用车床加工到表面平滑为止以避免在阀门安装过程中伤及弹性阀座。法兰表面必须完全不受损坏不发生变形,清除所有污垢粉尘和异物,避免阀门及法兰接口发生液体泄漏。
    3. 清洁法兰及管道内腔以彻底清除焊接产生的溅落物、剥落的水垢和其他留下的异物。
    4. 在阀门之间安装管道时,精确地对准上下水管道的中心对于无故障操作至关重要。
    5. 安装阀门时将管道下方的定位螺栓定在同一高度起到支撑作用,并调节法兰之间的距离直至阀体两侧相距6-10毫米左右。切记此处阀门只能从关闭位置打开到10°的位置。
    6. 将两个螺栓插入阀门的下侧导杆中,然后仔细安装,使法兰表面不会损伤弹性阀座。
    7. 然后将另外两个螺栓置入阀门上方的导杆中,确保在管道和阀门之间准确的中心定位。
    8. 开启阀门三次以检查阀板和法兰的接触之间是否有不畅。
    9. 移去定位螺栓,将所有螺栓放在阀体四周进行交替对角紧固,直到法兰触到阀体为止。请参考以下表格以获得推荐的扭矩值。
    10.安装执行机构时为阀门提供一个支撑以避免阀门颈的扭曲并减少阀门和管道之间的磨擦。
    11.不要踩踏在阀门颈或阀门手轮上。
    12.不要颠倒安装DN350或更大型号的阀门。
    13.不要在止回阀或泵上直接安装蝶阀,这样在接触阀板时可能会造成损坏。
    14.不要在弯头和渐缩管的下游一侧安装阀门,或在流速变化时校准阀门。发生这种情况,建议在大约10倍于阀门公称直径的距离之外安装阀门。
    15.安装阀门需要考虑到哪个阀板会在输送液体过程中经受流速和压力的。



  • 六、电动蝶阀主要外形连接尺寸

    电动蝶阀尺寸图
  • 七、电动蝶阀结构原理图




    电动蝶阀结构图

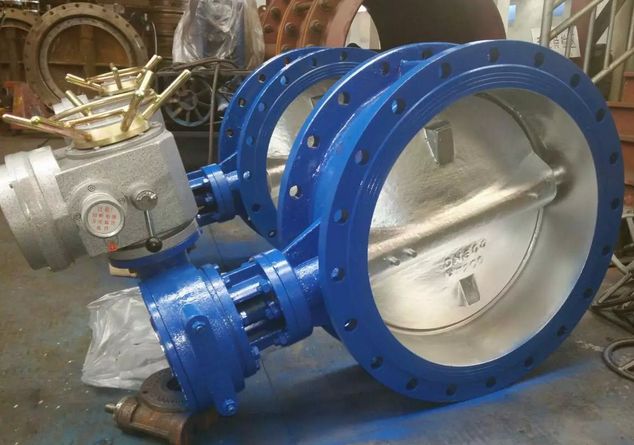

    高清电动蝶阀
