一、J941Y-16c dn350电动截止阀产品介绍

是一家生产J941Y-16c dn350电动截止阀的电动阀门公司，它的电动截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。湖泉截止阀它适用于全开和全关，不允许作调节和节流。在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

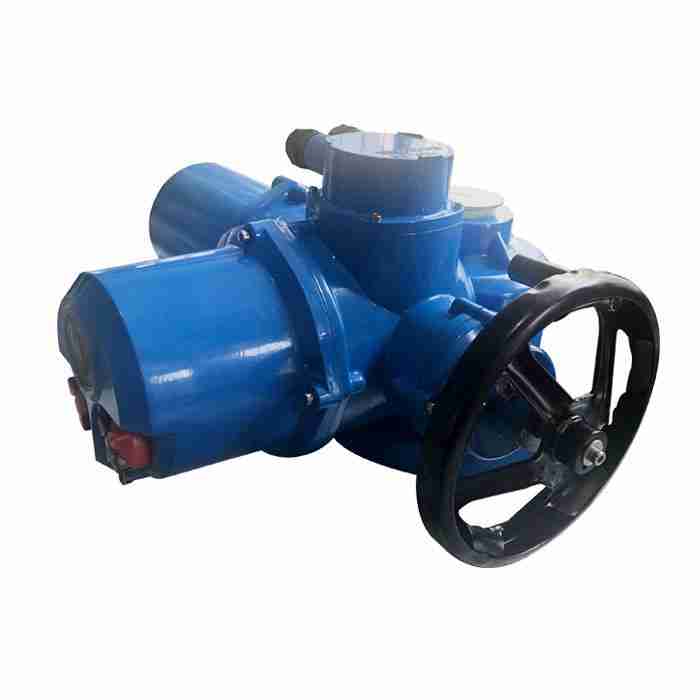

J941Y-16c dn350电动截止阀

二、J941Y-16c dn350电动截止阀技术参数

型号	J41Y-16C J41Y-16R J941Y-16C J941W-16R
公称通径DN	PN 1 . 6 Mpa								WT ( KG )
公称通径DN	L	D	D1	D2		Z-Φd	H	D0	J41	J941
15	130	95	65	45	14	4 -Φ14	218	120	4.8	5.2
20	150	105	75	55	14	4 -Φ14	258	140	6.5	7.1
25	160	115	85	65	14	4 -Φ14	275	160	7.0	7.4
32	180	135	100	78	16	4 -Φ18	280	180	8.2	8.5
40	200	145	110	85	16	4 -Φ18	330	200	11.0	12.5
50	230	160	125	100	16	4 -Φ18	350	240	14.5	20
65	290	180	145	120	18	4 -Φ18	400	280	21.5	25
80	310	195	160	135	20	8-Φ18	355	280	27	35
100	350	215	180	155	22	8-Φ18	415	320	30	50
125	400	245	210	185	24	8-Φ18	460	360	84	75
150	480	280	240	210	26	8-Φ23	510	400	91	100
200	600	335	295	265	26	12-Φ23	710	400	148	210
250	730	405	355	320	30	12-Φ25	786	450	405	446
300	850	460	410	375	30	12-Φ25	925	500	610	648
