电动截止阀
产品名称：电动截止阀j941h-16c dn350（型号说明书）[ 2023-10-11 ]
-
- 订购热线： 021-64162222
-
- 订购传真： 021-62677999
-
- 质量稳定： 实行全过程质量监控，细致入微全方位检测！
-
- 价格合理： 高效内部成本控制，减少了开支，让利于客户
-
- 交货快捷： 先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片
一、电动截止阀j941h-16c dn350（型号说明书）

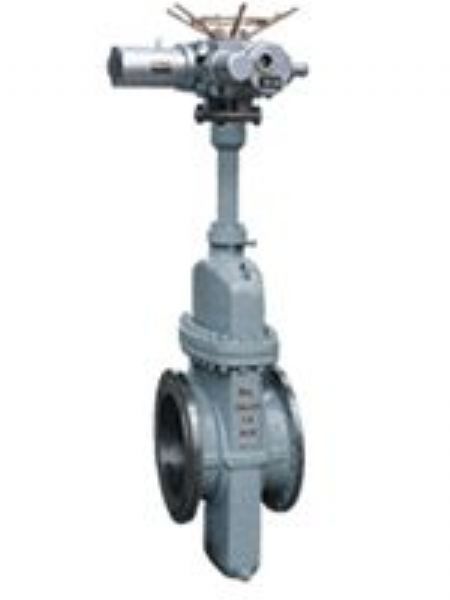

电动截止阀 j941h-16c由截止阀与Z型多回转电动执行器组成,有开关型、调节型两种,采用电动执行器控制，不需人力操作，节省人力资源。同时，该产品的设计经过精心优化，具有优良的密封性能，有效防止介质泄漏，确保生产过程中的环境安全。该产品适用于公称压力PN1.6～16MPa,工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。
二、电动截止阀j941h-16c dn350（型号说明书）执行标准
公称压力PN（MPa） Noninal Pressure
1.6
2.5
4.0
6.4
10.0
16.0
壳体强度试验 Shell strength test
2.4
3.75
6.0
9.6
15
24
上密封试验 Back seal test
1.76
2.75
4.4
7.04
11
17.6
密封试验 Sealtest（Mpa）
1.76
2.75
4.4
7.04
11
17.6
三、电动截止阀j941h-16c dn350适用范围
产品类型
Product type
使用介质
Suitable medium
适用温度（℃）
Working temperature
J41H/Y -C型
J941H/Y -C型
水、蒸气、油品
Water，steam，
Oil goods
≤425
J41H/Y -P型
J941H/Y -P型
硝酸类
Nitric acid
≤200
J41H/Y -R型
J941H/Y -R型
醋酸类
Acetic acid
≤200
J41H/Y -I型
J941H/Y -I型
水、蒸气、油品
Water，steam，
Oil goods
≤550
四、 电动截止阀j941h-16c dn350主要零部件材料
产品类型
Product tupe
classifcation
零 件 名 称Part name
阀体、阀盖
Body，Bonnet
阀杆
Valve stem
阀瓣
Disc
密封面
Sealing face
阀杆螺母
Yoke nut
填料
Packing
紧固件
Fastener
手轮
Handwheel
H
J41 -C型
Y
H
J941 -C型
Y
25.WCB
铬不锈钢
Cr.Stainles
Steel
2Cr13
25
H：不锈钢
Y：钻基硬质合金钢
H：Stainless steel
Y：Co-based carbide
alloy steel
ZQA19-4
铝青铜
Albronze
柔性石墨
Flexible
graphite
优质碳钢
High-grade
carbon steel
可锻铸钢
Forgeable
cast-ironl
H
J41 -P型
Y
H
J941 -P型
Y
铬镍钛钢
Cr.Ni.Ti.steel
铬镍钛钢
Cr.Ni.Ti.steel
铬镍钛钢
Cr.Ni.Ti.steel
铬镍钛钢
Cr.Ni.Ti.steel
ZQA19-4
铝青铜
Albronze
柔性石墨
Flexible
graphite
不锈钢
Stainess steel
可锻铸钢
Forgeable
cast-ironl
H
J41 -R型
Y
H
J941 -R型
Y
铬镍钼钛钢
Cr.Ni.Mo.Ti
steel
铬镍钼钛钢
Cr.Ni.Mo.Ti
steel
铬镍钼钛钢
Cr.Ni.Mo.Ti
steel
铬镍钼钛钢
Cr.Ni.Mo.Ti
steel
ZQA19-4
铝青铜
Albronze
柔性石墨
Flexible
graphite
不锈钢
Stainess steel
可锻铸钢
Forgeable
cast-ironl
H
J41 -I型
Y
H
J941 -I型
Y
铬钼钢
Cr.Mo.steel
铬钼钢
Cr.Mo.steel
合金钢
Alloy steel
钻基硬质合金钢
Co-based carbide
alloy steel
ZQA19-4
铝青铜
Albronze
柔性石墨
Flexible
graphite
合金钢
All steel
可锻铸钢
Forgeable
cast-ironl
-
公称
压力
通径
DN主要外形尺寸及连接尺寸(mm)
重量
kgL
D
D1
D2
b-f
f2
z-d
H
L1
L2
PN
1.6
MPa
50
230
160
125
100
18-3
-
4-18
645
590
371
48
65
290
180
145
120
18-3
-
4-18
690
590
371
90
80
310
195
160
135
20-3
-
8-18
715
590
371
65
100
350
215
180
155
22-3
-
8-18
770
590
371
71
125
400
245
210
185
24-3
-
8-18
780
590
371
119
150
480
280
240
210
24-3
-
8-23
810
590
371
210
200
600
335
295
265
26-3
-
12-23
967
810
515
320
250
650
405
355
320
30-3
-
12-23
1143
810
515
550
300
750
460
410
375
30-3
-
12-23
1292
830
540
785
PN 2.5
MPa
50
230
160
125
100
20-3
-
4-18
645
590
370
50
65
290
180
145
125
22-3
-
8-18
690
590
371
62
80
310
195
160
145
22-3
-
8-18
715
590
371
67
100
350
230
190
160
24-3
-
8-23
770
590
371
73
125
400
270
220
188
28-3
-
8-15
780
590
371
127
150
480
300
250
218
30-3
-
8-15
875
810
515
215
200
600
360
310
278
34-3
-
12-25
967
810
515
322
250
650
425
370
332
36-3
-
12-30
1153
830
540
585
300
750
485
430
390
40-4
-
12-30
1292
830
540
795
PN 4.0
MPa
50
230
160
125
100
20-3
4
4-18
645
590
371
61
65
290
180
145
125
22-3
4
8-18
690
590
371
75
80
310
195
160
145
22-3
4
8-18
715
590
371
84
100
350
230
190
160
24-3
4.5
8-23
770
590
371
101
125
400
270
220
188
28-3
4.5
8-25
782
810
371
207
150
480
300
250
218
30-3
4.5
8-25
875
810
515
226
200
600
375
320
282
38-3
4.5
12-30
1160
810
540
399
-
