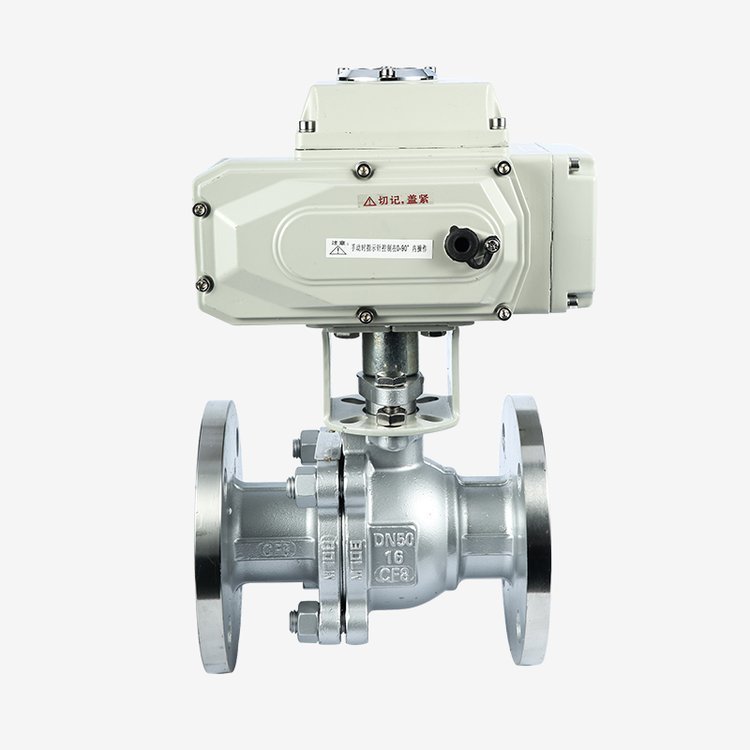

产品名称:电动球阀Q941F-16P DN150(智能一体化)[ 2023-11-06 ]
一、电动球阀Q941F-16P DN150(智能一体化)产品介绍
Q941F-16P电动球阀采用一体化结构,有输入控制信号(4~20mA DC或1~5V DC)及单相电源即可控制运转,具有功能强、体积小、轻便宜人、性能可靠、配套...是由电动机通过减速器,将多圈回转运动转变为部分回转运动(90°±5%)。具有启闭平稳,输出扭矩大;大大减轻操作人员的劳动强度,特别适应于高压、大口...不锈钢电动球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。它的结构简单,密封性好。该产品 广泛应用于食品、环保、轻工、石油、造纸、化工、电力等行业的自动化流体控制系统中。
二、电动球阀Q941F-16P DN150(智能一体化)产品特点
(1)流体阻力小、流体阻力也相当小。
(2)止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。
(3)阀座密封性能好,结构易于密封。
(4)阀杆密封可靠,阀杆的填料密封不易破坏。
(5)具有良好的自润滑性,与球体的摩擦损失小,球阀的使用寿命长。
(6)下装式阀杆和阀杆头部凸阶防止阀杆喷出,形成金属接触,确保阀杆密封。
三、电动球阀Q941F-16P DN150(智能一体化)产品订货须知
①产品名称与型号②电口径③是否带附件以便我们的为您正确选型。若已经由设计单位选定公司的电动球阀型号,请按电动法兰球阀型号直接向我司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的湖泉阀门专家为您审核把关,电源电压:DC24V、DC220V、AC110V、AC220V、AC380V介质类型、温度、压力 控制类型:开关型、无源触点型、阀位信号反馈型、智智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V 。
Q941F-16 |
通径DN |
L |
D |
K |
D1 |
n-Φd |
b |
f |
H |
W |
mm |
in |
15 |
1/2″ |
130 |
95 |
65 |
46 |
4-Φ14 |
14 |
2 |
190 |
196 |
20 |
3/4″ |
140 |
105 |
75 |
56 |
4-Φ14 |
16 |
2 |
195 |
196 |
25 |
1″ |
150 |
115 |
85 |
65 |
4-Φ14 |
16 |
2 |
210 |
196 |
32 |
1 1/4″ |
165 |
135 |
100 |
76 |
4-Φ18 |
18 |
3 |
220 |
196 |
40 |
1 1/2″ |
180 |
145 |
110 |
84 |
4-Φ18 |
18 |
3 |
230 |
196 |
50 |
2″ |
200 |
160 |
125 |
99 |
4-Φ18 |
20 |
3 |
265 |
196 |
65 |
2 1/2″ |
220 |
180 |
145 |
118 |
4-Φ18 |
20 |
3 |
300 |
255 |
80 |
3″ |
250 |
195 |
160 |
132 |
8-Φ18 |
20 |
3 |
325 |
255 |
100 |
4″ |
280 |
215 |
180 |
156 |
8-Φ18 |
22 |
3 |
350 |
255 |
125 |
5″ |
320 |
245 |
210 |
184 |
8-Φ18 |
22 |
3 |
375 |
255 |
150 |
6″ |
360 |
280 |
240 |
211 |
8-Φ22 |
24 |
3 |
420 |
255 |
200 |
8″ |
400 |
335 |
295 |
266 |
12-Φ22 |
24 |
3 |
460 |
255 |
