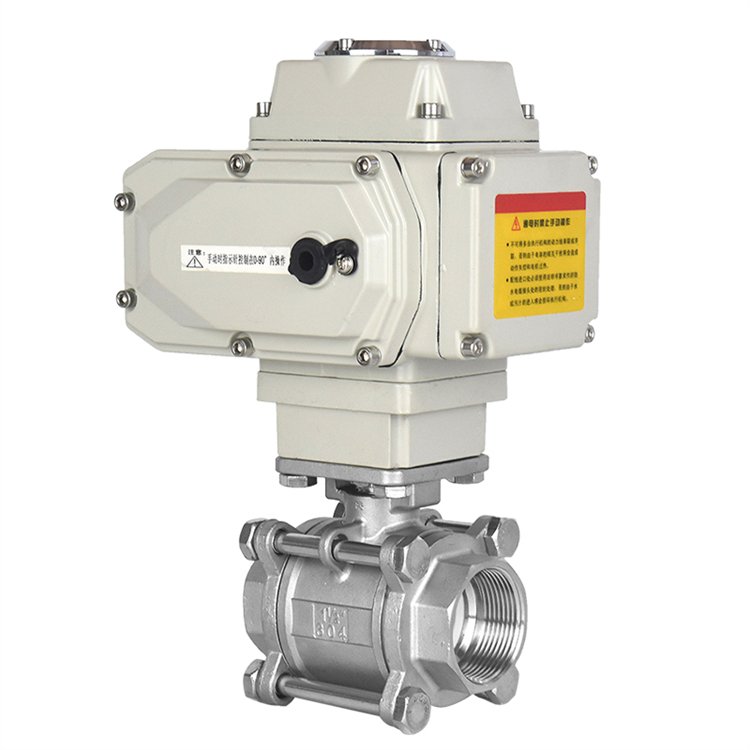

产品名称:电动球阀Q911F-16P DN20调节型4-20mA电压220V[ 2024-08-30 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、Q911F-16P电动丝扣球阀产品概述

    上海电动丝扣球阀(又称电动内螺纹球阀)就是指螺母和管接头上为螺纹状的球阀,采用直连的方式,将电动执行机构与丝扣球阀连接组合而成。电动丝扣球阀一般比较小,口径在DN50以下的比较常见,因为与阀门连接的管道很难开螺纹,所以一般超过这个尺寸都不适合使用。电动内螺纹球阀选用不同的材质,可分别适用于多种介质,可在压力为PN1.0~4.0MPa,工作温度为 -29~300℃的各种管路上,做两位切断或调节使用。具有连接简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

    二、螺纹连接电动球阀主要技术指标

    1、调节(给定)输入信号:4~20mA;输入电阻150Ω。
    2、位反信号输出:4~20mA;输出负载电阻≤750Ω。
    3、灵敏度:0.05%。
    4、死区值:0~4%。
    5、定位误差:≤±0.5%(与机械机构有关)。
    6、阻尼特性:死区值大于0.5%,无振荡。
    7、迟滞:不大于0.2S。
    8、工作电源:AC220V±10%。
    9、电机驱动电流:长期工作不大于1.5A。
    10、电气限位范围关限位:0~100%开限位0~100%
    11、显示:0.5级。
    12、工作环境温度:-25~70℃。
    13、环境湿度:≤95%RH。

    三、电动螺纹球阀的安装与维护

    1、电动球阀在关闭状态下,阀体内部依旧存在受压流体;
    2、维修前,解除管线压力并使阀门处于打开位置;
    3、维修前,断开电源或气源;
    4、维修前,将执行机构与支架脱离;
    5、必须先查明电动调节球阀上、下游管道确已卸除压力后,才能进行拆卸分解操作;
    6、分解及再装配时必须小心防止损伤零件的密封面,特别是非金属零件,取出O型圈时宜使用专用工具;
    7、装配时螺栓必须对称、逐步、均匀地拧紧;
    8、清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气)等均相容。工作介质为燃气时,可用汽油(GB484-89)清洗金属零件。非金属零件用纯净水或酒精清洗;
    9、分解下来的单个零件可以用浸洗方式清洗。尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布(为避免纤维脱落粘附在零件上)擦洗。Q911F电动球阀清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等;
    10、非金属零件清洗后应立即从清洗剂中取出,不得长时间浸泡;
    11、清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布擦)进行装配,但不得长时间搁置,否则会生锈、被灰尘污染;
    12、新零件在装配前也需清洗干净;
    13、使用润滑脂润滑。润滑脂应与球阀金属材料、橡胶件、塑料件及工作介质均相容。工作介质为燃气时,可用例如特221润滑脂。在密封件安装槽的表面上涂一薄层润滑脂,在橡胶密封件上涂一薄层润滑脂,阀杆的密封面及摩擦面上涂一薄层润滑脂;
    14、装配时应不允许有金属碎屑、纤维、油脂(规定使用的除外)灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔。





  • 电动球阀Q911F-16P DN20调节型4-20mA电压220V
