一、Q941F-16C DN100 电动比例球阀产品介绍

Q941F电动浮动球阀采用软密封结构，设计有工作密封和检修密封，操作力矩小，密封比压适中，密封可靠，动作灵敏，液动控制易于实现自动控制，使用寿命长，球阀的压力温度额定值不仅与壳体材料有关，而且更多地与阀座、填料及垫片等密封件材料有联系。密封件可以是高分子材料、石棉或橡胶，密封件材料的选择取决于阀门所输送的介质成分、工作温度、工作压力和流速。广泛使用于石油、化工、冶金、造纸、制药、电镀等行业。

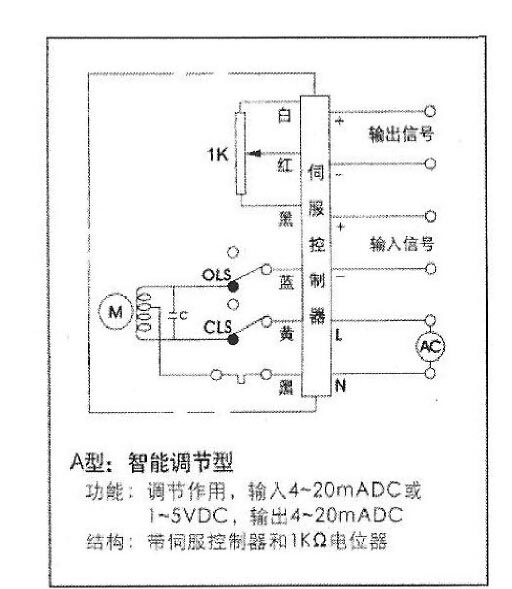

二、Q941F-16C DN100 电动比例球阀接线图

三、Q941F-16C DN100 电动比例球阀执行机构调试方法

1、将电动执行机构正确安装在阀体上，确认手动运行正常

2、参照《产品说明书》关于电动阀门整机调试的要求对电动执行机构的零位（4mA）位置对应阀门全关位）、满位（20mA位置，对应阀门全开位）、电气限位（关限位CLS、开限位OLS)、机械限位进行正确调试，并符合如图要求。

注：①出厂调试执行机构零位、满位之间形成为90°以保证执行机构按控制信号控制阀门实现全开或全关、在零位和满位位置两个电气限位开关并不动作（两个限位开关动作位置距零位或满位1-1.5°）。如控制信号或伺服控制器失常限位开关即可切断电源实现电气保护、只有当电气限位失灵时机械限位保护才投入工作。

②BR系列所有规格调节型的电位器均已考虑在配阀调试时限位开关位置可能的变动导致电位器工作区偏移的情况、一般禁止用户调整电位器。

3、按伺服控制器面板上的标示（如图）正确接入电源、此时绿色电源指示灯亮，以下可以进行伺服控制器的各项调试。

四、Q941F-16C DN100 电动比例球阀执行机构与阀门的安装

1、手动转动阀门，检查无异常情况，并使阀门处于全闭位置

2、将支架固定在阀门上

3、将联轴器的一端套在阀门芯轴上

4、用手柄驱动电动执行机构至全闭位置（指针正指SHUT处零开度刻度线处），将输出轴插入联轴器四方孔内

5、紧固支架与电动执行机构和阀体捡的连接螺栓

6、用手柄驱动执行机构，确认运行平稳、无偏心、无歪斜、检查阀门在执行机构开度计指示范围能否实现全闭或全开

注：用力不可过猛，否则会导致执行机构超程运行而造成损坏
