产品名称：烟气三通电动调节阀[ 2021-01-21 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、烟气三通电动调节阀产品介绍

上海湖泉阀门有限公司烟气电动三通分（合）流调节阀采用双阀芯上下导向结构，配用气动执行机构或者电动执行机构机构，阀体为三通结构，即一进两出（分流型），两进一出（合流型），从而达到流体混合升温或降温，或流体不等量分流，满足不同工矿的使用要求。该阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性和维修方便等优点。可用于各种不同的工作条件，特别适用于石油工业热交换器的温度控制系统和其他的各行业的自动化控制系统。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有 PN1.6、4.0 6.4；阀体口径范围 DN20-DN300；适用流体温度-150℃-+560℃范围内多种档次；泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级；流量特性有直线、等百分比。多种规格可供选择。湖泉阀门烟气三通电动调节阀采用模块化设计，可采用不同组合、配用各种附件。上海湖泉烟气三通电动调节阀由PS系列和3810系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。三通调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。

二、烟气三通电动调节阀产品工作原理

上海湖泉阀门三通电动调节阀有3个出入口与管道相连，相当于两台单座阀合成一体。按作用方式分为三通合流调节阀和三通分流调节阀两种。合流调节阀是两种流体通过阀加以混合，例如两种不同温度的流体通过阀混合温度介于前两者之间的流体。这种阀有两个进口和一个出口。分流调节阀是把一种流体通过阀后分成两路，当阀在关闭一个出口的同时就打开了另一个出口，这种阀有一个入口和两个出口。

三、烟气三通电动调节阀产品结构特点

1、上海湖泉电动三通调节阀的分流调节阀工作时，一个通路处全关，另一个通路在全开的位置，关闭时受力与单座阀相似。
2、湖泉阀门三通调节阀是由单、双座阀改型而成，并利用阀芯自身导向，更换气开气闭时，必须更换执行机构。
3、由于小口径不平衡力小，当DN≤80时，合流调节阀可以用于分流场合。
4、上海湖泉三通电动调节阀阀芯与套筒阀的套筒一样，其节流面积又开打窗口和打小孔两种，后者有降低噪声、减少共振的功能。三通调节阀中的合流调节阀和分流调节阀的阀芯位置: 合流调节阀和分流调节阀芯位置不一样，合流调节阀的阀芯位于两阀座之内，分流阀的阀芯位于两阀座之外，这样设计阀芯，可以使流动方向将阀芯处于流开状态，合流调节阀能稳定操作。所以，一般而言，合流调节阀应用于合流的场合，分流调节阀应用于分流的场合。

四、烟气三通电动调节阀产品技术参数

公称通径mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流	25	32	40	50	65	80	100	125	150	200	250	300
阀座通径mm		26	32	40	50	65	80	100	125	150	200	250	300
额定流量系数kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1260
	分流	8.5	13	21	34	53	85	135	210	340	535	800	1260
公称压力(MPa)		0.6,1.6， 2.5， 4.0， 6.4
行程(mm)		16		25		40			60			100
流量特性		直线
工作温度℃		-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰尺寸		符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式		三通双座铸造球型阀
上阀盖型式		普通式（常温），散热片式（中温），长颈式（低温）
配用电动执行机构型号	PSL	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	361L	361LSA-20		361LSB-30		361LSB-50			361LSC-65			361LSC-99
	防爆型	361LXA-20		361LXB-30		361LXB-50

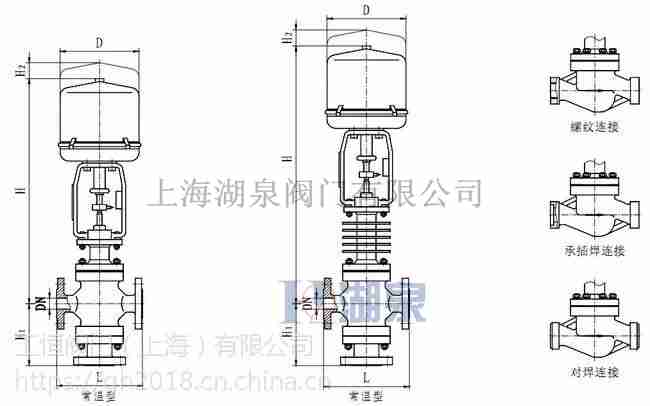

五、烟气三通电动调节阀产品外形尺寸

公称通径(mm)			25	32	40	50	65	80	100	125	150	200	250	300
L(mm)	PN1.6MPa		185	200	220	250	275	300	350	410	450	550	640	740
	PN4.0MPa		190	210	230	255	285	310	355	425	460	560	660	760
	PN6.4MPa		200	210	235	265	295	320	370	440	475	570	670	770
H1(mm)	PN1.6MPa		140	150	160	180	200	220	220	256	278	322	465	580
	PN4.0MPa		150	160	170	190	220	232	256	295	313	372	474	585
	PN6.4MPa		160	170	180	200	220	242	266	300	318	382	474	585
配PSL	H(mm)	普通型	775	781	775	790	819	820	810	917	927	947	1252	1545
	H(mm)	散热片型	905	911	905	920	766	983	973	1116	1126	1144	1805	1825
	D(mm)		176
	重量(KG)		61.5	64.5	69.5	76.5	109	132	164	207	267	395	430	480
配361L	H(mm)	普通型	538	544	660	675	744	745	735	972	982	1027	1204	1265
	H(mm)	散热片型	668	674	790	805	691	908	898	1171	1181	1224	1440	1502
	D(mm)		225							310
	重量(KG)		69	72	85	92	124	147	179	260	320	448	627	780
