产品名称:ZDLP-64C-DN100导热油电动调节阀[ 2022-08-04 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、ZDLP-64C-DN100导热油电动调节阀产品介绍

    ZDLP系列电动调节阀,由直行程电动执行器和精小型套筒阀组成。该产品与伺服放大器组合接受统一的4-20mA或0-10mA·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。该产品允许压差大,稳定性好,工作时不易产生振动等优点,适用性也很强,该电动调节阀产品广泛地应用于电力、冶金、石油、化工、轻工等行业的自动控制系统。

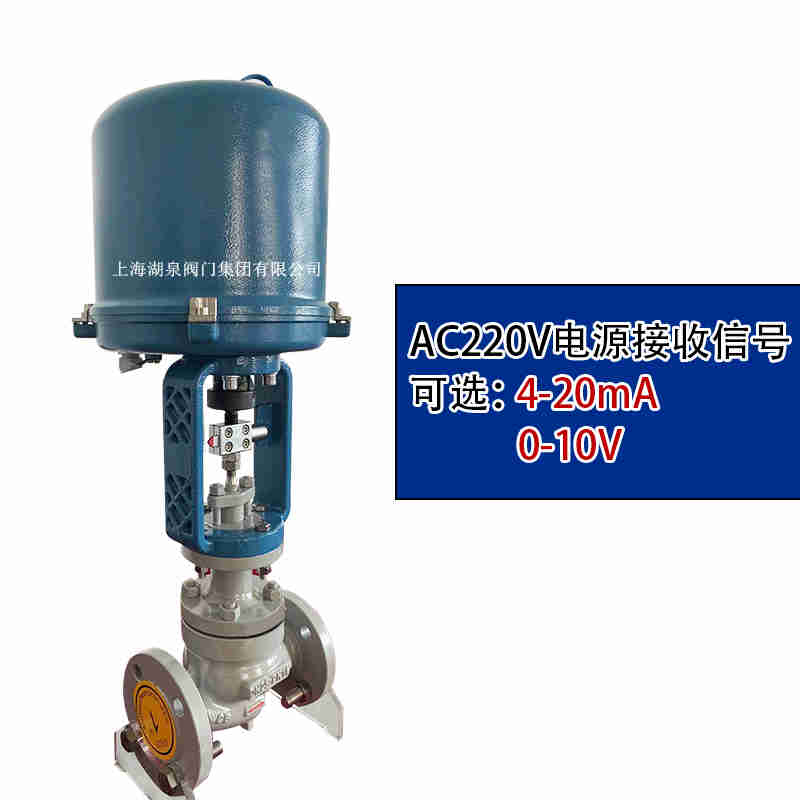

    ZDLP-64C-DN100导热油电动调节阀

    二、ZDLP-64C-DN100导热油电动调节阀特点

    1、伺服放大器采用深度动态负反馈,它可以提高自动调节精度。
    2、电动操作器有多种形式,可适用于4~20mA.DC或0~10mA.DC。
    3、可直接由电流信号控制阀门开度,无需伺服放大器。
    4、波纹管密封型调节阀对移动的阀杆形成完全的密封,堵绝流体外漏。
    5、阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30。
    6、可调节范围大,固有可调比为50,流量特性有直线和等百分比。
    7、设有上、下方的均压孔,不平衡力小,阀稳定性好,套筒互换性强,使用压差大。
    8、它采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。

    三、ZDLP-64C-DN100导热油电动调节阀主要性能

    泄漏量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级;软阀座:小于阀额定容量的0.0000001,符合ANSI B16.104-1976VI级;回    差:配DKZ执行机构为1.5%;配361L执行机构为2%;配SKZ执行机构为1%;配PSL执行机构为1%基本误差:配DKZ执行机构为±2.5%;配361L执行机构为±2%;配SKZ执行机构为±1.5%;配PSL执行机构为±1%,本页面数据说明仅供参考,如需详细了解请来电咨询!

     一、订货须知:尊敬的用户您好:如果在您确定要使用本公司产品之前,请一定要与我们的销售人员核对好以下几点的产品参数。1、产品名称与型号,2、阀门的口径,3、阀门使用的管道压力,4、阀门的主体材质,5、工况的使用温度,是否带附件以便我们 为您正确选型。
    二、若已经由设计单位选定型号,请按相关型号直接向我们销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上海湖泉的技术人员免费为您审核把关。
  • 四、ZDLP-64C-DN100导热油电动调节阀主要外形及连接尺寸

    产品特点 阀体参数
    结构优越:等截面低流阻流道,额定流量系数大 公称压力  PN10、PN16、PN40、PN64
    调节性好:可调范围大,流量特性可选等百分比或线性 连接方式  法兰式、(特制:焊接式)
    密封性好:可选择软密封、波纹管密封,提高密封性能 阀体材质  WCB、SS304、SS316、SS316L
    应用普遍:多种阀座结构、散热片,适应不同压差温度 阀芯材质  SS、SS304、SS316、SS316L、司太莱堆焊
    技术参数 密封材料  PTFE、硬密封、特殊高温材料
    作用方式  电开式、电关式 波 纹 管  SS、SS304、SS316
    阀座结构  P单座 填    料  聚四氟乙烯、柔性石墨
    流量特性  等百分比、线性 推    杆  衬套2Cr13
    可调范围  50:1 垫    片  橡胶石棉板、1Cr18Ni9Ti 石棉缠绕垫片
    密封等级  Ⅲ、Ⅳ、Ⅴ、Ⅵ 法兰标准  GB9113-88、JB/T79-94、GB2555-81
    基本误差  ±2.5% 特制法兰  ANSI、JIS、DIN
    环境温度  -30℃~+70℃(防爆型:-20℃~+60℃) 流体温度   C3组-20℃~200℃
    输入信号  4~20mA DC、0~10V DC C4组-40℃~250℃
    输出信号  4~20mA DC、0~10V DC C5组-40℃~450℃
    电源电压  AC220V50HZ;380V.AC 50Hz 24AC/DC C7组-60℃~450℃

    公称通径DN L(mm) A H(mm) H1(mm)
    PN16 PN40 PN64 普通型 热片型
    25 184 197 230 230 460 668 819 75
    40 222 235 260 684 835 95
    50 254 267 300 684 835 98
    80 295 317 380 230 530 785 946 130
    100 350 368 430 795 946 156
    150 480 473 550 260 630 945 1160 208
    200 600 615 650 945 1160 250
    250 650 670 690 1050 1320 265


    公称通径
    DN(mm)
    L H1 H D 质量Kg
    PN(MPa) 常温 中温 PN1.6MPa PN4.0,6.4MPa
    1.6 4.0 6.4 常温 中温
    G3/4"   75 75 30 467 504 225   12 14
    20   180 190 50 587 697 225   25 28
    25 185 190 200 115 556 698 225 24 28 31
    32 200 210 210 120 562 713 225 26 29 32
    40 220 230 235 130 609 760 255 36 45 49
    50 250 255 265 145 627 775 255 39 49 53
    65 275 285 295 180 791 954 255 57 76 84
    80 300 310 320 195 796 959 255 72 95 105
    100 350 355 370 200 800 963 310 85 109 120
    125 410 425 440 245 1042 1254 310 150 175 190
    150 450 460 475 255 1052 1264 310 187 231 251
    200 550 560 570 295 1087 1299 310 242 365 395
