一、dn15/20/25/40/50/80电动闸阀详细介绍

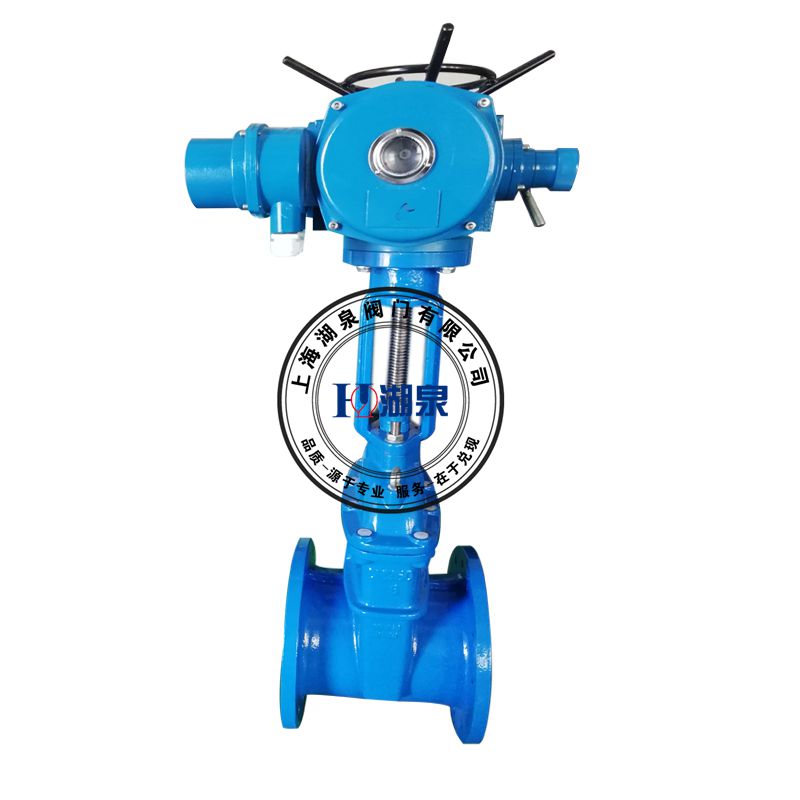

上海湖泉dn15/20/25/40/50/80电动闸阀由多回转电动执行器和闸阀组成，实现远程控制阀门的打开或关闭，它工作以电力为能源，通过电能带动电机正反转起闭阀门，它通径范围：DN50~DN800，使用温度：≤ 100℃主要适用于石油、化工、水力、火力电站各种系统的管路上，也应用于污水、造纸、化工、煤炭、造纸行业等领域。

二、dn15/20/25/40/50/80电动闸阀特点

1、响应灵敏，安全可靠，并能控制其流量的装置。
2、结构紧凑、道流畅，流阻系数小。
3、闸板和阀座的密封面采用不同硬度的硬质合金堆焊而成，密封可靠、硬度高、寿命长。
4、阀杆经调质及表面氮化处理，有良好的耐磨性、抗腐蚀性。
5、密封面采用不锈钢和硬质合金，使用寿命长。
6、采用柔性石墨填料板、密封可靠、操作轻便灵活。
7、广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。

三、dn15/20/25/40/50/80电动闸阀制造标准

1．设计制造按GB/T 12234-89
2、结构长度按GB/T 12221-89
3、法兰连接尺寸按：JB/T 79-94
4、阀门检查和试验按GB/T 13927-92

四、dn15/20/25/40/50/80电动闸阀主要标准

（1）GB12232-89〈〈通用阀门  法兰连接铁制闸阀〉〉
（2）GB12234-89〈〈通用阀门  法兰和对焊连接钢制闸阀〉〉
（3）JB/T53162-94〈〈闸阀  产品质量分等〉〉
（4）JB/Z243-85〈〈闸阀  静压寿命试验规程〉〉JB/T82.2-94

五、dn15/20/25/40/50/80电动闸阀的安装

（1）应直立安装，即阀杆处于垂直的位置，手轮在顶部。
（2）带传动机构的闸阀（如齿轮传动，电动等）均应按产品使用说明的规定安装。
（3）电轮传动机构不允许作起吊用，并严禁碰撞。

六、dn15/20/25/40/50/80电动闸阀主要零部件材料

阀体阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2
零件名称	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2
闸板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2
阀杆	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12Mo2Ti	00Cr17Ni14Mo2
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE
压盖	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti

七、dn15/20/25/40/50/80电动闸阀主要外形连接尺寸

公称压力PN(MPa)	公称通径DN(mm)	标准值							参考值			电装型号
公称压力PN(MPa)	公称通径DN(mm)	L	D	D1	D2	b	f	n-φd	L1	H	质量(kg)	电装型号
1.6	50	250	160	125	100	16	3	4-φ18	590	678	90	DZWl0A
	65	265	180	145	120	18	3	4-φ18	590	693	96	DZWl5A
	80	280	195	160	135	20	3	8-φ18	590	755	108	DZW20A
	100	300	215	180	155	20	3	8-φ18	590	820	126	DZW20A
	150	350	280	240	210	24	3	8-φ23	590	994	199	DZW20A
	200	400	335	295	265	26	3	12-φ23	590	1138	254	DZW30A
	250	450	405	355	320	30	3	12-φ25	810	1409	310	DZW45A
	300	500	460	410	375	30	4	12-φ25	810	1588	391	DZW60
	350	550	520	470	435	34	4	16-φ25	830	1755	729	DZW90
	400	600	580	525	485	36	4	16-φ30	830	1902	992	DZWl20
	450	650	640	585	545	40	4	20-φ30	870	214l	1168	DZWl80
	500	700	705	650	608	44	4	20-φ34	870	2276	1222	DZW250
	600	800	840	770	718	48	5	20-φ41	870	2474	1376	DZW250
2.5	50	250	160	125	100	20	3	4-φ18	590	678	95	DZWl0A
	65	265	180	145	120	22	3	4-φ18	590	693	99	DZWl5A
	80	280	195	160	135	22	3	8-φ18	590	755	113	DZW20A
	100	300	230	190	160	24	3	8-φ23	590	820	132	DZW20A
	150	350	300	250	218	30	3	8-φ25	590	934	206	DZW30A
	200	400	360	310	278	34	3	12-φ25	590	1138	257	DZW30A
	250	450	425	370	332	36	3	12-φ30	810	1409	317	DZW45A
	300	500	485	430	390	40	4	16-φ30	810	1588	412	DZW60A
	350	550	550	490	448	44	4	16-φ34	830	1750	750	DZW90
	400	600	610	550	505	48	4	16-φ34	830	1902	1042	DZWl20
	450	650	660	600	555	50	4	20-φ34	870	2141	1275	DZWl20
