一、配水闸阀电动配水闸阀产品说明

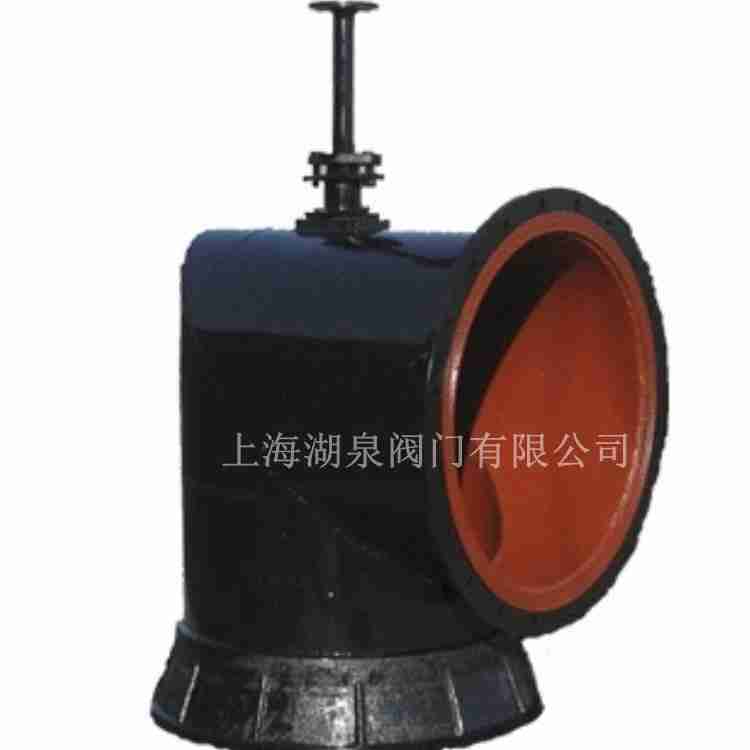

上海湖泉阀门有限公司PZ-1配水闸阀是直角式闸阀，可承受0.1MPa的压力。主要用于矿山井下各吸水井配水，也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质，水温不大于80度。配水闸门根据工作方式分为手动(PZ-1型)和电动(PZ-TT)。正轩供应配水闸阀 PZ型配水闸阀配水闸阀，上海湖泉阀门PZ-1配水闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关,不能作调节和节流。配水闸门闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以保证密封面的密封性。闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀亦叫明杆闸阀。通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动,也就是将操作转矩变为操作推力。

二、配水闸阀电动配水闸阀产品工作原理

1、配水闸阀电动配水闸阀产品通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力；
2、配水闸阀电动配水闸阀产品开启阀门时，当闸板提升高度等于阀门通径的1:1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的；
3、配水闸阀电动配水闸阀产品实际使用时，配水闸阀是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。

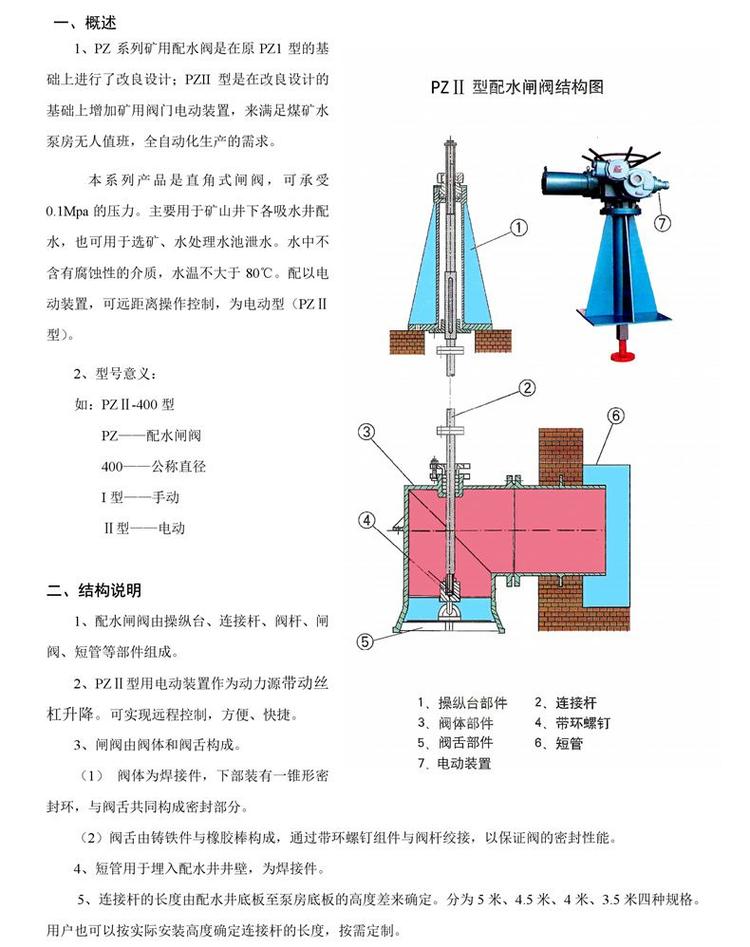

矿用配水闸阀由操纵台、连接杆、阀杆、闸阀、短管等部件组成。
PXWII型用小型电动机作为动力源替代人工操作，方便、快捷。
由阀体和阀瓣构成。
（1）闸体为焊接件，下部装有一锥形密封环，与阀瓣共同构成密封部分。
（2）阀瓣由焊接件与橡胶垫构成，通过带环螺钉组件与阀杆绞接，以保证阀的密封性能。
4、短管用于埋入配水井井壁，为焊接件。
5、连接杆的长度由配水井底板至泵房底板的高度差来确定。分为5米、4.5米、4米、3.5米四种规格。

三、配水闸阀电动配水闸阀产品技术参数

型号		PZI-400	PZI-500	PZI-600	PZI-800	PZI-1000
公称直径（毫米）		400	500	600	800	1000
介质		水
介质温度		常温
操作行程（毫米）		216	216	290	290	314
压力（公斤力/厘米2）	工作压力	1
	试验压力	2.5
操纵方式		手动操作
制造工艺		铸造/焊接
重量（公斤）	带法兰短管	370	450	637	851	1431
	不带法兰短管	289	345	494	656	1122
备注	PZ1-800、PZ1-1000、PZ1-1200为直角钢板焊接铸造组合形式

四、配水闸阀电动配水闸阀产品安装

1、配水闸阀电动配水闸阀产品在存放期间，操纵台丝杠应涂以防锈油脂，避免日晒雨淋。阀门部件应避免沾染油脂，防止橡胶老化。
2、配水闸阀电动配水闸阀在灌注井壁时，预留短管孔和支撑阀闸的槽钢孔，泵房地面预留操纵台基础孔。
3、配水闸阀电动配水闸阀连接阀闸和短管的法兰（中间加橡胶垫），把短管穿入预留孔中，借阀闸的外露阀杆找好垂直度，固定支撑槽钢。
4、配水闸阀电动配水闸阀操纵台就位后，按说明书要求尺寸提升丝杠。
5、核对阀杆至丝杠间的连接杆长度，装上连接杆，再校对一下垂直度，把操纵台和短管固定。
6、配水闸阀电动配水闸阀卸下阀杆端部的卡环，检查整个机构操作是否灵活。

五、配水闸阀电动配水闸阀产品安装尺寸

通径/DN	Dg	D	D1	D2	D3	D4	d	φ	H1	H2	h1	h2	h3	h4	a1	a2	b1	b2	C	C1	C2	n×d	2×d1	n×d2	u×d3
PZI-400	400	540	495	535	85	120	35	500	750	988	250	462	723	1250	300	300	400	400	410	190	70	419	215	417	1623
PZI-500	500	640	600	640	85	120	35	600	750	988	300	512	673	1250	300	300	400	400	470	230	70	419	215	417	1623
PZI-600	600	760	705	755	100	136	42	600	750	1065	350	602	968	1250	300	300	400	400	520	360	80	419	219	617	2025
PZI-800	800	960	920	975	100	135	42	600	750	1065	450	702	868	1250	300	300	400	400	625	360	80	419	219	617	2430
PZI-1000	1000	1160	1120	1175	115	160	50	700	900	1265	550	842	1119	1500	400	400	500	500	720	450	100	419	219	622	28
