一、高压电动闸阀（Z941Y，Z941W，Z961Y/H，Z940H）产品介绍

上海湖泉阀门有限公司的高压电动闸阀（Z941Y，Z941W，Z961Y/H，Z940H）是由高准度电动执行器与高压闸阀组成。采用法兰或者焊接式连接，属整体直通铸造(锻造)阀，主要应用于压力为PN25.0MPa以内的水、蒸汽、油品、过热蒸汽的管道上，中部采用阀盖连接，在高温高压工况下具有良好的密封性能。电动高压闸阀密封面上层堆焊硬质合金，其加工后的金属层≥3mm，使用时间长。被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该电动阀阀阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长。

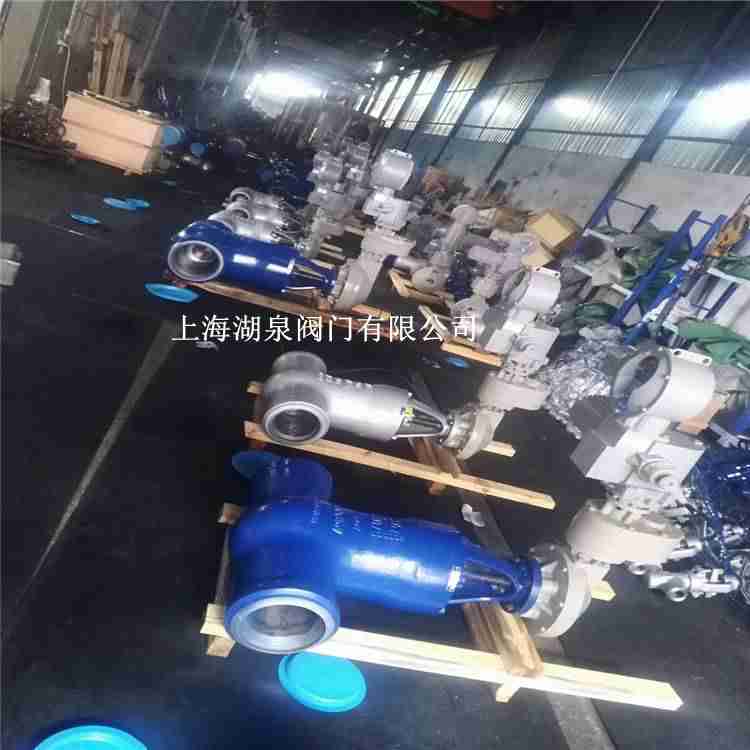

高压电动闸阀

二、高压电动闸阀（Z941Y，Z941W，Z961Y/H，Z940H）产品特点

1、采用压力自紧式密封或阀体、阀盖垫片密封结构，使用安全可靠。
2、阀瓣采用双闸板中间带万向顶结构，能自动调整阀瓣与阀座密封面吻合度，保证阀门的密封.此结构维修方便，节约费用，阀瓣互换性较好。
3、阀瓣、阀座密封面用钴铬钨硬质合金由等离子喷焊而成，密封面硬度高，耐磨擦，抗擦伤，使用寿命长。
4、阀杆用渗氮钢制成，表面氮化处理，硬度高，抗擦伤，耐腐蚀，使用寿命长。
5、电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。
6、阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
7、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
8、采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
9、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
10、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
11、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

三、高压电动闸阀（Z941Y，Z941W，Z961Y/H，Z940H）产品参数

零件名称	材料牌号
阀体	A216WCB	A217WC1	A217WC6	A217WC9
闸板	A216WCB	A217WC1	A217WC6	A217WC9
阀座	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
阀杆	1Cr17Ni2	1Cr17Ni2	SUH600	SUH600
阀杆	1Cr17Ni2	1Cr17Ni2	20Cr1Mo1V1A	20Cr1MoVA
阀盖	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
阀盖	WCB	WC1	WC6	WC9
填料	增强柔性石墨
支架	WCB	WCB	WCB	WCB
支架	WCB	WC1	WC6	WC9
密封环	S软钢(增强柔性石墨)		S软钢	F软钢
空杆螺母	45(ZCuZn25A16Fe3Mn3)
适用温度	≤425℃	≤450℃	≤540℃	≤570℃

公称压力 PN（MPa）	试验压力（MPa）
公称压力 PN（MPa）	壳体	密封（液）	密封（气）	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

型号	公称通径 DN （ mm ）	主要尺寸（ mm ）			重量（ kg ）
型号	公称通径 DN （ mm ）	L	D1	D2	重量（ kg ）
Z960Y-200 Z961Y-200 Z962Y-200	150	650	164	200	420
	175	750	186	223	526
	200	800	200	262	550
	225	850	233	282	595
	250	950	275	325	1210
	300	1200	312	380	2100
Z960Y-250 Z961Y-250 Z962Y-250	150	700	150	200	420
	175	750	175	223	530
	200	800	200	262	560
	225	850	220	282	600
	250	950	265	325	1220
	300	1194	305	380	2120
Z960Y-320 Z961Y-320 Z962Y-320	150	700	150	200	615
	175	750	170	225	680
	200	800	200	262	695
	225	850	207	283	700
	250	950	250	325	1460
	300	1245	265	377	2650
