产品名称：上海湖泉dn80电动闸阀价格[ 2021-08-31 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、上海湖泉dn80电动闸阀价格产品描述

上海湖泉阀门有限公司生产的dn80电动闸阀是一种常见的启闭阀，利用闸板（即启闭件，在闸板中启闭件称为闸板或闸门，闸座称为闸板座）来接通（全开）或截断（全关）管路中的介质。闸板在垂直于闸门座通道中心线的片面作为升降运动，象闸门一样截断管路中的介质，故称做闸阀。该Z941H dn80电动闸阀产品设计制造按国家标准GB12235，结构合理，密封可靠，性能优良，造型美观；具有耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长；阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性；上海湖泉阀门dn80电动闸阀可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要和用户要求；阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用各种压力、温度及介质工况，因此广泛应用于各种场合。

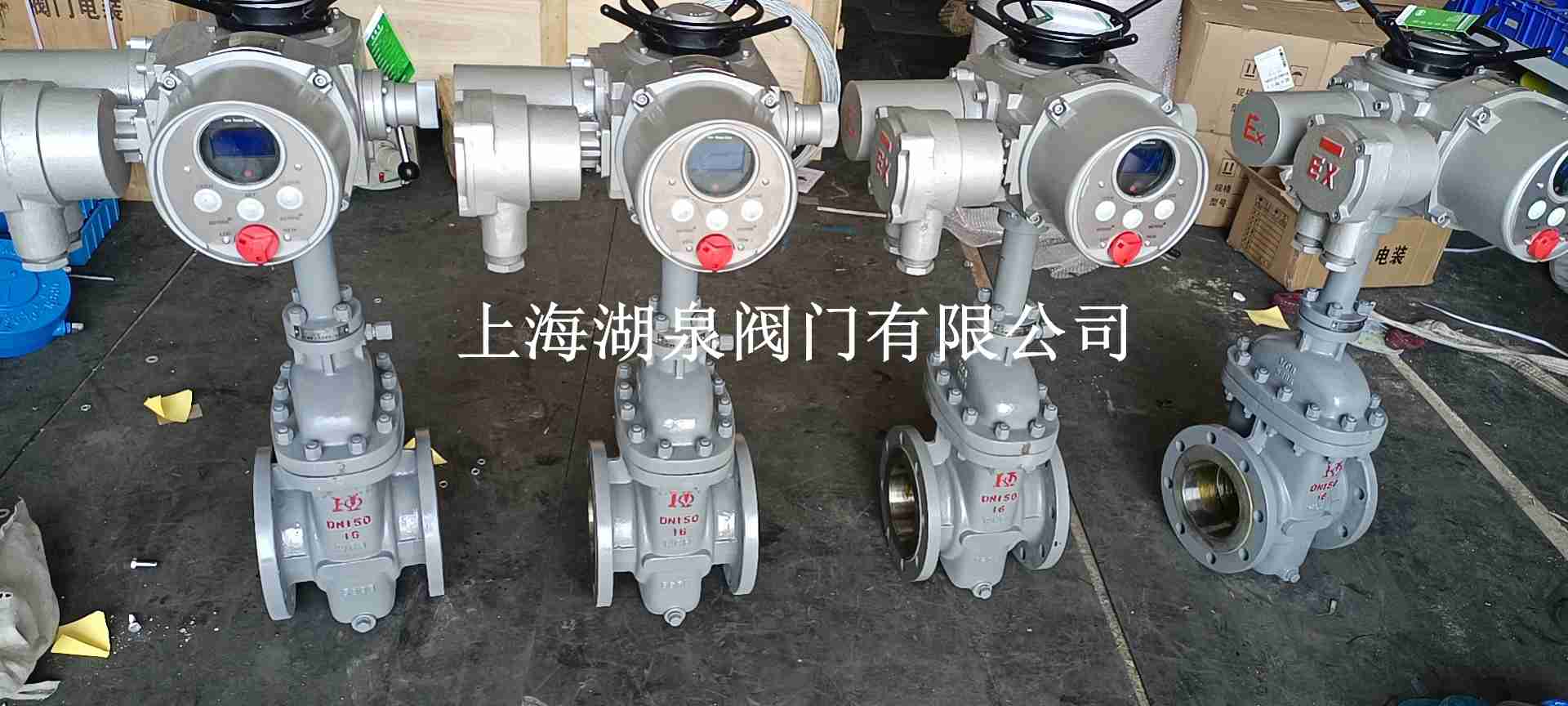

dn80电动闸阀价格

二、上海湖泉dn80电动闸阀价格产品主要性能规范

公称压力（MPa）	试验压力（MPa）
公称压力（MPa）	壳体	密封（液）	密封（气）	上密封
1.6	2.4	1.76	0.6	1.76
2.5	3.8	2.75	0.6	2.75
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.04	0.6	7.04
10.0	15.0	11.0	0.6	11.0
16.0	24.0	17.6	0.6	17.6

三、上海湖泉dn80电动闸阀价格产品适用范围

壳体材料	适用介质	适用温度（℃）
碳素钢（C型）	水、蒸汽、油品	≤425
铬镍钛钢（P型）	硝酸类	≤200
铬镍钼钛钢（R型）	醋酸类	≤200
铬钼钢（I型）	水、蒸汽、油品	≤550

四、上海湖泉dn80电动闸阀价格产品主要连接及外形尺寸（PN16）

公称通径DN（in）	主要外形尺寸及连接尺寸（mm）								电动装置型号
公称通径DN（in）	L	D	D1	D2	b	f	z-Φd	H	电动装置型号
Z940、Z941、Z942
40	200	145	110	85	16	3	4-Φ18	595	ZB15
50	250	160	115	100	16	3	4-Φ18	653	ZB15
65	265	180	145	120	18	3	4-Φ18	665	ZB15
80	280	195	160	135	20	3	8-Φ18	725	ZB15
100	300	215	180	155	20	3	8-Φ18	787	ZB15
125	325	245	210	185	22	3	8-Φ18	806	ZB20
150	350	280	240	210	24	3	8-Φ23	955	ZB20
200	400	335	295	265	26	3	12-Φ23	1105	ZB40
250	450	405	355	320	30	3	12-Φ25	1343	ZB40
300	500	460	410	375	30	3	12-Φ25	1516	ZC45
350	550	520	470	435	34	4	16-Φ25	1678	ZC45
400	600	580	525	485	36	4	16-Φ30	1849	ZC90
450	650	640	585	545	38	4	20-Φ30	1937	ZC90
500	700	705	650	608	42	4	20-Φ34	2234	ZC120
600	800	840	770	718	46	5	20-Φ41	2432	ZC180
700	900	910	840	788	48	5	24-Φ41	2489	ZC250
800	1000	1020	950	898	50	5	24-Φ41	2643	ZC350
900	1100	1125	1050	998	52	5	28-Φ41	2945	ZC500
1000	1200	1255	1170	1110	54	5	28-Φ42	3083	ZC500
1200	1350	1485	1390	1325	56	5	32-Φ48	3382	ZC800
1400	1500	1685	1590	1525	58	5	36-Φ48	3718	ZC1000
