产品名称：dn200智能型plc控制电动闸阀[ 2021-08-31 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、dn200智能型plc控制电动闸阀产品介绍

上海湖泉阀门有限公司dn200智能型plc控制电动闸阀可根据用户的要求配置各种电动执行机构，实现远距离控制及自动控制。具有灵敏、可靠、安装方便等特点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节合截流装置使用。公称压力：1.0～2.5MPa，公称通经：50～600mm，工作温度：0～80℃，适用介质：水、油、气等，根据使用工况的具体要求，电动执行器又有为防爆型与普通型之分；依使用据电压，又可分为AC380V与AC220V；依据动作模式，还可分为调节型与开关型等。一体化电动闸阀z941h-16 DN200 智能型PLC控制电动闸阀一般配套比较简单，采用的是单向的电源，外接电路操作起来非常的简单，一般的电工就可以操作的，电动执行器使用起来也非常的简单。

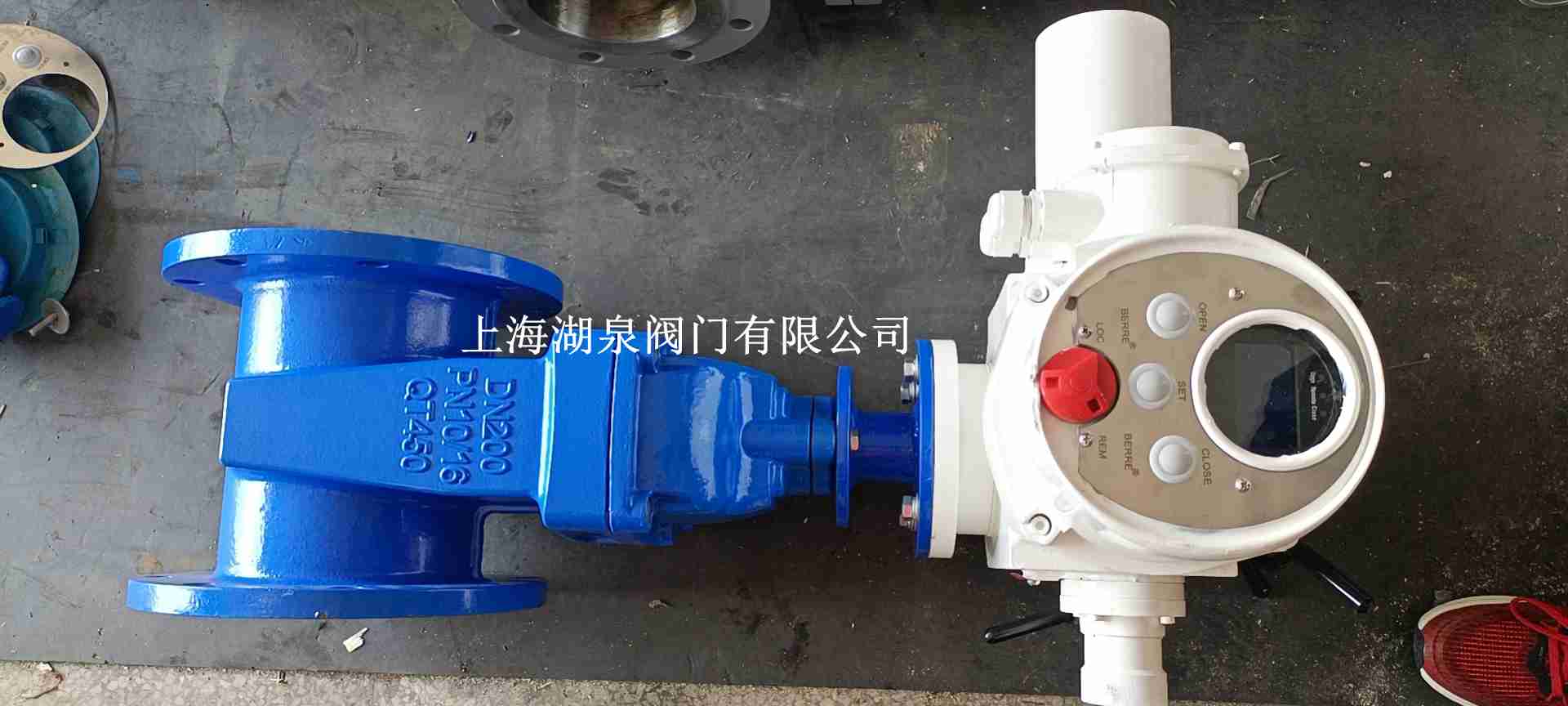

dn200智能型plc控制电动闸阀

二、dn200智能型plc控制电动闸阀产品特点

1、plc控制电动闸阀全采用高清晰LCD数字、全中文及标示符液晶显示屏。
2、相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。
3，缺相保护：具有电源缺相保护功能。
4、控制模式采用4~20mA模拟量信号控制，提供4~20mA信号反馈（可提供特殊量控制）。远方控制信号、反馈信号均与内部实现电气隔离。
5、禁动延时保护：避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。
6、电子互锁保护：在一个指令正在执行且保持有效，再施加另一个反向控制指令时（即两个指令同时存在并有效），此时电动执行器将停执行完个指令后再执行下一个指令。
7、瞬间过力矩保护：当开或关向力矩瞬间被顶开，阀门将停下不动作，即使力矩开关瞬间顶开后闭合，阀门仍不会动作，只有向反向动作一下，即可解除过力矩保护。
8、现场远控切换：现场远控可自由切换，使用户调试、维护方便快捷。
9、.该装置防尘、防水、防轻腐蚀，其防护等级为IP55、IP65(特殊定货)；
10、转矩控制机构动作可靠，调节方便，转矩重复精度高；
11、行程控制机构调节精度和重复度高，开向和关向可配装各2只至4只微动开关；
12、plc控制电动闸阀采用半自动手—电动切换机构，机构简单，工作可靠，操作轻便；
13、采用阀门电动装置用三相异步电机，启动转矩大，转动惯量小；
14、配有机械式阀位指示器。
15、整个系统动作时，各装置间实现实时通信，输入的程序参数通过触摸屏传送给PLC，PLC经过逻辑运算来控制电动阀阀门开度的大小，动作是否完成，由特殊寄存器里的信号反馈到触摸屏中。如果在规定的时间内，执行部件没能完成任务，系统将发出报警信号，提示操作人员系统出现故障，并在触摸屏上显示，同时系统无法进行下一步的工作，直到故障排除。PLC对触摸屏输入的信息进行处理的同时，也为触摸屏的显示提供数据。

三、dn200智能型plc控制电动闸阀产品技术参数

型号		Z941H-16C～160C	Z941Y-16C～160C	Z941W-16P～160P
工作压力（MPa）		1.6～16.0
适用温度（℃）		≤425		≤150
适用介质		水、蒸汽、油品		弱腐蚀性介质
材料	阀体、阀盖	碳素钢		铬镍钛不锈钢
	阀杆	铬不锈钢		铬镍钛不锈钢
	密封面	堆焊铁基合金	堆焊硬基合金	本体材料
	填料	石棉石墨、柔性石墨、聚四氟乙烯
