产品名称:井下电动配水闸阀[ 2021-11-02 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片

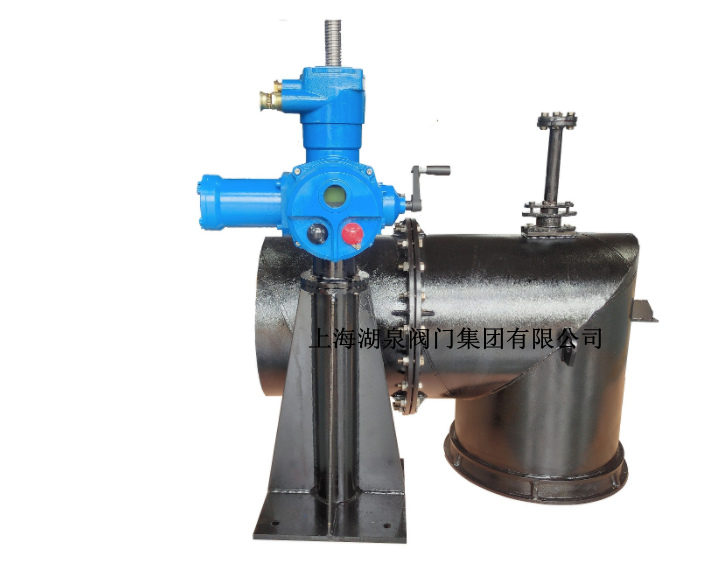

  • 一、井下电动配水闸阀产品介绍

    井下电动配水闸阀具有重量轻、结构简单、操作方便、密封性能好等优点,可供矿山井下水泵房各吸水井配水之用。PZI型配水闸阀是在PZ型的基础上进行的改进设计,该型电动配水闸阀具有重量轻、结构简单、操作方便、密封性能好等优点,可供矿山井下水泵房各吸水井配水之用。配水闸阀由操纵台、连接杆、阀杆、闸阀、短管等部件组成。矿用型电动执行器作为动力源替代人工操作,方便、快捷。3、短管用于埋入配水井井壁,为焊接件。该 电动配水闸阀连接杆的长度由配水井底板至泵房底板的高度差来确定。分为5米、4.5米、4米、3.5米四种规格。用户也可以按实际安装高度确定连接杆的长度,按需定制。
     电动配水闸阀
    型号意义:如PZ—400—II
    PZ——配水闸阀
    400—公称直径
    II—II型(电动)
    型号意义:如:PZWII-600
     PZWII-配水闸阀
     600-公称直径
    井下电动配水闸阀

    二、井下电动配水闸阀产品技术参数

    型号 PZWI-400 PZWI-500 PZWI-600 PZWI-800 PZWI-1000
    公称直径(毫米) 400 500 600 800 1000
    介质
    介质温度 常温
    操作行程(毫米) 216 216 290 290 314
    压力(公斤力/厘米2) 工作压力 1
    试验压力 2.5
    操纵方式 手动操作
    制造工艺 铸造/焊接
    重量(公斤) 带法兰短管 370 450 637 851 1431
    不带法兰短管 289 345 494 656 1122
    备注 PX1-800、PX1-1000、PX1-1200为直角钢板焊接铸造组合形式

    H 5000 4500 4000 3500
    h PZWI 400 3765 3265 2765 2265
    500
    PZWI 600 3497 2997 2497 1997
    800
    PZWI 1000 3100 2600 2100 1600
    PZWI 1200 3040 2540 2040 1540
