产品名称:电动插板阀
[ 2021-11-03 ]
订购热线:
021-64162222
订购传真:
021-62677999
质量稳定:
实行全过程质量监控,细致入微全方位检测!
价格合理:
高效内部成本控制,减少了开支,让利于客户
交货快捷:
先进生产流水线,充足的备货,缩短了交货期!
产品介绍
规格尺寸
结构图片
一

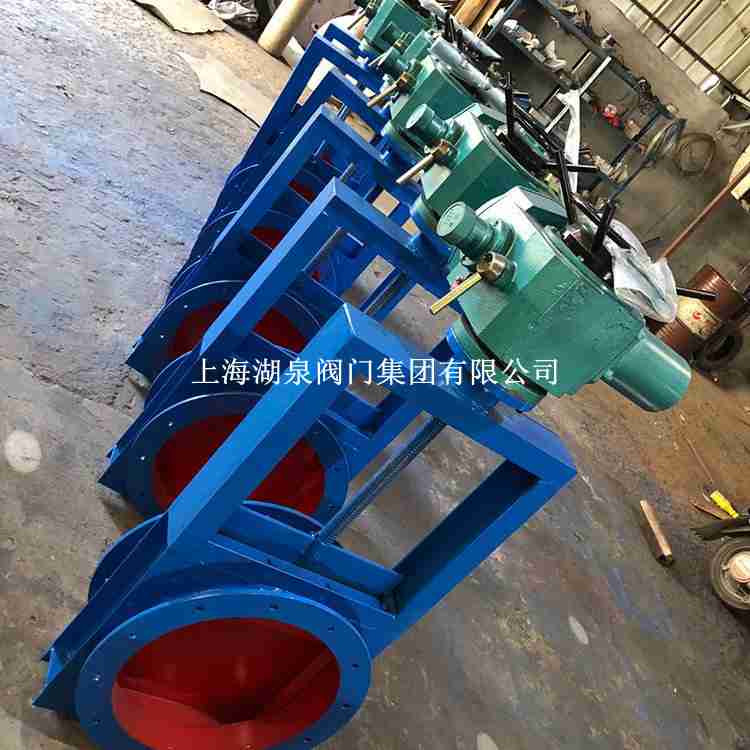

、电动插板阀产品介绍
电动插板阀
是一种闸板与阀座始终紧密接触密封的阀门
启闭件是闸板,闸板的运动方向与流体方向相垂直,电动插板阀闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。它 的闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。闸板有两个密封面,常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式插板阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改变其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板插板阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来使密封面的密封,这是自密封。大部分插板阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,使密封面的密封性。插板阀密封结构可以分软密封、硬密封结构。
二、电动插板阀壳体试验和密封试验
1、电动插板阀的壳体试验和密封试验介质为水(含防腐剂)、煤油或粘度不大于水的其他适宜液体。2、密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92 D级规定。3、密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm3/s计算,没有密封性能要求的不做此项试验。4、用电动、液动、气动装置驱动的插板阀,关闭位置调定后,关闭3次按1和3要求进行壳体和密封试验。5、插板阀清洁度要求按JB/T7748的规定。6、静压寿命试验。7、插板阀静压寿命试验次数按规定,其他技术要按JB/Z 234的规定。
