产品名称：电动插板阀DN600 PN16 碳钢价格[ 2022-09-05 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、电动插板阀DN600 PN16 碳钢价格产品介绍

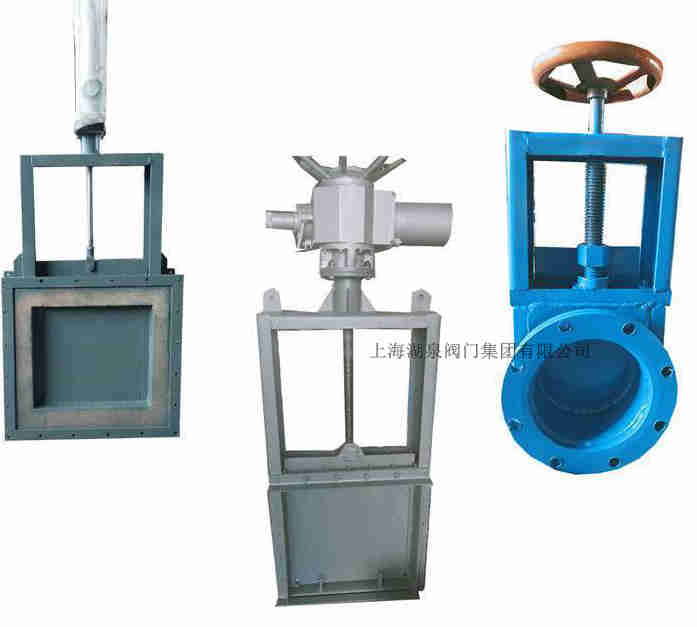

上海湖泉阀门集团有限供公司插板阀厂家做（手动插板阀、气动插板阀、电动插板阀）该设备开启、关闭顺畅、手动式开启关闭轻便、气动式开启关闭迅速、电动式开启关闭运行稳定。
插板阀厂家：我们可以根据粮仓进出口或灰斗出料口尺寸形状，设计定做、免费提供结构图纸、工作原理、参数、等。法兰盘可分（方形、圆形）。外观精致、做工精细。插板阀价格：根据定做尺寸、材质、配置（手动、气动、电动）等。插板阀可以快速报价、报裸价、含税含运费价格、价格合理、出厂价、批发价。主体材料碳钢公称通径 dn600 适用介质灰粉尘密封形式硬密封型标准非标外形中型流动方向单向驱动方式电动零部件及配件阀体压力环境常压工作温度常温类型。

二、电动插板阀DN600 PN16 碳钢价格产品工作原理

插板阀开启关闭是由电机驱动来实现，当想放料时扭动电源开光电机逆时针转动，电机联动丝杆转动，闸板缓缓提起打开放料。当闸板完全打开触碰到行程开关断开电源电机停止转动。当想关闭封料时扭动电源开关反方向，电机顺时针转动。电机联动丝杠转动，闸板缓缓落下关闭闸门起到封料作用。当闸板完全关闭时闸板触碰到行程开关断开电源电机停止转动。插板阀就是这样通过电机完成通过工作。电动插板阀也可以实现时间控制开启关闭。

三、电动插板阀DN600 PN16 碳钢价格产品技术参数

类别	A×A	B×B	C×C	L	H	D0	N-M
单向	200×200	256256	296296	100	820	300	8-M12
	250×250	306306	346346	100	930	340	8-M14
	300300	456456	396396	100	1050	380	8-M14
	400400	456456	496496	100	1140	445	12-M14
	450450	510510	556556	120	1450	530	12-M18
	500500	560560	606606	120	1610	580	16-M18
双向	600600	660660	706706	120	1830	450	16-M18
	700700	770770	820820	140	2130	450	25-M18
	800800	870870	920920	140	2440	450	20-M18
	900900	974974	103601030	160	2660	450	24-M23
	10001000	10741074	11301130	160	2870	450	24-M23
说明	LMD-单向	I-手轮	链条数同M=0.105-113（X是丝杆中心离地面高度）
说明	LMS-双向	II-链轮	距地面小于1.7米用于手轮大于1.7米用链轮

方口（mm）	高度（mm）	孔距（mm）	外径（mm）	圆口（mm）	高度（mm）	孔距（mm）	外径（mm）	螺栓孔（mm）
150	100	200	240	150	160	200	250	8-ф11
180	100	230	280	180	160	240	280	8-ф13
200	100	250	300	200	160	260	300	8-ф13
220	100	270	330	220	160	280	320	8-ф13
240	100	290	340	240	160	300	340	8-ф15
260	100	310	360	260	160	320	360	8-ф15
280	100	330	380	280	160	340	380	8-ф18
300	100	350	400	300	160	360	400	8-ф18
320	100	370	420	320	160	380	440	8-ф18
340	100	390	450	340	160	400	450	8-ф18
400	100	450	500	400	160	460	500	8-ф18
440	100	490	550	440	160	500	560	8-ф18
480	100	540	600	480	160	550	610	16-ф18
500	120	590	640	500	200	590	650	16-ф18
600	120	680	740	600	200	680	750	16-ф18
