一、电动闸阀Z941Y-100I-DN250产品主介绍

Z941Y-16I,Z941Y-25I,Z941Y-40I,Z941Y-64I,Z941Y-100I,Z941Y-160I电动铬钼钢闸阀，铬钼钢电动闸阀，铬钼钢闸阀，铬钼钢高压闸阀，铬钼钢法兰闸阀为电动执行器驱动，弹性楔式单闸板。该型号阀门广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。Z941Y型高温度可达550摄氏度左右。可手动、伞齿轮、正齿轮、气动、电动装置。

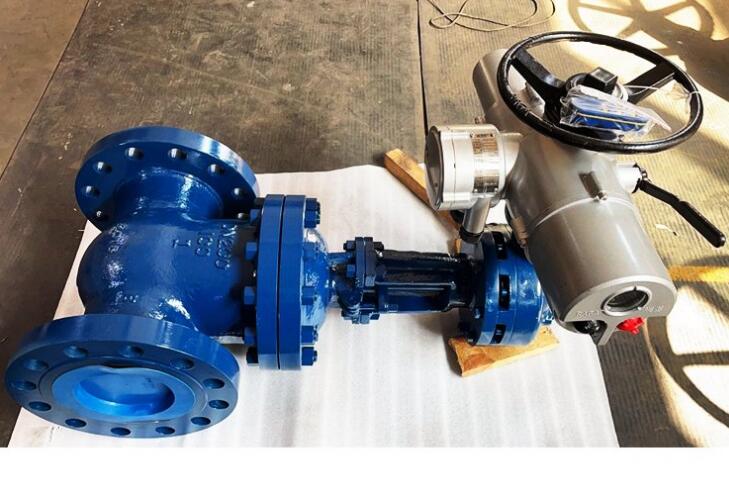

电动闸阀Z941Y-100I-DN250（铬钼钢高温高压）

二、电动闸阀Z941Y-100I-DN250产品主要性能参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z941H-100~200	100~200	10.0~20.0	≤425	水、蒸汽、油品
Z941Y-100~200			≤425	水、蒸汽、油品
Z941Y-100I~200I			≤550	油品、蒸汽
Z941Y-100P~200P			≤150	弱腐蚀性介质
Z941Y-100R~200R			≤200	醋酸类
Z941W-100R	100	10	≤200	酝酿类
Z941W-100I			≤550	油品、蒸汽
Z941W-100P			≤150	弱腐蚀性介质

三、电动闸阀Z941Y-100I-DN250产品零部件材料

型号	材料
	阀体、阀盖、闸板	阀杆	密封面	填料
Z941H-100~200	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石墨
Z941Y-100~200			堆焊硬质合金
Z941Y-100I~200I	铬钼合金钢			柔性石墨
Z941Y-100P~200P	铬镍钛不锈钢			聚四氟乙烯
			本体密封
Z941Y-100R~200R	铬镍钼钛不锈钢		堆焊硬质合金	聚四氟乙烯或柔性石墨
Z941W-100R			本体
Z941W-100I	铬钼合金钢	耐热钢或不锈钢
Z941W-100P	铬镍钛不锈钢

10.0MPa	DN	L	D	D₁	D2	D6	b	n-φd	电装型号Electric Actuator Code	L₁	H	D₀	重量Weight
凹凸法兰 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 100P 100R 100I	40	240	165	125	95	76	26	4-23	DZW10	590	680	365	-
	50	250	195	145	112	88	28	4-25	DZW15	590	810	365	105
	65	280	220	170	138	110	32	8-25	DZW20	590	860	365	120
	80	310	230	180	148	121	34	8-25	DZW20	590	892	365	151
	100	350	265	210	172	150	38	8-30	DZW30	810	1013	470	202
	125	400	310	250	210	176	42	8-34	DZW45	810	1184	470	-
	150	450	350	290	250	204	46	12-34	DZW60	830	1250	550	310
	200	550	430	360	312	260	54	12-41	DZW90	830	1450	550	429
	250	650	500	430	382	313	60	12-41	DZW120	870	1650	320	599
	300	750	585	500	442	364	70	16-48	DZW180	870	1800	320	-
	350	850	655	560	498	422	76	16-54	DZW250	1170	2030	570	1100
	400	950	715	620	558	474	80	16-54	DZW500	1170	2250	570	1519
16.0MPa	40	260	175	125	92	76	32	4-27	DZW15	590	905	365	-
环槽法兰 RTJ Z940H Z940Y Z940W Z941H Z941Y Z941W 160P 160R 160I	50	300	215	165	132	88	36	8-25	DZW20	590	905	365	124
	65	340	245	190	152	110	44	8-30	DZW20	590	968	365	158
	80	390	260	205	168	121	46	8-30	DZW30	590	978	365	196
	100	450	300	240	200	150	48	8-34	DZW60	810	1043	470	249
	125	525	355	285	238	176	60	8-41	DZW90	810	1248	470	413
	150	600	390	318	270	204	66	12-41	DZW120	830	1394	550	528
	200	750	480	400	345	260	78	12-48	DZW120	830	1621	550	819
	250	838	580	485	425	313	88	12-54	DZW180	870	1935	320	-
	300	965	665	570	510	364	100	16-54	DZW250	870	2411	320
