产品名称：矿用防爆电动蝶阀wsd943f[ 2021-10-11 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

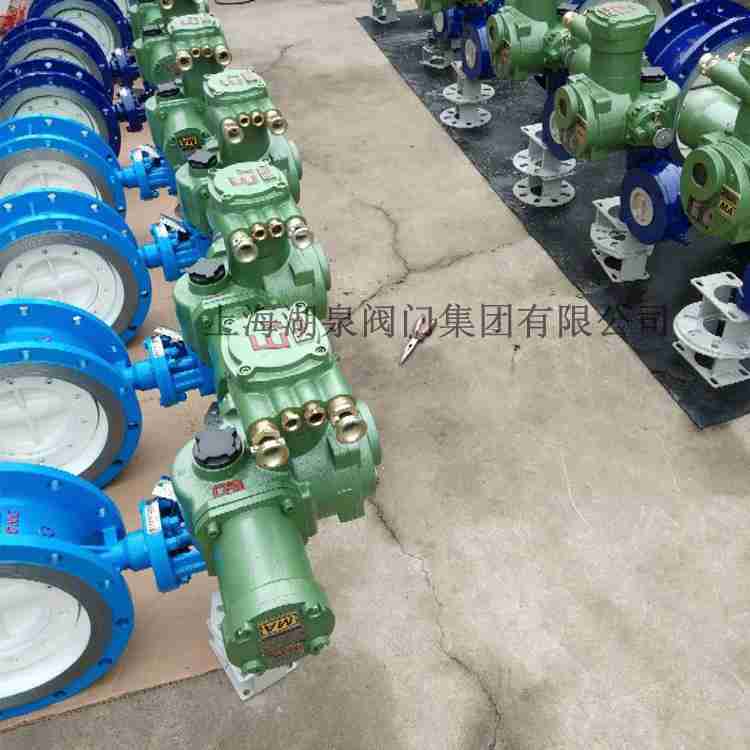

一、矿用防爆电动蝶阀wsd943f产品介绍
上海湖泉阀门瓦斯电动蝶阀主要是针对瓦斯特性设计的阀门，具有双向承压、双向密封防腐蚀等特点。瓦斯蝶阀应用于煤矿瓦斯抽排系统的管路上,完全能满足煤矿瓦斯高爆性和高腐蚀性介质下长期安全运行的要求；该系列阀门全开、全关的时间快可达15秒以内，使瓦斯抽排系统的运行安全。和「KXB系列矿用隔爆型阀门电动装置控制箱」配套使用后，可与DCS系统衔接，满足煤矿设备全自动化生产的需求。双向承压软密封瓦斯蝶阀，该矿用防爆电动蝶阀wsd943f采用密封圈变形补偿结构，使失去的部分密封比压得到补偿，保证阀门在任意方向介质作用下，均能实现严密的关断，解决了普通蝶阀只能单向承压，反向容易泄露的缺陷；双向承压，双向密封，正、反两个方向均能达到零泄漏，特别适用需要双流向密封功能的复杂管道系统中，可在多种气体、液体、半流体及微颗粒粉末输送管线或容器上作为控制介质向流动的启闭机构。矿用防爆电动蝶阀wsd943f可在任意位置安装。具有一定的自清能力，不需保养，而且密封性好、操作轻便。

二、矿用防爆电动蝶阀wsd943f产品主要技术参数及要求
设备安装地点：具有混合气体或煤尘危险的电动阀门站。
适用介质：含有瓦斯、煤尘、水、油等混合物。
环境温度：-20～+60℃。
主要部件材料：阀体、蝶板：铸钢；阀杆：不锈钢(2Cr13)。
适用环境：含有瓦斯、煤尘等性混合物，但无破坏性绝缘性气体环境，相对湿度：≤95％
)额定工作电压：380V 660V
控制电压：交流：6V、9V、12V、24V、36V
直流：6V、9V、12V、24V、36V
额定电源频率：50Hz
额定控制电流：≤15A
电机：生产电动装置厂家有煤安防爆电机。
信号输入阻抗：≤150Ω 信号输出阻抗：≤700Ω 信号电流≤36mA（输出）
阀门完全开启完全关闭时间：≤1 分钟
防爆标志：Ex dI Mb
防护等级：不低于 IP55
电动装置配套矿用隔爆型，在阀门电控箱故障的情况下，能够实现手动开启关闭阀门。
电动装置输出的大扭矩不应对阀门造成破坏，输出的小扭矩能保证阀门的正常开启，阀门输出扭矩在现场可调。
配套电动装置必须提供过力矩保护、行程保护、电机过热保护、机械限位等功能。
三偏心结构，斜圆锥面密封形式：阀体密封面与密封圈之间不会产生干涉，也没有磨损，使密封更安全可靠，寿命更长。
阀杆结构采用整根阀杆，蝶板在流道方向不会窜动，更有利于密封和启闭的可靠性。
满足煤矿瓦斯高爆性、高腐蚀性和煤尘颗粒介质下能长期、安全运行的要求。

三、矿用防爆电动蝶阀wsd943f用配套电动装置
矿用防爆电动蝶阀wsd943f适用环境：含有瓦斯、煤尘等爆炸性混合物，但无破坏性绝缘性气体环境，相对湿度：≤95％（+25℃时）。
额定工作电压：AC660V或AC380V
额定电源频率：50Hz
额定控制电流：≤10A
信号输入阻抗：≤150Ω 信号输出阻抗：≤700Ω 信号电流36mA（输出）
矿用防爆电动蝶阀wsd943f环境温度：-20~+40℃
防爆标志：ExdI Mb
防护等级：IP68
四、矿用防爆电动蝶阀wsd943f电动阀门控制箱

适用环境：含有瓦斯、煤尘等爆炸性混合物，但无破坏性绝缘性气体环境，相对湿度：≤95％（+25℃时）。
额定工作电压：AC660V或AC380V
额定电源频率：50Hz
额定控制电流：≤15A
信号输入阻抗：≤150Ω信号输出阻抗：≤700Ω信号电流36mA（输出）
环境温度：-20~+40℃
防爆标志：ExdI Mb
防护等级：IP54
污染等级：3级
电气保护功能和技术性能
（1）自带相序鉴别保护单元，可自动识别、调整三相电源的相序，从而正确执行对阀门的开、关控制，
无需用户每次上电都必须核对相序，调整电动装置电机接线；
（2）自带相序保护单元，在电源出现缺相时自动保护，避免电机缺相运行，烧毁电机；
（3）自带漏电保护单元，在出现电机绝缘等级下降时，及时保护，避免出现危险。
（4）自带过力矩保护，当阀门出现卡死等情况时，过力矩动作保护，避免发生阀门损坏。
（5）自带过载保护、欠压保护等单元，避免烧毁电机。
（6）具有短路、断相、过载、欠压、过力矩等多种保护功能，并可提供远方/就地两种选择。
（7）信号电平（DC）：5V、24V
（8）输出阻抗≤700Ω
（9）输出*大信号电流DC36mA
（10）在电机旋向确定后，可自动校正三相电源的相序，用户可随意接入电动控制箱的三相电源。
（11）位置反馈电位器阻值范围在1～10KΩ间。
（12）可与多种自控系统可靠衔接：由用户提供干接点、使用模块上的+24VDC电源；由用户提供+24VDC
电源、此时用户的+24VDC电源负极与模块电源负极并接在一起，电源的正极输入到模块的各功能端，即
可实现各种控制功能。
（13）输入/输出信号均经光电隔离，抗干扰能力较强。
（14）阀、关阀、电子互锁加机械互锁，可靠保证开向、关向交流接触器不能同时吸合。
（15）欠压保护值为额定电压的负15％。
（16）提供配套的电源电缆和控制电缆型号。

公称通径DN	主要尺寸					法兰尺寸
	L	L 1 / L 2	H		H 1	1 . 0Mpa			1 . 6Mpa			2 . 5Mpa
	L	L 1 / L 2	硬密封	软密封	H 1	D	D 1	n-Φd	D	D 1	n-Φd	D	D 1	n-Φd
50	108	43	112	63	530	165	125	4 - 18	165	125	4 - 18	165	125	4 - 18
65	112	46	115	70	530	185	145	4 - 18	185	145	4 - 18	185	145	8 - 18
80	114	46	120	83	565	200	160	4 - 18	200	160	8 - 18	200	160	8 - 18
100	127	52	138	105	600	220	180	8 - 18	220	180	8 - 18	2	190	8 - 22
125	140	56	164	115	640	250	210	8 - 18	250	210	8 - 18	270	220	8 - 26
150	140	56	175	137	705	285	240	8 - 22	285	240	8 - 22	300	250	8 - 26
200	152	60	200	164	775	340	295	8 - 22	340	295	12 - 2	360	310	12 - 26
250	165	68	246	206	945	395	350	12 - 22	405	355	12 - 26	425	370	12 - 30
300	178	78	250	230	1070	445	400	12 - 22	460	410	12 - 26	485	430	16 - 30
350	190	78	280	248	1140	505	460	16 - 22	520	470	12 - 26	555	490	16 - 33
400	216	102	305	289	1210	565	515	16 - 26	580	525	16 - 26	620	550	16 - 36
450	222	114	350	320	1335	615	565	20 - 26	640	585	16 - 30	670	600	20 - 36
500	229	127	380	343	1415	670	620	20 - 26	715	650	20 - 30	730	660	20 - 36
600	267	154	445	413	1605	780	725	20 - 30	840	770	20 - 33	845	770	20 - 39
700	292	165	480	478	1844	895	840	24 - 30	910	840	24 - 36	960	875	24 - 42
800	190	190	530	525	2040	1015	950	24 - 33	1025	950	24 - 39	1085	990	24 - 48
900	203	203	580	585	2255	1115	1050	28 - 33	1125	1050	28 - 39	1185	1090	28 - 48
1000	216	216	650	640	2380	1230	1160	28 - 36	1255	1170	28 - 42	1320	1210	28 - 56
1200	254	254	760	755	2640	1455	1380	32 - 39	1485	1390	32 - 48	1530	1420	32 - 56
