产品名称：D971电动智能调节蝶阀[ 2019-12-27 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、D971电动智能调节蝶阀【产品介绍】

D971电动智能调节蝶阀有开关型和智能型二种，蝶阀与角行程执行机构配套，通过输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

二、D971电动智能调节蝶阀【执行标准】

设计规范：GB/T 17213.1
结构长度：GB/T15188.2
试验与检验：GB/T 13927
法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
产品标识：GB/T 12220
供货规范：JB/T 7928

三、D971电动智能调节蝶阀主要【技术参数】


公称通径DN	50	65	80	100	125	150	200	250	300	350	400
流量系数(Kv)	110	180	232	368	656	735	1240	2025	2712	3875	503
公称压力(MPa)	1.0，1.6，2.5MPa
阀体可选材质	HT200、WCB、CF8,CF3,CF3M,CF8M
蝶板可选材质	HT200镀镍、CF8,CF3,CF3M,CF8M
阀座可选材质	软密封：三元乙丙橡胶、聚四氟乙烯；硬密封：304、316
介质温度(℃)	软密封：≤80(橡胶),≤150(聚四氟乙烯)；硬密封:≤450
流量特性	快开型
动作范围	0－90°
允许压差△P	小于公称压力
泄漏量Q	软密封：零泄露；硬密封：按GB/T4213－92 IV级
环境温度(°C)	－20～60
基本误差>	±2.5%
回差	±2.5%
死区	1%
可调范围	250:1 350:1
配用执行机构	可选配PSR、3810R、3410R、DTR部分回转电动执行机构

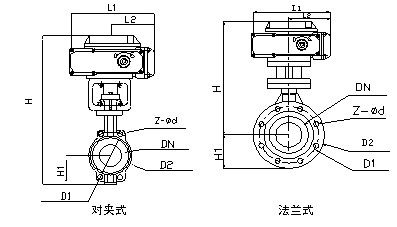

四、D971电动智能调节蝶阀主要【外形尺寸】

外形尺寸(mm)
公称通径DN	L	H	H1	D2	Z-фd	D1	L1	L2
50	43	452	80/112	120/125	4-18	165	208	120
65	46	475	88/115	136/145	4-18	185	208	120
80	46/49	516	96/120	160	8-18	200	208	120
100	52/56	551	115/140	185	8-18	220	208	120
125	56/64	566	128/170	210	8-18	220	208	120
150	56/70	606	140/180	240	8-22	285	256	156
200	60/71	731	175/210	295	8-22	340	256	156
250	68/76	778	202/240	355	12-22	395/405	256	156
300	78/83	830	242/290	410	12-22	445/460	256	156
350	78/92	996	266/320	470	16-22	505/520	346	156
400	102	1058	298/350	515/525	16-26	565/580	346	156

ZAJD型法兰电动调节蝶阀外形尺寸(mm)
公称通径DN	L	H	H1	D2	D1	Z-фd	L1	L2
50	108	539	825/112	165	125	4-18	208	120
65	112	554	925/115	185	145	4-18	208	120
80	114	569	100/120	200	160	8-18	208	120
100	127	614	110/138	220	180	8-18	208	120
125	140	649	125/164	250	210	8-18	208	120
150	140	725	1425/175	285	240	8-22	256	156
200	152	835	170/208	340	295	8-22/2-22	256	156
250	165	890	1925/243	395/405	350	12-22/12-26	256	156
300	178	995	2225/283	445/460	400	12-22/12-26	256	156
350	190	1155	2525/310	505/520	460	16-22/16-26	ā?346	156
400	216	1225	2825/340	565/580	515	16-26/16-30	346	156

注：表中数据XX/XX，“H1”为软密封/硬密封；“D1、D2”为压力1.0Mpa/1.6Mpa

五、D971电动智能调节蝶阀【结构图片】

六、D971电动智能调节蝶阀【型号说明】

Z	A	J	D	71	F	16	P	G
自控阀门	执行机构类型：	位移特征：	阀门代号：	连接形式：	密封面材料：	公称压力：	阀体材质：	温度类型：
	D：表示PS系列	R：表示角行程	Q：表示球阀	41：表示法兰	F：表示聚四氟乙烯	16：表示1.6MPa	C：表示碳钢	G：表示中温型
	R：表示3810系列	L：表示直行程	D：表示碟阀	11：表示丝扣	H：表示金属硬密封	25：表示2.5MPa	P：表示不锈钢	常温省略不标示
	A：DTR系列		V：表示V形球阀	71：表示对夹式	X：表示橡胶	40：表示4.0MPa	R：表示316不锈钢
						64：表示6.4MPa	F46：表示阀体衬四氟
