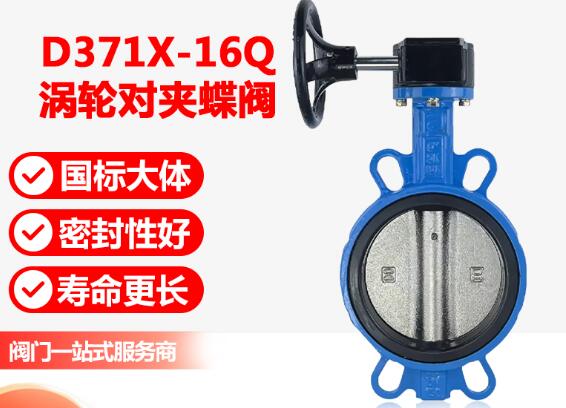

产品名称：涡轮蝶阀D371x-1.6- DN150结构解析图[ 2024-07-25 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、涡轮蝶阀D371x-1.6- DN150结构解析图介绍

D371X蜗轮软对夹蝶阀被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。软密封中线对夹式蝶阀，结构紧凑，90°回转开关轻松，密封可靠，使用寿命长。具有越关越紧的密封功能，密封性能可靠。使用寿命长。橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。蝶板采用框架结构，强度高，过流面积大，流阻小，能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。本阀结构独特，操作灵活，省力，方便。

二、涡轮蝶阀D371x-1.6- DN150技术参数

公称通径	DN(mm)	50~2000
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力 Ps(MPa)	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸汽、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

三、涡轮蝶阀D371x-1.6- DN150零部件材料

零件名称	材料
阀体	各种橡胶、聚四氟
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	球墨铸铁、铸钢、合金钢、不锈钢
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

三、涡轮蝶阀D371x-1.6- DN150零部件材料选型与适用温度

料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶
代号	X或J	XA或JA	XB或JB	XC、JC或F	XD或JD	XE或JE
耐最高温度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

公称通径		结构长度(标准值)	外形尺寸（参考值）				连接尺寸(标准值)
公称通径		结构长度(标准值)	外形尺寸（参考值）				0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	306	180	200	110	4-14	125	4-18	125	4-18
65	2 1/2	46	70	321	180	200	130	4-14	145	4-18	145	4-18
80	3	46	83	346	180	200	150	4-18	160	8-18	160	8-18
100	4	52	105	387	180	200	170	4-18	180	8-18	180	8-18
125	5	56	115	411	180	200	200	8-18	210	8-18	210	8-18
150	6	56	137	447	270	280	225	8-18	240	8-22	240	8-22
200	8	60	164	572	270	280	280	8-18	295	8-22	295	12-22
250	10	68	206	646	270	280	335	12-18	350	12-22	355	12-26
300	12	78	230	738	380	420	395	12-22	400	12-22	410	12-26
350	14	78	248	761	380	420	445	12-22	460	16-22	470	16-26
400	16	102	289	877	450	470	495	16-22	515	16-26	525	16-30
450	18	114	320	938	480	490	550	16-22	565	20-26	585	20-30
500	20	127	343	993	480	490	600	20-22	620	20-26	650	20-33
600	24	154	413	1131	480	490	405	20-26	725	20-30	770	20-36
700	28	165	478	1476	640	660	810	24-26	840	24-30	840	24-36
800	32	190	525	1533	640	660	320	24-30	950	24-33	950	24-39
900	36	203	585	1655	750	860	1020	24-30	1050	28-33	1050	28-39
1000	40	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42
1200	48	254	755	1995	850	900	1340	32-33	1380	32-39	1390	32-48
1400	56	279	910	2310	1000	925	1560	36-36	1590	36-42	1590	36-48
1600	64	318	1030	2595	1000	925	1760	40-36	1820	40-48	1820	40-56
1800	72	356	1140	2810	1100	980	1970	44-39	2020	44-48	2020	44-56
2000	80	406	1250	3100	1100	980	2180	48-42	2230	48-48	2230	48-62
