产品名称:厂家直销电动法兰蝶阀dn150[ 2022-09-06 ]
一、厂家直销电动法兰蝶阀dn150产品介绍
D941X-10P DN150电动法兰蝶阀简介: D941X-10P DN150电动法兰不锈钢蝶阀的结构原理尤其适合制作大口径阀门蝶阀的蝶板安装于管道的直径方向。 D941X-10P DN150电动法兰不锈钢蝶阀简介: D941X-10P DN150电动法兰不锈钢蝶阀的结构原理尤其适合制作大口径阀门蝶阀的蝶板安装于管道的直径方向。密封面之间无摩擦传动,具有抗磨损、机械性能好、耐高温、耐高压及使用寿命长等特点,按连接方式不同分为对夹式和法兰,可用于多种不同管道,以及具有腐蚀性介质的场所。
二、厂家直销电动法兰蝶阀dn150产品原理
电动法兰蝶阀利用电动执行器输入0-10毫安的标准信号,电机组带动齿轮涡轮蜗杆转角力矩带动碟板旋转。阀门处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。电动法兰蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。如果要求电动法兰蝶阀作为流量控制使用,主要的是正确选择阀门的尺寸和类型。
三、厂家直销电动法兰蝶阀dn150产品结构特点
软硬层叠式金属密封结构: 蝶板密封圈采用软硬层叠式不锈钢片和柔性石墨板的密封面,使其具有金属硬密封和弹性密封的双重优点,无论在低温和高温工况下均具有优良的密封性能。 双向密封:因密封面锥角小于密封材料的磨擦角,蝶板关到密封位置时立即实现自锁,并能承受一定的反向压力冲击。 防火结构:全金属结构本身具有火灾安全的特性。 阀体密封面:采用堆焊硬质合金或不锈钢,使得密封面强度高、硬度好、耐磨损,可连续启闭60000次以上而无损伤。 密封圈:密封圈由压板夹在蝶板上,易于安装、调节和更换。 阀杆的上、下部位装有轴套,防止磨损和粘连,提高了使用寿命。 三维偏心硬密封蝶阀操作灵活、省力、方便、可靠,连接方式有法兰、对夹、对焊、凸耳对夹。既可截断介质,也可任意调节介质流量。
四、厂家直销电动法兰蝶阀dn150产品技术参数
电源电压 |
AC220/380V,50/60Hz |
输出力矩 |
50N·M~2000N·M |
动作范围 |
0~90° 0~360° |
动作时间 |
15秒/30秒/60秒 |
保护装置 |
过热保护 |
环境温度 |
-30°~60° |
手动操作 |
同附带手柄操作 |
限位 |
电气、机械二重限位 |
防护等级 |
相当于IP-65 |
防爆等级 |
ExdII BT4;有要求可定制ExdII BT6 |
位置测量 |
可选装开关或电位计 |
驱动电机 |
8W/E |
进线接口 |
PE1/2〞进线线锁 |
五、厂家直销电动法兰蝶阀dn150产品主要零部件材料
零件名称 |
材料名称 |
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
蝶板 |
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢 |
密封圈 |
橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 |
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
填料 |
聚四氟乙烯、柔性石墨 |

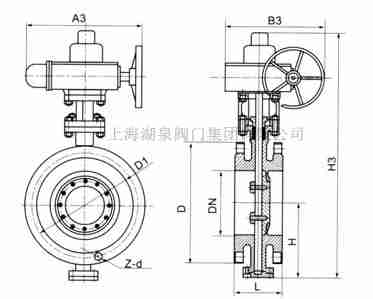

公称通经(DN) |
主要尺寸 |
法兰尺寸 |
1.0MPa |
1.6MPa |
2.5MPa |
L1 |
H1 |
H |
D |
D1 |
z-Фd |
D |
D1 |
z-Фd |
D |
D1 |
z-Фd |
50 |
108 |
530 |
112 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
65 |
112 |
530 |
115 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
185 |
145 |
8-18 |
80 |
114 |
565 |
120 |
200 |
160 |
4-18 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
100 |
127 |
600 |
138 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
235 |
190 |
8-22 |
125 |
140 |
640 |
164 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
270 |
220 |
8-26 |
150 |
140 |
705 |
175 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
300 |
250 |
8-26 |
200 |
152 |
775 |
200 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
360 |
310 |
12-26 |
250 |
165 |
945 |
243 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
425 |
370 |
12-30 |
300 |
178 |
1070 |
250 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
485 |
430 |
16-30 |
350 |
190 |
1140 |
280 |
505 |
460 |
16-22 |
520 |
470 |
12-26 |
555 |
490 |
16-33 |
400 |
216 |
1210 |
305 |
565 |
515 |
16-26 |
580 |
525 |
16-26 |
620 |
550 |
16-36 |
450 |
222 |
1335 |
350 |
615 |
565 |
20-26 |
640 |
585 |
16-30 |
670 |
600 |
20-36 |
500 |
229 |
1415 |
380 |
670 |
620 |
20-26 |
715 |
650 |
20-30 |
730 |
660 |
20-36 |
600 |
267 |
1605 |
445 |
780 |
725 |
20-30 |
840 |
770 |
20-33 |
845 |
770 |
20-39 |
700 |
292 |
1844 |
480 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
960 |
875 |
24-42 |
800 |
318 |
2040 |
530 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
1085 |
990 |
24-48 |
900 |
330 |
2255 |
580 |
1115 |
1050 |
28-33 |
1125 |
1050 |
28-39 |
1185 |
1090 |
28-48 |
1000 |
410 |
2380 |
650 |
1230 |
1160 |
28-36 |
1255 |
1170 |
28-42 |
1320 |
1210 |
28-56 |
1200 |
470 |
2640 |
760 |
1455 |
1380 |
32-39 |
1485 |
1390 |
32-48 |
1530 |
1420 |
32-56 |
-
