产品名称：蝶阀\D341X-16Q DN100（蝶阀阀门厂家）[ 2024-07-23 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

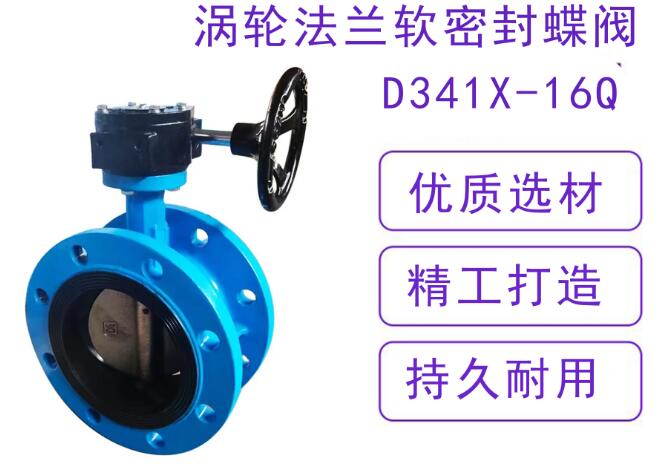

一、蝶阀\D341X-16Q DN100（蝶阀阀门厂家）介绍

D341X-16Q是常用的一个蝶阀型号，其编辑方式中的字母各自有着特定的含义：D - 这代表着阀门的类型，即《蝶阀》。3 - 表明该阀门的驱动方式为《蜗轮》。4 - 这表示阀门的连接方式为《法兰》。1 - 它表示阀门的结构形式为《中线》。X - 代表着阀座的材质，即《橡胶》。- - 这是一个《分隔键》。16 - 这表示阀门的公称压力为《PN16》。Q - 它表示阀体的材料是《球墨铸铁QT450》。这款蝶阀还有多种通用名称，如蜗轮蝶阀、衬胶蝶阀、法兰蝶阀、中线蝶阀、低压蝶阀、软密封蝶阀、铸铁蝶阀、橡胶蝶阀等。适用于食品、医药、化工、石油、电力、冶金、城建、轻纺、造纸等给排水、气体管道上。

二、蝶阀\D341X-16Q DN100（蝶阀阀门厂家）技术参数

公称通径	DN(mm)	50～2000
公称压力	PN(MPa)	0.6	1.O	1.6
试验压力 Ps(MPa)	强度试验	0.9	1.5	2.4
试验压力 Ps(MPa)	密封试验	O.66	1.1	1.76
适用介质	空气、水、污水、蒸气、煤气、油品等
驱动形式	手动、蜗轮传动、气传动、电传动

三、蝶阀\D341X-16Q DN100（蝶阀阀门厂家）零部件材料

零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟乙烯
阀杆	2Cr13、不锈钢
填料	0型圈、柔性石墨

四、蝶阀\D341X-16Q DN100（蝶阀阀门厂家）密封材料

材料品种	氯丁橡胶	丁腈橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶
代号	×或 0rJ	XA或orJA	XB或orJB	xC、JC或0rF	XD或orJD	× E或orJE
耐温度	82℃	93℃	150℃	232℃	250℃	204℃
耐温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃
