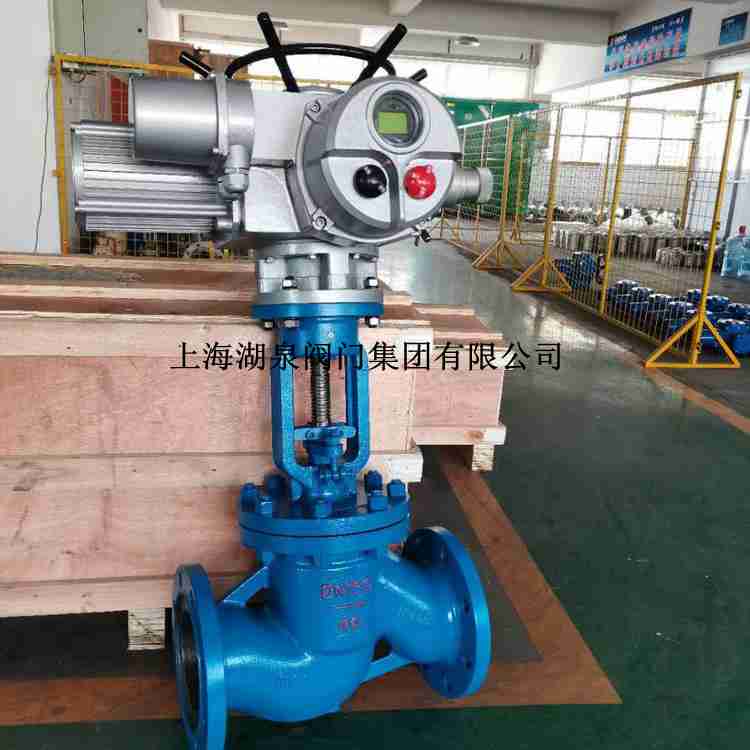

产品名称：j941h-40电动截止阀厂家[ 2021-11-03 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、j941h-40电动截止阀厂家产品介绍

j941h-40电动截止阀厂家可以安装在管道的任何位置上，介质从下往上。该电动截止阀产品设计制造按标准GB12235，结构合理,密封可靠,性能优良,造型美观。合金钢截止阀适用于的蒸汽、油品管道上，不锈钢截止阀适用于各类腐性介质的管道上，有良好的防腐性的足够的强度。截智能一体化电动截止阀高压截止阀止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。在该电动截止阀中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于"开"或者"关"，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流。

二、j941h-40电动截止阀厂家产品技术参数

根据通道方向
1、直通式截止阀;
2、直流式截止阀;
在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。
3、角式截止阀;
在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。
4、柱塞式截止阀;

公称压力 Pressure Class	试验压力Testpressure
公称压力 Pressure Class	壳体Shell	密封（水） Seat(water)	密封（气） Seat(Air)	上密封（水） Back Seat (water)
4.0	6.0	4.4	0.6	4.4

公称压力4.0MPa
DN	L	D	D1	D2	D6	b	f2	f	Z-d	H	Weight
50(DZW10I)	230	160	125	100	88	20	4	3	4-18	645	61
65(DZW10I)	290	180	145	120	110	22	4	3	8-18	690	75
80(DZW20I)	310	195	160	135	121	22	4	3	8-18	715	84
100(DZW30)	350	230	190	160	150	24	4.5	3	8-23	770	101
125(DZW45)	400	270	220	188	176	28	4.5	3	8-25	782	207
150(DZW60)	480	300	250	218	204	30	4.5	3	8-25	875	226
200(DZW90I)	600	375	320	282	260	38	4.5	3	12-30	1160	339
