产品名称：电动法兰闸阀 z941h[ 2021-02-24 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

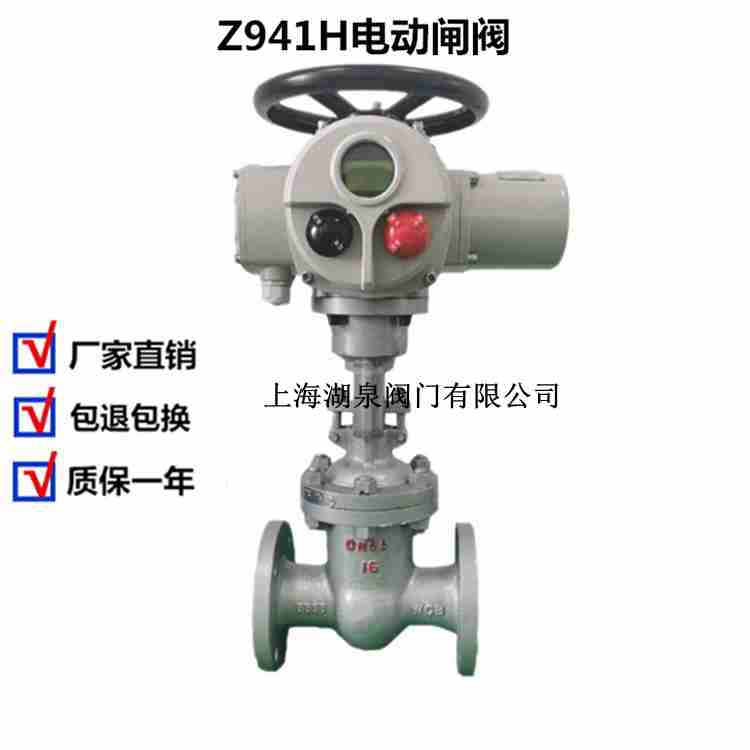

一、电动法兰闸阀 z941h产品详细介绍
上海湖泉阀门有限公司电动法兰闸阀是由闸阀阀体配用多回转式电动执行器来实现阀板作上下直线运动，实现远程控制阀位开关，方便快捷。它广泛适用于石油、化工、水力、火力电站各种系统的管路上实现远程控制阀位开关，切断或接通管路介质。电动法兰闸阀 z941h产品由上海湖泉阀门有限公司专属提供，了解更多关于Z941H电动法兰闸阀产品信息请与湖泉阀门联系沟通。我公司可以安装与使用保养。

二、电动法兰闸阀 z941h产品特点
1、阀杆用渗氮钢制成，表面氮化处理，硬度高，抗擦伤，耐腐蚀，使用寿命长。
2、采用压力自紧式密封或阀体、阀盖垫片密封结构，值得信赖！使用可靠。
3、阀瓣采用双闸板中间带万向顶结构，能自动调整阀瓣与阀座密封面吻合度，保证阀门的密封。同时此结构维修方便，节约费用，阀瓣互换性较好。
4、阀瓣、阀座密封面用钴铬钨硬质合金由等离子喷焊而成，密封面硬度高，耐磨擦，抗擦伤，使用寿命长。
5、电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。除就地操作外，还可以进行远距离操作、PLC控制、4~20mA电流输入输出智能控制等。
6、法兰电动闸阀可安装在管道的任何位置，同时根据介质和介质的温度选择碳钢或合金钢阀门。
7、电动法兰闸阀初次安装和调试时，须手动把阀门开到约一半的位置，以免电机相序接反导致阀门或电装损坏。

三、电动法兰闸阀 z941h调试方法
1、手动将电动装置置于中间位置
2、接通AC380电源，电源指示灯亮；若电源缺相，则缺相指示灯亮
3、拔码开关的正作用和反作用不能同时拔为有效
4、正作用时位置反馈信号调节。将电动装置打到全关位置，调节整体模块上的“调零”电位器，使两测试点的电压接近零（≤2mV），然后调节“4mA”电位器使输出信号为4mA；将电动装置打到全开位置，调节“20mA”电位器使输出信号为20mA。上述调节只须一次即可完成。
注：“调零”、“4mA”、“20mA”电位器均为顺时针方向旋转输出信号增大，反之减小，如发现顺时针旋转上述电位器时，输出信号减小，请将电位器两边的线互换。
5、为了保证电动装置在自动控制中的定位精度，必须调节灵敏度。灵敏度小，定位精度高，但容易产生振荡；灵敏度大，不容易产生振荡，但定位精度差。调节“灵敏度”电位器可在二者之间取舍，使其不产生振荡为调整值
6、输入控制信号丢失后，丢信指示灯亮
7、当出现开阀或关阀某一方向锁死后，向另一方向运行3秒即可解锁。

四、电动法兰闸阀 z941h产品主要规格尺寸

公称通径DN（in）	主要外形尺寸及连接尺寸（mm）								电动装置型号
公称通径DN（in）	L	D	D1	D2	b	f	z-Φd	H	电动装置型号
Z940、Z941、Z942
40	200	145	110	85	16	3	4-Φ18	595	ZB15
50	250	160	115	100	16	3	4-Φ18	653	ZB15
65	265	180	145	120	18	3	4-Φ18	665	ZB15
80	280	195	160	135	20	3	8-Φ18	725	ZB15
100	300	215	180	155	20	3	8-Φ18	787	ZB15
125	325	245	210	185	22	3	8-Φ18	806	ZB20
150	350	280	240	210	24	3	8-Φ23	955	ZB20
200	400	335	295	265	26	3	12-Φ23	1105	ZB40
250	450	405	355	320	30	3	12-Φ25	1343	ZB40
300	500	460	410	375	30	3	12-Φ25	1516	ZC45
350	550	520	470	435	34	4	16-Φ25	1678	ZC45
400	600	580	525	485	36	4	16-Φ30	1849	ZC90
450	650	640	585	545	38	4	20-Φ30	1937	ZC90
500	700	705	650	608	42	4	20-Φ34	2234	ZC120
600	800	840	770	718	46	5	20-Φ41	2432	ZC180
700	900	910	840	788	48	5	24-Φ41	2489	ZC250
800	1000	1020	950	898	50	5	24-Φ41	2643	ZC350
900	1100	1125	1050	998	52	5	28-Φ41	2945	ZC500
1000	1200	1255	1170	1110	54	5	28-Φ42	3083	ZC500
1200	1350	1485	1390	1325	56	5	32-Φ48	3382	ZC800
