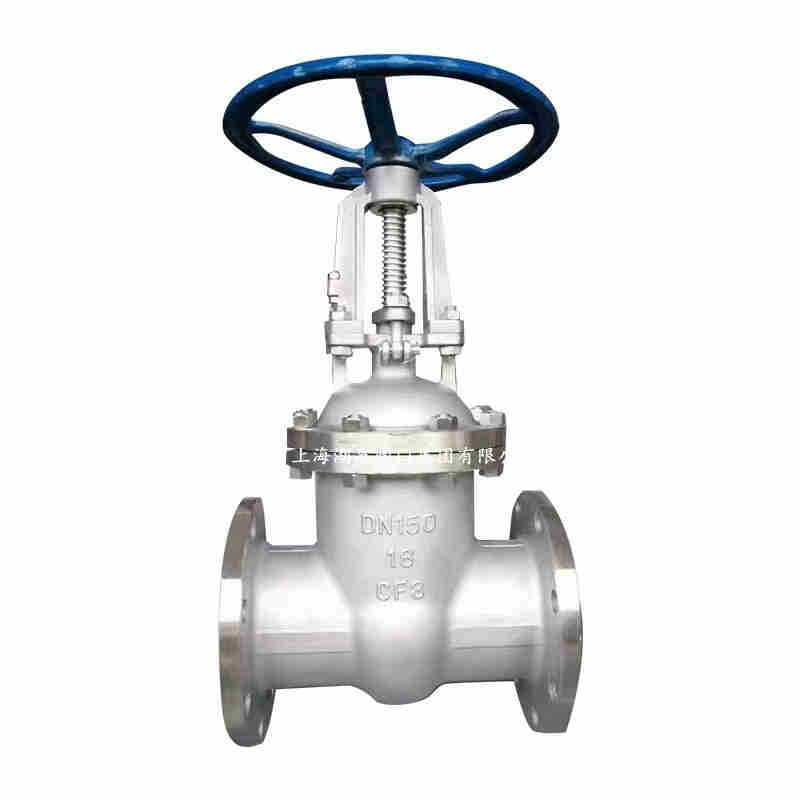

产品名称：闸阀Z41H-16C DN250（无电动执行装置）[ 2024-07-31 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、闸阀Z41H-16C DN250（无电动执行装置）介绍

法兰连接的闸阀适用于公称压力pn1.6～6.4mpa,工作温度-29～600℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、酸性介质等。操作方式有：手动、齿轮传动、电动、气动等。耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。采用楔式弹性闸板或钢性楔式单闸板结构，中大口径设置滚动轴承，开关灵活，启闭轻松。阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

二、闸阀Z41H-16C DN250（无电动执行装置）标准与规范

设计与制造	结构长度	压力温度等级	连接法兰	试验现检验
gb12234	gb12221	gb9131 jb/t74 hg20604	jb/t74-90 gb9113 hg20592-20635	jb/t9092-1999 gb13927

三、闸阀Z41H-16C DN250（无电动执行装置）主要零件材料

零件名称	材料牌号
阀体	wcb	zgcr5mo	cf8	cf8m zg1cr18ni9ti	cf3	cf3
阀盖	wcb	12crmov zgcr5mo	304 cf8	316 cf8m	cf3	cf3 316l
支架	wcb	wcb	cf8	cf8m	cf3	cf3
闸板	wcb	zgcr5mo	cf8	cf8m	cf3	cf3
阀杆	2cr13	25cr2mov	1cr18ni9ti
阀座	25	304	304	304	304	304
垫片、垫环、密封环	包覆垫片、304、增强柔性石墨
填料	增强柔性石墨
闸杆螺母	zcua110fe3

四、闸阀Z41H-16C DN250（无电动执行装置）性能规范

公称压力 pn（mpa）	试验压力（mpa）		适用温度（℃）			适用介质
	强度试验	密封试验	wcb	cr5mo	1cr18ni9ti
1.6	2.4	1.8	≤425	≤540	≤600	水、油品、蒸气、酸性介质
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1

规格主要尺寸2.5MPa

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	DO
凸面法兰 RF Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41F Z41N 25C 25P 25R 25I	15	130	95	65	45	16	4-Φ14	172	120
	20	150	105	75	55	16	4-Φ14	191	140
	25	160	115	85	65	16	4-Φ14	205	160
	32	180	135	100	78	18	4-Φ18	270	180
	40	200	145	110	85	18	4-Φ18	300	200
	50	250	160	125	100	20	4-Φ18	357	240
	65	265	180	145	120	22	8-Φ18	376	240
	80	280	195	160	135	22	8-Φ18	434	280
	100	300	230	190	160	24	8-Φ23	502	300
	125	325	270	220	188	28	8-Φ205	613	320
	150	350	300	250	218	30	8-Φ25	675	320
	200	400	360	310	278	34	12-Φ25	819	400
	250	450	425	370	332	36	12-Φ30	968	450
	300	500	485	430	390	40	16-Φ30	1144	500
	350	550	550	490	448	44	16-Φ34	1280	500
	400	600	610	550	505	48	16-Φ34	1451	560
	450	650	660	600	555	50	20-Φ34	1542	600
	500	700	730	660	510	52	20-Φ41	1678	640
	600	800	840	770	718	56	20-Φ41	1875	720
	700	900	955	875	815	60	24-Φ28	2082	800
	800	1000	1070	990	930	64	24-Φ28	2403	950
	900	1100	1180	1090	1025	66	28-Φ54	2952	1000
	1000	1200	1305	1210	1140	68	28-Φ58	3244	1000
