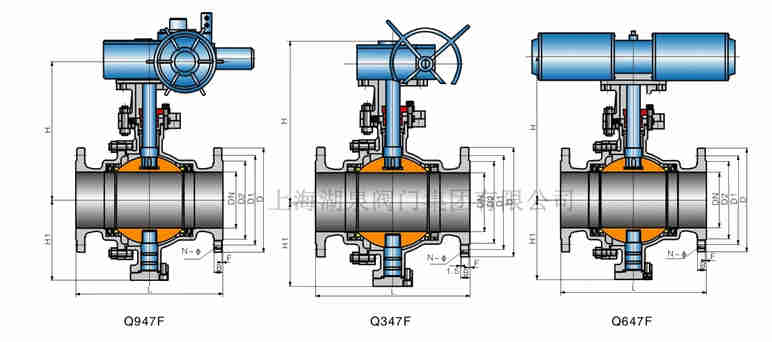

结构图片

一、固定式电动球阀厂家Q947F-16C dn400产品介绍

Q947F-16C dn400固定式电动球阀是由固定球阀、支架、电动执行机构和附加设施等部件通过螺栓螺母连接起来，经过安装调试后成为电动固定球阀。其使用电能作为动力来接通电动执行机构驱动阀门，实现阀的开关、调节动作。适用于长输管线和通常工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特别考虑，适用于各种腐蚀性和非腐蚀性介质。它与起浮球阀比较，作业时，阀前流体压力在球体上发生的作用力全部传递给轴承，不会使球体向阀座移动，因此阀座不会接受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封功能安稳、运用寿命长，适用于高压、大口径场合。领先的绷簧预阀座组件，具有自紧特性，实现上游密封。

固定式电动球阀厂家Q947F-16C dn400

二、固定式电动球阀厂家Q947F-16C dn400产品特点

1、采用固定球设计，磨擦系数小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作轻便。
2、采用全通径或缩径设计，流通阻力小。
3、采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
4、每个球阀都有两个可动密封座，两个方向也能密封，因而安装时不须考虑介质的流向。
5、在阀杆与阀体及阀杆与球体之间设置导电弹簧，制止静电打火点燃易燃介质。
6、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。

三、固定式电动球阀厂家Q947F-16C dn400产品技术参数

产品型号	Q47F-16C -420	Q47F-16P -420P	Q47F-16R -420R	Q47Y-16C -420	Q47Y-16P -420P	Q47Y-16R -420R
产品型号	Q47F-150LbC -2500Lb	Q47F-150LbP -2500LbP	Q47F-150LbR -2500LbR	Q47Y-150LbC -2500Lb	Q47Y-150LbP -2500LbP	Q47Y-150LbR -2500LbR
阀体/阀盖	A105	F304	F316	A105	F304	F316
球体	A105+ENP	F304	F316	2Cr13氮化	F304氮化	F316氮化
阀杆/固定轴	1Cr13	304	316	1Cr13	304	316
密封圈	PTFE/RPTFE/PPL/尼龙			石墨	石墨	石墨
阀座	1Cr13	F304	F316	1Cr13+STL	F304+STL	F316+STL
填料	石墨	Q947H防爆电动固定式球阀	石墨	石墨	石墨	石墨
适用介质	水、油、蒸汽等	酸碱等腐蚀性介质		含固体颗粒或高温介质
适用温度	-29-200℃			-29-425℃	-29-600℃
蜗轮锻钢固定球阀	Q后插入“3”表示，示例：Q347F-16C			Q后插入“3”表示，示例：Q347Y-16C
气动锻钢固定球阀	Q后插入“6”表示，示例：Q647F-64C			Q后插入“6”表示，示例：Q647Y-25C
电动锻钢固定球阀	Q后插入“9”表示，示例：Q947F-16P			Q后插入“9”表示，示例：Q947Y-16P

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580
手动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	12	16	22	35	58	74	205	322	460	576	864	1280	1600
电动	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940
电动	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410
气动	H3	215	240	264	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538
气动	L2	200	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360

公称压力	公称通径	L	H(mm)				重量(kg)
公称压力	mm	mm	Q47	Q347	Q647	Q947	Q47	Q347	Q647	Q947	Q67	Q367	Q667	Q967
1.6 2.5	100	305	178		416	470	55		90	110	80		85	105
	125	381	252		542	520	80		120	145	75		115	140
	150	403		205	572	538		140	170	205		125	155	190
	200	502		398	736	580		220	250	275		200	230	255
	250	568		495	890	637		365	310	335		340	295	310
	300	648		580	910	684		530	485	475		500	455	445
	350	762		625	1020	796		740	600	600		695	555	545
	400	838		720	1080	842		900	955	895		845	900	840
	450	914		770	1120	874		1170	1250	1105		1105	1195	1045
	500	991		840	1150	904		1340	1550	1360		1270	1480	1290
	600	1143		1050	1210	1120		1580	1740	1495		1480	1680	1405
	700	1245		110	1300	1218		1885	2000	1850		1785	1900	1750
	800	1397		1150	1460	1328		2190	2310	2050		2070	2200	1930
