产品名称：D963H-25电动焊接蝶阀[ 2021-06-22 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸

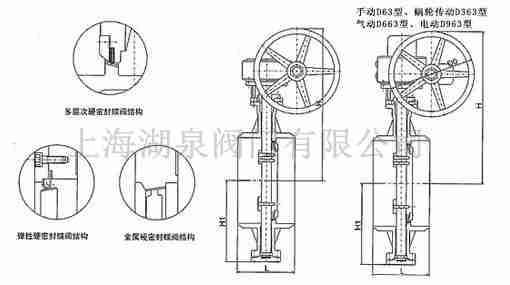

结构图片

一、D963H-25电动焊接蝶阀产品介绍

上海湖泉阀门有限公司D963H-25电动焊接蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质之用，QT部分回转型电动执行器，室外普通开关型系列，对焊连接，三偏心结构，304不锈钢材质阀板+石墨金属层次，2Cr13不锈钢阀轴，堆焊2Cr13不锈钢阀座硬密封，阀体WCB，使用温度-29℃-350℃，使用介质：水、蒸汽、油品介质等，压力1.0MPa~4.0MPa。广泛用于冶金、电力、石化轻纺、环保、医药、建材场所等。
D963H焊接电动蝶阀型号编制
阀门类型：D=蝶阀Z=闸阀D=蝶阀J=截止阀H=止回阀Y=减压阀
驱动方式：3=蜗轮传动6=气动9=电动5=锥齿轮传动4=正齿轮传动空白=手动
连接方式：4=法兰连接6=焊连接1=内螺纹连接2=外螺纹连接
结构形式：0=单偏心1=中心垂直板2=双偏心结构3=三偏心结构
F=氟橡胶J=衬胶H=2Cr13不锈钢硬密封X=三元乙丙橡胶
压力等级（PN）：16
阀体材质：C=碳钢P=304不锈钢R=316不锈钢未填写=铸铁

二、D963H电动对焊蝶阀主要技术参数

公称通径	DN（mm）	50～700
公称压力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
试验压力Ps(MPa)	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类腐蚀性等。
适用温度	碳钢 :-29℃～425℃ 不锈钢:-40℃～600℃

三、D963H电动对焊蝶阀主要零部件

零件名称	材料
阀体	铸钢、不锈钢、铬钼钢及特殊材料
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢及特殊材料
密封圈	不锈钢、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

四、D963H电动对焊蝶阀主要性能参数

焊接尺寸：:GB1224;ANSI B16.25; DIN2559

结构长度：:GB/T12221-1989;API609

压力试验：:GB/T13927-1992;API598

公称压力 PN0.6MPa
通径		外形尺寸（参考值）							参考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	参考重量（kg）
600	24	390	636	602	499	1280	570	660	450
700	28	430	726	692	566	1480	750	550	660
800	32	470	826	792	632	1608	750	550	780
900	36	510	926	892	693	1857	750	550	820
1000	40	550	1028	992	757	2038	900	750	1460
1200	48	630	1228	1192	851	2237	1000	925	1590
1400	56	710	1428	1392	876	2411	1000	925	2185
1600	64	790	1628	1592	1095	2756	1000	925	3210
1800	72	870	1828	1792	1214	3093	1100	980	4090
2000	80	950	2028	1992	1332	3355	1100	980	5610
