一、j961y dn20/25/32/50/80/100电动焊接截止阀产品描述

上海湖泉J961Y电动截止阀供应商，它由截止阀与Z型多回转电动执行器组成，可以接受380VAC的电压即可实现远程开关操作，适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

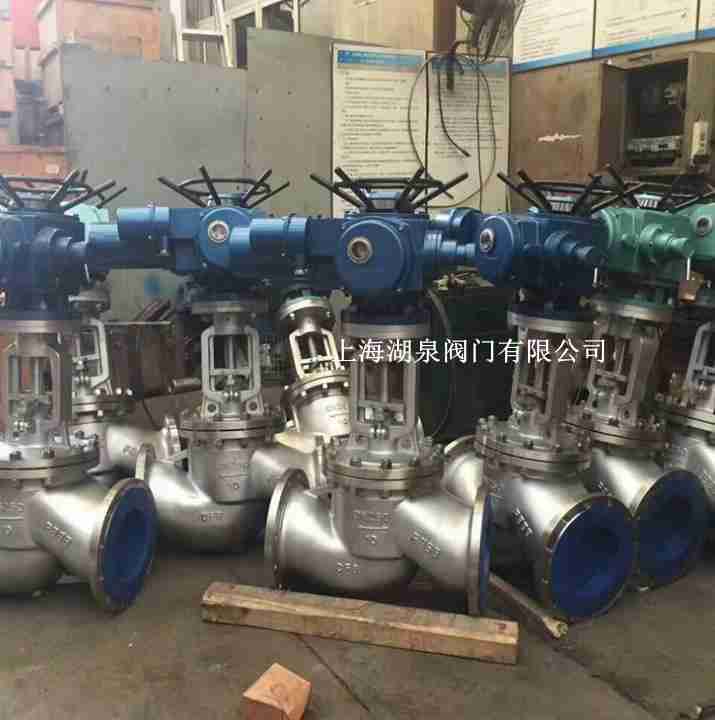

j961y电动焊接截止阀

二、j961y dn20/25/32/50/80/100电动焊接截止阀主要特点及用途

1、适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。
2、多种结构形式，便于用户选择。
3、阀门与管路连接采用焊接式结构，安装方便，无泄漏。
4、密封面不易磨损、擦伤、密封性能好、寿命长。
5、结构紧凑、启闭性好、高度小、维修方便。
主要优点：
1）与闸阀相比，截止阀的结构较简单，制造与维修都较方便。
2）密封面不易磨损、擦伤，密封性较好，寿命较长。
3）启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。

三、j961y dn20/25/32/50/80/100电动焊接截止阀主要尺寸

公称通径 DN	J961(H,Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V
	主要外形尺寸和连接尺寸/mm
	L	D1	D2	D3	∝	H
15	150	17	36	/	37.5o	518
20	135 170	22	42	/	37.5o	518
25	135 170	26	42	/	37.5o	518
32	170 180	31	44	/	37.5o	560
40	230	38	60	/	37.5o	545
50(1)	250	50	82	/	32o	728
50(2)	320 350	50	82	/	32o	748
65	370 260	69	1OO	11O	32o	829
80	400 430 470	84	108	130	32o	898
100	455 560	107	144	165	32o	913
