产品名称:BJ45H、BJ45W 型 PN25~PN40 钢制保温夹套直流式截止阀[ 2013-10-15 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 产品说明:

    BJ45H、BJ45W 型 PN25~PN40 钢制保温夹套直流式截止阀适用于各类需要保温的设备管路上,夹套内通入蒸汽能防止介质结晶。

    产品主要性能参数:

    BJ45H、BJ45W 型 PN25~PN40 钢制保温夹套直流式截止阀主要性能参数
    型号 PN 工作压力
    /MPa
    适用温度
    /℃
    适用介质 夹套压力
    /MPa
    材料
    阀体、阀盖 阀瓣、阀杆 夹套 填料
    BJ45H-25 25 2.5 ≤425 水、油或非腐蚀性介质 0.6~1.6 WCB 2Cr13 20# 柔性石墨
    BJ45H-40 40 4.0
    BJ45W-25P 25 2.5 ≤200 尿素、硝酸类 CF8/304 304 304 PTFE
    BJ45W-40P 40 4.0
    BJ45W-25R 25 2.5 尿素、硝酸类 CF3M/316L 316L
    BJ45W-40P 40 4.0
    BJ45W-25Ti 25 2.5 氧化腐蚀性介质 ZTA2/TA2 TC4
    BJ45W-40Ti 40 4.0

    产品订货须知:

    一、① 钢制保温夹套直流式截止阀产品名称与型号② 钢制保温夹套直流式截止阀口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定上海湖泉的 钢制保温夹套直流式截止阀型号,请按 钢制保温夹套直流式截止阀型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的湖泉阀门专家为您审核把关。

    感谢您访问我们的网站【//www.corecsn.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务

  • 产品主要外形及结构尺寸:

    BJ45H、BJ45W 型 PN25~PN40 钢制保温夹套直流式截止阀主要外形及结构尺寸
    型号 公称通径
    DN(㎜)
    尺寸(㎜)
    L D D1 D2 B-f Z-φ H D0
    BJ45H
    BJ45W
    15 130 95 65 45 16-2 4-14 170 120
    20 150 105 75 55 16-2 4-14 190 140
    25 160 115 85 65 16-2 4-14 205 160
    32 180 135 100 78 18-2 4-18 270 180
    40 200 145 110 85 18-3 4-18 310 200
    50 230 160 125 100 18-3 4-18 358 240
    65 290 180 145 120 18-3 4-18 373 280
    80 310 195 160 135 20-3 8-18 435 320
    100 350 215 180 155 20-3 8-18 500 360
    125 400 245 210 185 22-3 8-18 614 400
    150 480 280 240 210 24-3 8-23 674 400
    200 600 335 295 265 26-3 12-23 818 450
    250 730 405 355 320 30-3 12-25 969 550

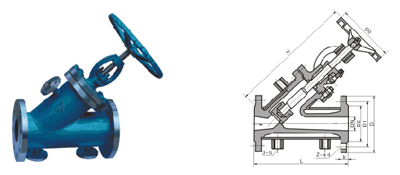

  • BJ45H、BJ45W 型 PN25~PN40 钢制保温夹套直流式截止阀结构图
