产品名称：开关型矿用防爆电动截止阀[ 2020-06-11 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、开关型矿用防爆电动截止阀概述

开关型矿用防爆电动截止阀由截止阀与Z型多回转电动执行器组成，有开关型、调节型两种，工作电压一般为380VAC,另外需要别的电压可以定制。电动截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

二、开关型矿用防爆电动截止阀主要特点

1、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接
2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长
3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠

三、开关型矿用防爆电动截止阀主要技术参数

电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）
单相220V、110V（50Hz、60Hz）
工作环境：
环境温度：-20~+60℃（特殊订货-40~+80℃）
相对湿度：≤95%（25℃时）
防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
防护等级：IP55（特殊订货IP65、IP67）
工作制：短时10分钟（特殊订货30分钟）

四、开关型矿用防爆电动截止阀主要零部件材料

产品类别	零件名称
产品类别	阀体阀盖	阀杆	阀瓣	密封面	阀杆螺母	填料	紧固件	手轮
J41HY-C型 J941HY-C型	25、WCB	铬不锈钢	2Cr13 25	H：不锈钢 Y：钴基硬质合金刚	铝青铜	柔性石墨	优质碳钢	可锻铸铁
J41W-P型 J941W-P型	铬镍钛钢	铬镍钛钢	铬镍钛钢	铬镍钛钢			不锈钢
J41W-R型 J941W-R型	铬镍钼钛钢	铬镍钼钛钢	铬镍钼钛钢	铬镍钼钛钢			不锈钢
J41Y-I型 J941Y-I型	铬钼钢	铬钼钢	钴基硬质合金钢	钴基硬质合金钢			合金钢

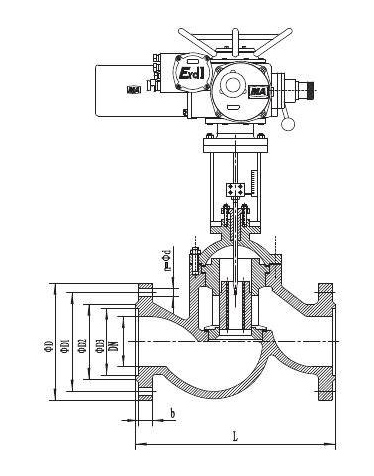

五、开关型矿用防爆电动截止阀主要连接尺寸

PN(MPa)	公称通径 DN(mm)	标准值									参考值
PN(MPa)	公称通径 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	质量(kg)
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4．5	12-φ30	810	1160	399
6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4．5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4．5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4．5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4．5	12-φ34	830	1213	420
10．0	50	300	195	145	112	88	28	3	4	4-φ25	590	714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590	734	102
	80	380	230	180	148	121	34	3	4	8-φ30	810	847	175
	100	430	265	210	172	150	38	3	4．5	8-φ30	810	950	194
	125	500	310	250	210	176	42	3	4．5	8-φ34	830	1141	285
	150	550	350	290	250	204	46	3	4．5	12-φ34	830	1240	450
	200	650	430	360	312	260	54	3	4．5	12-φ4l	830	1425	850
