一、矿用闸阀控制箱价格产品介绍
上海海湖泉阀门有限公司自主设计的KXBC型隔爆型阀门电动装置hth365华体会，是为煤阀自动化系统配套的电动阀门控制箱，产品执行国家有关隔爆产品的相关规定，执行 GB3836.1-2000《爆炸性气体环境用电器设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电器设备第2部分隔爆型“d”》及企业标准Q/320412BSK002-2007 《KXBC-9/660(380)DZ矿用隔爆型阀门电动装置控制箱》。

二、矿用闸阀控制箱价格技术参数
1、本装置能直观反应阀门的运行过程，红灯闪烁表示开向运行，红灯亮表示全开到位，绿灯闪烁表示关向运行，绿灯亮表示全关到位。
2、可提供4~20mA标准阀位信号，该信号经光电隔离抗干扰能力较强，可远传至用户监控，用以监控阀门开关的全过程。
3、提供远方/就地控制两种选择。
⑴本装置选用ABB的MSI 16电机起动器，根据阀门电动装置选定整定电流，可对电机和线路进行髙效可靠的短路、过载及断相保护。
⑵该装置安装JLB-2型漏电闭锁继电器，只要电机对地有漏电现象，在未得电运行之前，该装置就能识别，切断控制回路电源，确保设备及人生安全。

三、矿用闸阀控制箱价格适用范围
适用于1区、2区危险气体场所；
适用于IIA、IIB、IIC类T1-T6组爆炸性气体或蒸汽环境；
适用于户内、户外
适用于可燃性粉尘场所；
适用于石油开采、储存、化工、医药、纺织、印染、军工及军事设施等爆炸性危险环境；

四、矿用闸阀控制箱使用调试方法
①先通过电动装置上的手轮,根据阀门行程,将电动装置行程控制机构上的关到位、开到位行程开关调整好。
②根据阀门的大转圈数将开度齿轮组上的齿轮调到相应位置上，使阀门处在全关位置，转动电位器在零位，使电位器轴上的齿轮与开度轴上的齿轮啮合，拧紧电位器轴上的紧定螺钉，否则需调节行程转圈数的设置。
③转动电动装置手轮将阀门处在中间位置。
④接通电源，此时电源指示灯亮，将控制开关切换到现场位置，按下关阀按钮，此时阀门应向关方向动作，如向开方向动作，则调换电机或电源相序。
⑤按关向按钮，此时关向灯（绿灯）闪烁，同时观察开度表指针应向4mA方向移动，如反之，则对调取样电位器的PI、P3。
⑥关闭阀门至全关位置，调节模块上4mA调整电位器，使之输出4mA。
⑦打开阀门至全开位置，调节模块上20mA调整电位器，使之输出20mA。
五、矿用闸阀控制箱型号规格
电动阀门控制箱
DKX-C
（抽屉式）
DKX-G1
（墙挂式）
DKX-G2
（户外墙挂式）

电动控制箱的电路主要由控制电路、工作显示电路、开度指示电路和主电路（主电路中的行程和力矩微动开关KXK，GXK，KZK，GZK和电机在阀门电动装置内）四部分组成。

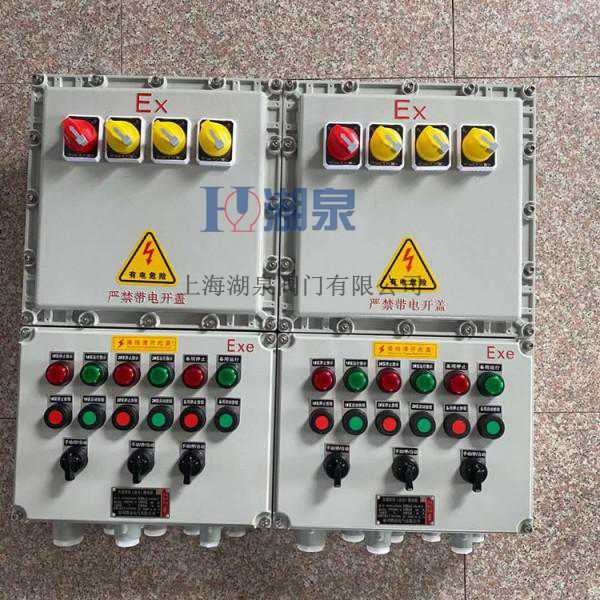

六、矿用闸阀控制箱产品图
