产品名称：Z942W-1电动煤气闸阀[ 2021-06-07 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、Z942W-1电动煤气闸阀产品简介

上海湖泉阀门有限公司生产的Z942W-1电动煤气闸阀是用来启闭管道通路或调节管道内介质流量的设备，是煤气管道上的主要切断装置和调节装置。因此要求它必须安全可靠且经久耐用，在生产操作中需要关闭时能保证严密不漏气，检修时切断煤气来源，没有漏入停气一侧的可能性且考虑耐磨、耐蚀，保证长期的使用寿命。电动煤气闸阀安装于各处污煤气,洁净煤气管路中作闭路设备,主要用于冶金,制焦,煤气,化工等企业煤气管线的启闭控制。适合介质为：高炉煤气、焦炉煤气、发生炉煤气、水煤气、油煤气等各种污煤气，及液化气、天然气、矿井瓦斯等洁净煤气。主要用于煤制气、冶金、焦化等行业的制气和城市煤气输配管网上。

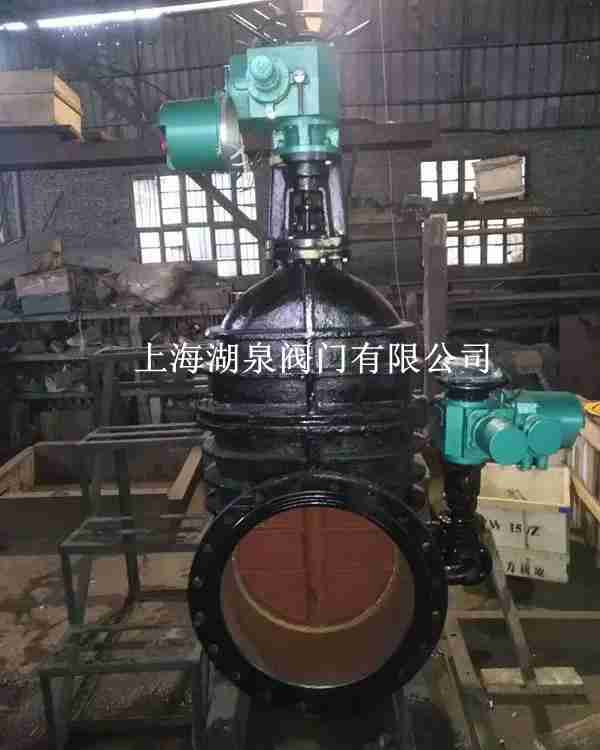

Z942W-1电动煤气闸阀

二、Z942W-1电动煤气闸阀技术特点

1、煤气闸阀底部设有排污箱，便于清扫污垢杂质，并可顺利通过管道清扫器。
2、的的煤气闸阀阀杆采用大导程式螺纹传动，能实现快速启闭。
3、采用磨擦助力极小、能自动润滑、且耐煤气和各种腐蚀气体的高性能填料，操作灵活，密封可靠。
4、Z942W电动煤气闸阀流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
5、因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
6、闸板的启闭行程较大，降是通过螺杆进行的。
7、采用磨擦助力极小、能自动润滑、且耐煤气和各种腐蚀气体的高性能填料，操作灵活，密封可靠。
8、密封性能优良，操作中能自动铲除密封面污垢，保持严密的密封。

三、Z942W-1电动煤气闸阀性能参数

型号	公称压力 MPa	试验压力		工作温度℃	适用介质
		强度（水）	密封（水）
Z942W	0.1	0.2	0.11	≤100	煤气

四、Z942W-1电动煤气闸阀压力参数

公称压力PN（MPa）	壳体	试验压力（MPa）		上密封
公称压力PN（MPa）	壳体	密封（液）	密封（气）	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

五、Z942W-1电动煤气闸阀主要零部件材料

零件名称	材料
阀体	HT200灰铸铁
阀盖	HT200灰铸铁
手轮	HT200灰铸铁
阀板	本体
阀杆	45*碳素钢
填料	油浸石棉盘根
垫片	橡胶石棉板

六、Z942W-1电动煤气闸阀主要外形连接尺寸

公称通径 DN（mm）	主要结构尺寸（mm）
	L	D	D1	D2	b	z--d	H	H1	Do
300	330	435	395	362	24	12—23	1220	1074	450
350	330	485	445	412	26	12—23	1380	1244	450
400	330	535	495	462	28	16—23	1540	1291	500
450	330	590	550	518	28	16—23	1680	1486	560
500	350	640	600	568	30	16---23	2030	1606	640
600	390	735	705	670	30	20---25	2380	1895	640
700	430	860	810	775	32	24---25	2460
800	470	975	920	880	34	24---30	2660
900	510	1075	1020	980	36	24---30
1000	550	1175	1120	1080	36	28---30
