产品名称:q911f dn20一片式电动球阀[ 2022-08-15 ]
一、q911f dn20一片式电动球阀产品介绍
q911f dn20一片式电动球阀适用于PN1.0~6.4MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,为你介绍一片式球阀相关标准、选型、作用、结构图、规格型号;外形尺寸、工作原理、产品说明书、安装维护及产品示意图;为广大用户提供高品质、高性能, 一片式球阀,一体式高温球阀,二片式球阀,采用不锈钢,采用技术,让您更耐用,品质更稳定,安全可靠,道锤炼,价格更低,产品质量更严格,其质量更优良,产品质量更优良, 选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
二、q911f dn20一片式电动球阀产品特点
一片式球阀二片式球阀三片式球阀区别: 一片式球阀,二片式球阀,三片式球阀根本的区别在阀体结构上。
一片式球阀是缩径的,由一个塞头将球体固定,流量比较小;
二片式球阀是全通径的,由两片阀体夹住球体固定的,维修相对复杂,中间的螺丝松紧度很关键,关系到是否漏气。密封性比较好;
三片式球阀跟二片式球阀类似,也是全通径的,但球体中间多了一个阀体,再由两边带颈法兰夹住,承受压力较好,安装方便,易拆卸维修和清洗.
三、q911f dn20一片式电动球阀产品主要零部件材料
NO |
零件名称 |
PART NAME |
材料(MATERIAL) |
1 |
阀体 |
Body |
CF8M CF8 WCB |
2 |
阀盖 |
Cap |
CF8M CF8 WCB |
3 |
阀座 |
Seat |
RPTFE |
4 |
球 |
Ball |
SS304 SS316 |
5 |
密封垫 |
Seal Gasket |
PTFE |
6 |
阀杆密封 |
Stem Seal |
PTFE |
7 |
阀杆 |
Stem |
SS316 |
8 |
阀杆填料 |
Stem Packing |
PTFE |
9 |
填料压盖 |
Packing gland |
SS304 |
10 |
弹性垫圈 |
Spring washer |
SS301 |
11 |
手柄 |
Handle |
SS304 |
12 |
螺母 |
Stem Nut |
SS304 |
四、q911f dn20一片式电动球阀产品主要技术参数
公称通径 |
DN(mm) |
6~100mm |
公称压力 |
PN(MPa) |
2.5 |
4.0 |
6.4 |
试验压力 |
强度试验压力 |
3.8 |
6.0 |
9.6 |
高密封试验压力 |
3.0 |
4.8 |
7.6 |
低压气密封试验压力 |
0.6 |
0.6 |
0.6 |
适用介质 |
水、蒸汽、油品、酸类腐蚀性等。 |
适用温度 |
< 150℃(PTFE) < 300℃(PLL) |

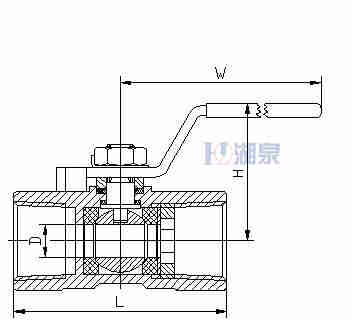

五、q911f dn20一片式电动球阀产品规格尺寸
公称通径 |
管螺纹 |
尺寸(mm) |
重量WT(g) |
d |
L |
W |
H |
E |
D |
D |
6 |
1/4″ |
8 |
60 |
110 |
56 |
11.5 |
30 |
320 |
10 |
3/8″ |
18 |
60 |
110 |
58 |
11.5 |
31 |
320 |
15 |
1/2″ |
10.5 |
60 |
110 |
58 |
14 |
32 |
350 |
20 |
3/4″ |
13 |
67.5 |
110 |
62 |
15 |
38 |
430 |
25 |
1″ |
17 |
73 |
110 |
68 |
15 |
45 |
570 |
32 |
1 1/4″ |
22 |
90 |
150 |
75 |
18 |
53.4 |
1000 |
40 |
1 1/2″ |
25 |
97.5 |
150 |
83 |
19 |
63 |
1550 |
50 |
2″ |
32 |
112 |
150 |
90 |
19 |
73 |
2170 |
65 |
2 1/2″ |
40 |
132 |
180 |
95 |
21 |
92 |
3625 |
80 |
3″ |
50 |
156 |
220 |
100 |
27 |
109 |
5800 |
100 |
4″ |
65 |
196 |
250 |
115 |
29 |
138 |
7200 |
-
