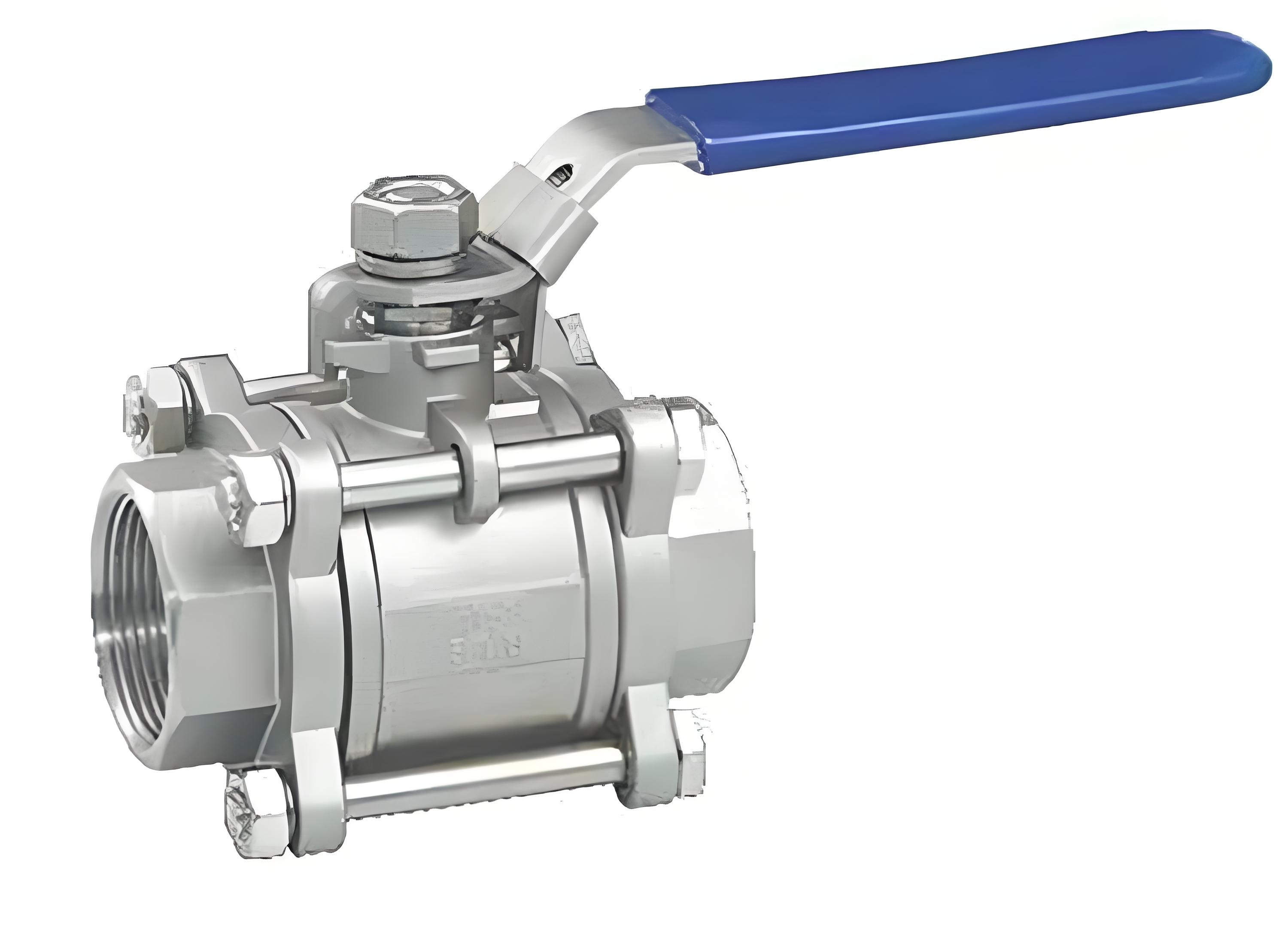

产品名称：Q11F- 64P DN25丝口304不锈钢球阀[ 2024-09-14 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、Q11F- 64P DN25丝口304不锈钢球阀介绍

q11f球阀‌是一种片式球阀，它通过球体围绕着阀体中心线进行旋转来实现阀门的开启和关闭。在管路中，q11f球阀不仅可以切断管路中的介质，而且还可以改变介质的流动方向，同时还可以将介质分配到多个管路中。这种阀门有多种规格型号，根据片式数量的不同，可以分为一片式球阀、二片式球阀、三片式球阀等。q11f球阀的型号表示根据《阀门型号编制方法》的规定，其中Q表示球阀，第一个1表示内螺纹连接，第二个1表示直流通道，F表示密封材质为氟塑料。因此，q11f型号表示的就是内螺纹连接的手动操作球阀。这种球阀在管路中主要用来做切断、分配和改变介质的流动方向，其全通径、大径量，连接尺寸符合广式法兰球阀标准，预计将在越来越多的管道上得到广泛的使用‌。

二、Q11F- 64P DN25丝口304不锈钢球阀优点

1、流体阻力小‌：Q11F球阀的阻力系数与同长度的管段相等，这意味着它在管道中不会增加额外的流体阻力，有利于流体的顺畅流动。
2‌、结构简单、体积小、重量轻‌：球阀的设计简洁，使得其制造出来的产品体积小、重量轻，便于安装和搬运。
3‌、紧密可靠‌：球阀的密封面材料广泛使用塑料，具有良好的密封性能，即使在真空系统中也能广泛使用，确保了系统的密封性。 ‌
4、操作方便‌：球阀的开闭操作迅速，从全开到全关只需要旋转90°，非常适合远距离控制，大大提高了操作的便捷性。
5‌、维修方便‌：球阀的密封圈一般都是活动的，拆卸更换都比较方便，降低了维护的难度和成本。
6‌、适用范围广‌：Q11F球阀的通径可以从几毫米到几米，适用于从高真空至高压力的各种工况。此外，Q11F球阀按其通道位置可分为直通式、三片式球阀和直角式，满足了不同应用场景的需求。这些优点使得Q11F球阀在工业、化工、石油等领域得到广泛应用‌。

三、Q11F- 64P DN25丝口304不锈钢球阀技术参数

压力等级（MPa）	1.6	2.0	4.0	6.4
阀门强度试验压力（MPa）	2.4	3.0	6.0	9.6
阀门密封试验压力（MPa）	1.76	2.2	4.4	7.04
适用温度℃	﹣20℃～150℃
主要材质	优质碳钢或者304不锈钢
连接形式	内螺纹
启闭形式	手动手柄
适用介质	水、油、气及某些腐蚀性液体（W.O.G）
连接标准	G·NPT.BSPT.BSP.DIN259/2999

	1/4"	3/8"	1/2"	3/4"	1"	1 1 / 4 "	1 1 / 2 "	2"	2 1 / 2 "	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	55	55	65	75	88	102	110	125	162	189	260
H	50	50	60	64	71	78	86	95	130	148	180
E	100	100	130	130	165	165	190	190	250	250	280
重量WT(g)	225	225	390	502	850	1502	2020	3625	4700	7700	14850
