排渣闸阀

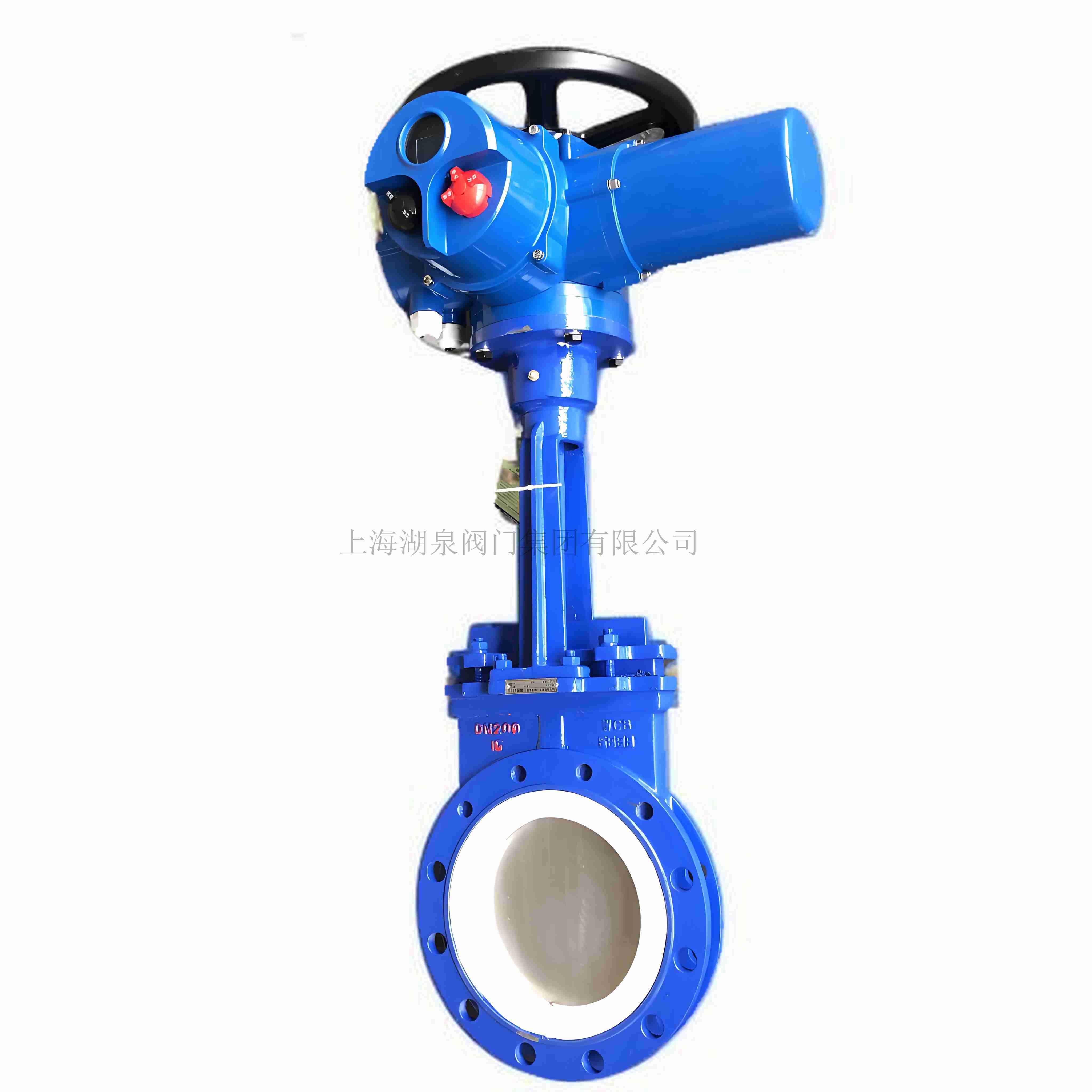

产品名称：电动耐磨高温排渣闸阀PZ941TC-10C DN200[ 2024-12-17 ]
-
- 订购热线： 021-64162222
-
- 订购传真： 021-62677999
-
- 质量稳定： 实行全过程质量监控，细致入微全方位检测！
-
- 价格合理： 高效内部成本控制，减少了开支，让利于客户
-
- 交货快捷： 先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片
电动耐磨高温排渣闸阀PZ941TC-10C DN200是一种高性能的排渣闸阀，适用于高磨损、强腐蚀的环境。以下是该产品的详细介绍：
基本参数和性能特点
- 主体材料：该阀门主体采用碳钢（WCB）、不锈钢（CF8、CF8M、CF3、CF3M）等材料。
- 适用介质：适用于干灰、煤粉、水渣、冶金下料等介质。
- 工作温度范围：-29℃至425℃。
- 公称压力：PN6-PN25。
- 密封形式：硬密封型，具有优异的密封性能。
- 驱动方式：电动驱动，操作方便。
应用场景和行业应用
PZ941TC-10C电动耐磨高温排渣闸阀广泛应用于石油化工、冶金、矿山、电力、输煤厂、水泥厂、水处理等行业。特别适用于磨损严重的灰浆、灰渣管路输送系统，能够在高磨损和强腐蚀的环境中长时间稳定工作。
执行标准：
设计与制造 GB/T 12224 连接端尺寸 结构长度 GB/T 12221 法兰尺寸 GB/T 9113.1 检验与试验 GB/T 9092 材料 碳钢 GB/T 12229 不锈钢 GB/T 12230 标志 GB/T 12220 供货 GB/T 12252 产品性能参数：
压力等级（MPa） 1.0 1.6 阀门强度试验压力（MPa） 1.5 2.5 阀门密封试验压力（MPa） 1.1 1.76 适用温度℃ ﹣29℃～550℃ 主要材质 WCB+结构陶瓷 连接形式 法兰 启闭形式 电动 适用介质 灰浆、灰渣 连接标准 GB/T 9113.1 产品零部件材料：
序号 名称 材料 序号 名称 材料 1 右阀体 WCB 8 阀盖 WCB 2 左阀体 WCB 9 填料 石墨 3 闸板 WCB+结构陶瓷 10 支架 WCB 4 阀座 结构陶瓷 11 填料压板 WCB 5 阀杆 2Cr13 12 轴承 柔性石墨 6 螺栓 25# 13 阀杆螺母 青铜 7 螺母 25# 14 电动装置 组合件 -
DN PN(Mpa) L D D1 C H n-d 50 1.0 250 165 125 20 335 4-Φ18 80 280 200 160 20 510 8-Φ18 100 300 220 180 22 685 8-Φ18 150 350 285 240 24 790 8-Φ22 200 400 340 295 24 935 8-Φ22 250 450 395 350 26 1050 12-Φ22 300 500 445 400 26 1210 12-Φ22 350 550 505 460 26 1380 16-Φ22 400 600 565 515 26 1495 16-Φ26
DN PN(Mpa) L D D1 C H n-d 50 1.6 250 165 125 20 335 4-Φ18 80 280 200 160 20 510 8-Φ18 100 300 220 180 22 685 8-Φ18 125 325 250 210 22 730 8-Φ18 150 350 285 240 24 790 8-Φ22 200 400 340 295 24 885 12-Φ22 250 450 405 355 26 1015 12-Φ26 300 500 460 410 28 1190 12-Φ26 350 550 520 470 30 1350 16-Φ26 400 600 580 525 32 1460 16-Φ30
