产品名称：dn500电动平板闸阀[ 2021-01-08 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

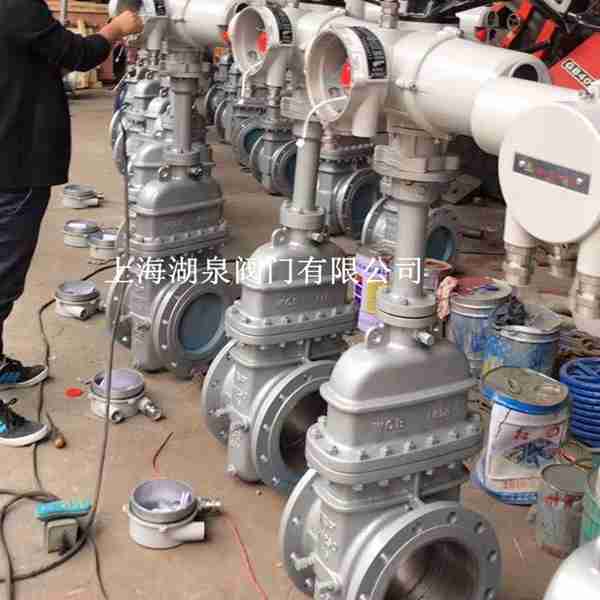

名称: 电动平板闸阀
型号: Z943F
连接方式：法兰
品牌: HQ上海湖泉
公称通径: DN100~DN2000mm ;
公称压力: Class150～900/PN1.0～16.0MPa
适用温度: 150℃;
阀体材质: WCB、不锈钢;
适用介质: 水、气体、油品等

一、dn500电动平板闸阀产品介绍

上海湖泉阀门有限公司Z943F电动平板闸阀适用于Class150～900/PN1.0～16.0MPa，工作温度-29～121℃的石油、天然气、水、油品等管路上，用于截断或接通管路中的介质。是一种关闭件为平行闸板的滑动阀。平板闸阀其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。采用新型浮动式密封结构，适用于压力不大于10MPa，温度-29～121℃的H2S气体含量较高的天然气管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测试严格、操作轻便。

二、电动平板闸阀产品结构特点

1、阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。
2、阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流直接冲刷。阀座应由有润滑、不磨损材料制成。
3、阀门执行机构的故障不会影响到阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。
(1) 轭架套管：铝青铜轭架套管配置针形止推轴承，最大程度减少操作扭矩。
(2) 阀杆：螺纹长度直到托架；销钉和点焊；具有稳定性。
(3) 压力密封：结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现最好的阀帽密封。
(4) 阀座环：焊接阀座环垂直于流动通道，易于维护。
(5) 执行机构：阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。
(6) 轭架：完全装配式轭架通过抗震测试，易于维护和安装执行机构。
(7) 压盖：两件式，自调节压盖，避免被弹出。
(8) 整体后座：硬面，使用寿命最长。
(9) 阀瓣：弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。
(10) 整体止动：整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座更加稳定可靠。

三、dn500电动平板闸阀产品主要零件材料

阀门/阀盖	WCB	WC6	A352-LCB	A351-CF8M
闸板	2Cr13+ENP	20CrMoV+STL	ANSO410+ENP	ANSI316+ENP
阀杆	2Cr13	2Cr13	A182-A6a	A182-A316S
阀座	25+PTFE	20CrMoV+STL	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨/Flexible Graphite		聚四氟乙烯/PTFE+FPM

四、dn500电动平板闸阀产品订货须知

1、订货前请认真了解本产品Z943F电动平板闸阀，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购Z943F电动平板闸阀时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号），帐号及代表人。
4、订购所有本公司产品均实行现款提货或款到发货。

五、dn500电动平板闸阀产品主要外形结构尺寸（mm）

DN	L	D	D1	D2	b	z×φd	H	H1	D0	重量/kg
50	178	160	125	100	20	4×φ18	450	80	250	23
65	190	180	145	120	20	8×φ18	550	95	300	40
80	203	195	160	135	22	8×φ18	610	100	300	45
125	254	245	210	185	24	8×φ18	798	132	350	95
150	267	280	240	210	24	8×φ23	895	150	350	105
200	292	335	295	265	26	8×φ23	1130	188	350	140
250	330	390	350	320	28	12×φ23	1290	225	400	240
300	356	440	400	368	28	12×φ23	1480	247	450	300
350	381	500	460	428	30	16×φ23	1660	275	450	460
400	406	565	515	482	32	20×φ25	1850	312	500	560
450	432	615	565	532	32	20×φ25	2080	335	500	780
500	457	670	620	585	34	20×φ30	2300	380	600	1050
600	508	780	725	685	36	20×φ30	2680	445	800	1680
700	610	895	840	800	40	24×φ30	3080	490	800	2250
800	660	1010	950	905	44	24×φ34	3491	560	1000	4260
900	711	1110	1050	1005	46	28×φ34	3897	610	1000	4260
1000	811	1220	1180	1115	50	28×φ34	4317	715	1200	5540
