1.阀体是由钢管焊接而成。
2.球垫采用强化聚四氟乙烯。
3.阀杆采用防爆设计。
4.温度范围:-60-200℃
5.驱动方式:手动或涡轮传动。
6.检测标准:Api 598
球阀型号:Q61F-16C/P
连接方式:焊接,对焊
压力等级:150~600LB,1.6MPa~ 4.0MPa
产品规格:1/2" ~ 40" , DN15 ~ 1000mm
产品材质:WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根据客户要求选。
适用温度:-29℃≤t≤150 ℃(跟阀体材质及密封面材质不同所承温有差异)
适用介质:水、石油、天然气及酸碱介质等
驱动方式:电动、手动、蜗轮驱动、齿轮驱动等

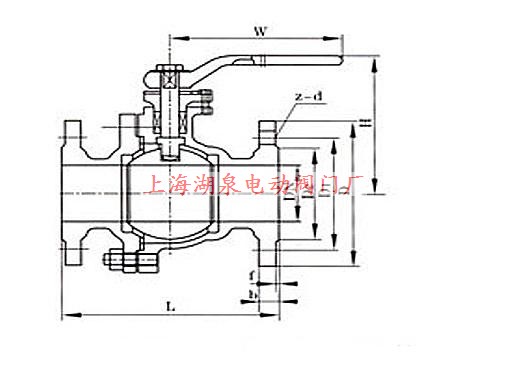

型号 | 公称通径 | 尺寸mm | |||||
---|---|---|---|---|---|---|---|
L | L1 | D | D1 | H | L0 | ||
Q61F-16C/P | 10 | 150 | 60 | 90 | 18 | 68 | 220 |
15 | 170 | 70 | 100 | 23 | 62 | 220 | |
20 | 191 | 81 | 110 | 29 | 75 | 250 | |
25 | 205 | 985 | 115 | 36 | 80 | 250 | |
32 | 230 | 110 | 150 | 43 | 96 | 300 | |
40 | 260 | 120 | 170 | 49 | 111 | 400 | |
50 | 330 | 140 | 200 | 61 | 128 | 400 | |
65 | 360 | 150 | 220 | 80 | 180 | 500 | |
80 | 380 | 160 | 270 | 105 | 200 | 600 | |
100 | 430 | 188 | 320 | 118 | 245 | 800 |
一、①直埋式全焊接球阀产品名称与型号②直埋式全焊接球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定上海湖泉的直埋式全焊接球阀型号,请按直埋式全焊接球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的湖泉阀门专家为您审核把关。
