产品名称： Q941F-10S电动调节球阀[ 2021-06-04 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、Q941F-10S电动调节球阀产品介绍

上海湖泉阀门有限公司电动调节球阀阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA 信号及220V AC 电源即可控制运转。常用于管道介质的远程开、关（接通、切断介质）控制。电动球阀标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的电动阀门。采用CAD三维设计系统优化设计，并严格按国家标准、行业标准以及ISO9001国际质量认证体系标准组织生产，确保产品质量。 Q941F-10S电动调节球阀主体材质有铸铁、碳钢、不锈钢、铬相钢、合金钢等特殊用钢，完全根据用户介质的使用工况要求， Q941F-10S电动调节球阀阀门内部材料与密封结构提供优质配置满足客户的不同要求，使自控阀门在各种压力、温度，及介质严苛复杂引牛下确保其密封性，抗磨性.耐腐蚀性及安全性，是实现管道远距离集中式、也可单独控制的自动化装置。

二、Q941F-10S电动调节球阀产品主要技术指标

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
允许压差(MPa)	≤ 公称压力
动作范围	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%(可调)
可调范围	250：1								350：1

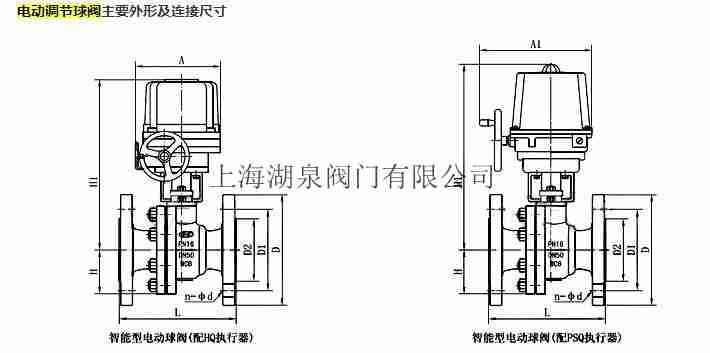

三、Q941F-10S电动调节球阀产品主要尺寸

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根据所配执行机构型号而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
